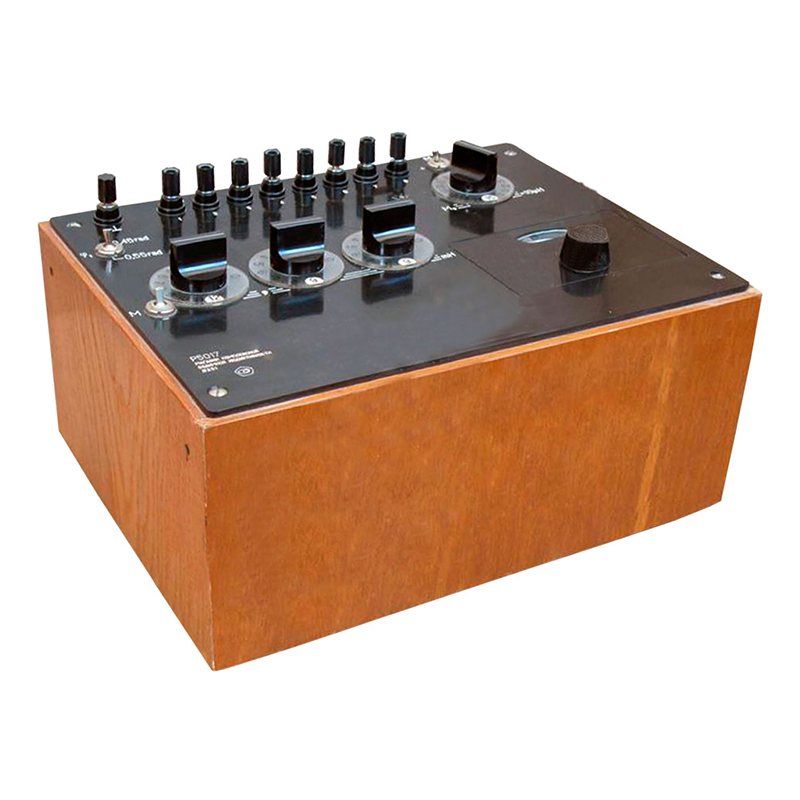

Магазин комплексной взаимной индуктивности Р5017
Цена по запросу
В наличии
Артикул товара: 1173
Сроки доставки
Доставка в город Санкт-Петербург
ТК Деловые линии 24.12.2024 * 1050 ₽**
СДЭК 25.12.2024* 920 ₽**
DPD 23.12.2024* 400 ₽**
Самовывоз 24.12.2024* 0 ₽**
* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Магазины взаимной индуктивности |
| Производитель | Росток-прибор |
| Дополнительные характеристики |
|---|
Магазин комплексной взаимной индуктивности Р5017 с ферромагнитными сердечниками предназначен для применения в качестве образцовой меры при производстве и эксплуатации дифференциально-трансформаторных приборов, питающихся от сети переменного тока частотой 50 Hz.
Условия эксплуатации
Магазины индуктивности Р5017 используются при температуре окружающего воздуха от 10 до 35°C и относительной влажности от 30 до 80%.
| Диапазон изменения модуля комплексной взаимной индуктивности (М) | ±12,99 mH |
| Диапазон изменения аргумента комплексной взаимной индуктивности (ε) | от 4,5 до 10º |
| Диапазон изменения модуля комплексной остаточной взаимной индуктивности (М0) | ± 150 μH |
| Номинальное значение модуля комплексного сопротивления первичной цепи (Z1) равно | 90 Ω |
| Номинальные значения аргументов комплексного сопротивления первичной цепи (φ1) равны | φ1' = 0,45 rad и φ1'' = 0,55 rad |
| Номинальное значение модуля комплексного сопротивления вторичной цепи (Z2) равно | 400 Ω |
| Номинальные значения аргумента комплексного сопротивления вторичной цепи (φ2) находится в пределах | ± 0,1 rad |
| Номинальное значение угла между векторами М и М0 (λ) равно | 90° |
| Нормальное значение тока первичной цепи | 0,125 А |
| Нормальное значение частоты | 50 Hz |
| Пределы допускаемой основной погрешности модуля комплексной взаимной индуктивности (Δ М) в миллигенри при М≤(12)mH равны значениям, определяемым по формуле | ΔМ = ±(14•10-3 + 1,1•10-3•М) |
| где М – номинальное значение модуля комплексной взаимной индуктивности, mH | |
| Пределы допускаемой основной погрешности аргумента модуля комплексной взаимной индуктивности (Δ ε) равны | ± 0,4º при М≥(0,1) mH |
| Пределы допускаемой основной погрешности модуля комплексной остаточной взаимной индуктивности (Δ М) равны | ± 15 mH |
| Пределы допускаемой основной погрешности модуля комплексного сопротивления первичной цепи (Δ Z1) равны | ± 5 Ω |
| Пределы допускаемой основной погрешности аргументов комплексного сопротивления первичной цепи (Δ φ1) равны | +0,02 rad |
| Пределы допускаемой основной погрешности модуля комплексного сопротивления вторичной цепи (Δ Z2) равны | ± 20 Ω |
| Пределы допускаемой основной погрешности угла между векторами М и М0 (λ) равны | ±10° |
| Габаритные размеры магазина не превышают | 405x315x240 мм |
| Масса магазина не превышает | 12 кг |
Комплект поставки
- Магазин взаимной индуктивности Р5017 - 1 шт.
- Инструкция по эксплуатации - 1 экз.
- Паспорт - 1 экз.
Гарантия
- Гарантийный срок хранения – 6 месяцев с момента изготовления магазина.
- Гарантийный срок эксплуатации – 12 месяцев со дня ввода магазина индуктивности в эксплуатацию.
- Изготовитель в течение гарантийного срока безвозмездно заменяет или ремонтирует магазин Р5017, если он за этот срок выйдет из строя или снизит показатели своего качества ниже установленных норм.
