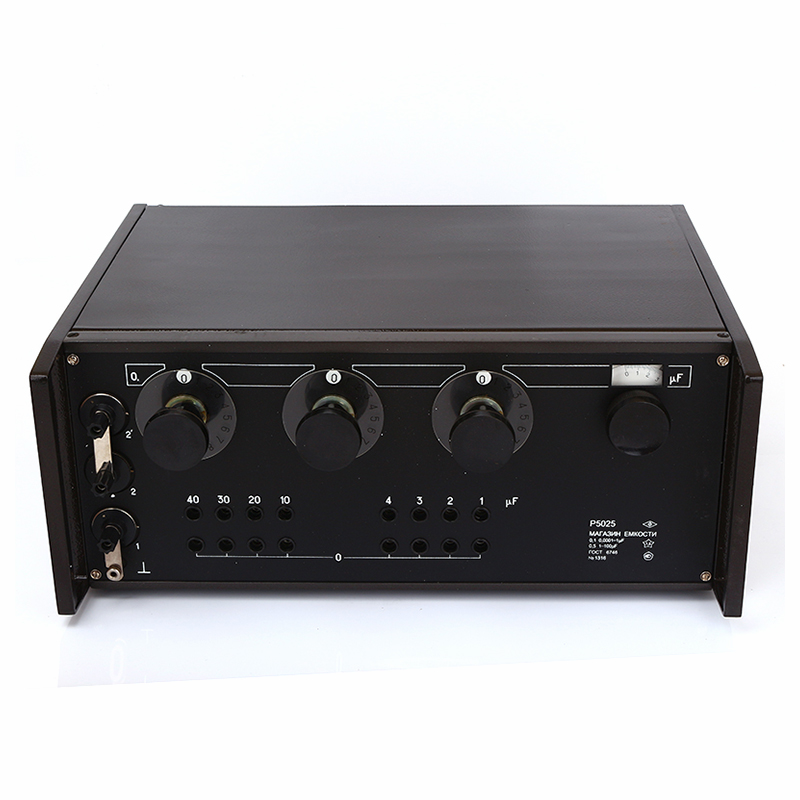

Магазин емкости Р5025 (МЕ5020)

Диапазон изменения емкости магазина от начальной

на 111,0001 мкФ

Класс точности магазина Р5025:

для декад 0,0001-0,0011; 0,001-0,009; 0,01-0,09 и 0,1-0,9 мкФ

0,1

для декад 1-10 и 10-100 мкФ

0,5

Предел допускаемой основной погрешности (δ1 и δ2) магазина в процентах от номинального значения емкости равен:

для декад 0,0001-0,0011; 0,001-0,009; 0,01-0,09 и 0,1-0,9 мкФ

δ1 = ±0,1(1 + 0,0032/С)

где С – числовое значение включенной емкости

для декад 1-10 и 10-100 мкФ

δ2 = ±0,5

Значение тангенса угла потерь магазина емкости, не более:

для декад 0,01-0,09 и 0,1-0,9 мкФ

1·10^-3

для декад 0,0001-0,0011 и 0,001-0,009 мкФ

2·10^-3

для декад 1-10 и 10-100 мкФ

5·10^-3

Диапазон рабочих частот:

для декады 0,0001-0,0011 мкФ

0,04-1-15-60 кГц

для декады 0,001-0,009 мкФ

0,04-1-15-60 кГц

для декады 0,01-0,09 мкФ

0,04-1-10-20 кГц

для декады 0,1-0,9 мкФ

0,04-1-2,5-5 кГц

для декады 1-10 мкФ

0,04-1-2,5 кГц

для декады 10-100 мкФ

0,04-0,5-1 кГц

Наибольшее переменное напряжение, подводимое к магазину емкости:

при f ≤ 10 кГц

100 В

при f > 10 кГц – для декад 0,0001-0,0011; 0,001-0,009; 0,01-0,09 и 0,1-0,9 мкФ

30 В

для декад 1-10; 10-100 мкФ

7 В

Габаритные размеры

490 x 360 x 210 мм

Масса

25 кг
