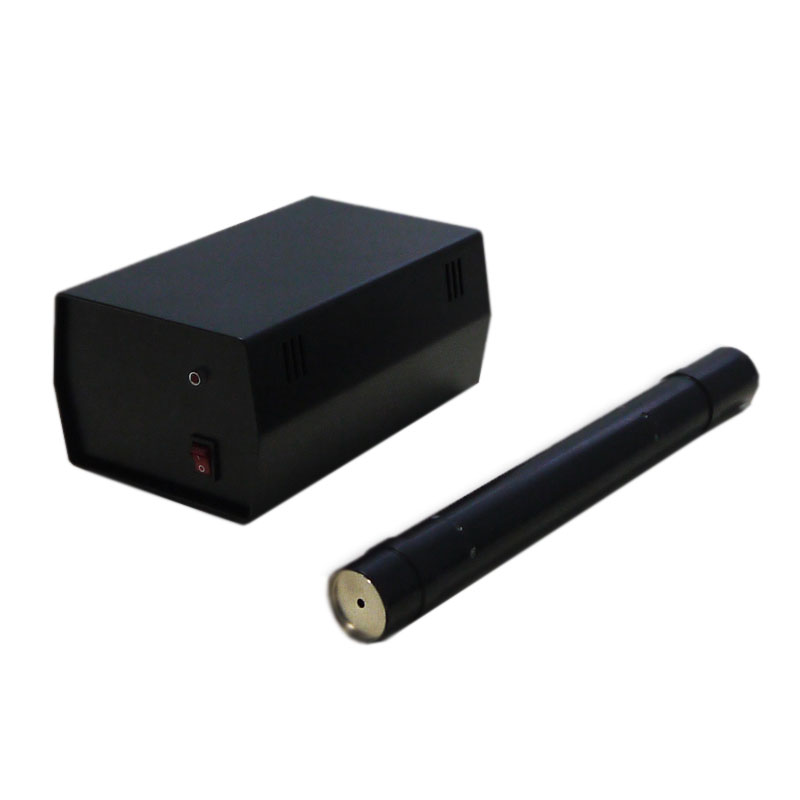

Лазер газовый ЛГН-303

Цена по запросу

В наличии

Артикул товара: 1881

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 05.05.2024 * 1050 ₽**

СДЭК 06.05.2024* 920 ₽**

DPD 04.05.2024* 400 ₽**

Самовывоз 05.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Газовые лазеры
Производитель	Полярон

Дополнительные характеристики
Конструктивное исполнение	Газовые, Одночастотный
Область применения	Лабораторная промышленность, Медицинское оборудование

Лазер газовый ЛГН-303 предназначен для использования в качестве источников когерентного излучения в интерферометрии, оптической локации, волоконной связи и технических установках.

Исполнение

Устройство лазера (излучателя) ЛГН-303 представляет собой модульную конструкцию содержащую корпус 1 из магнитомягкого материала, в котором устранен активный элемент 2 и блок комбинированный 3. Блок комбинированный закреплен на торце корпуса, и содержит соединительные высоковольтный и низковольтный жгуты с помощью которых излучатель подсоединяется к источнику питания. Активный элемент 2 закреплен в корпусе с помощью компаунда и сцентрирован относительно посадочных поясков 4 корпуса. На выходе излучателя мотет быть установлен двухпреломляющий кристалл , закрепленный на выходной чашке 6, имеющей маркировку EV для вектора E поля с вертикальной поляризации (основной пучок, совпадающий с осью корпуса) и Eн - для вектора E с горизонтальной поляризацией (совмещенной относительно центра пучка).

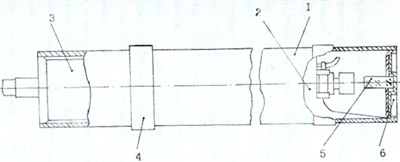

Рис.1. Чертеж излучателя газового лазера ЛГН-303

Рис.1. Чертеж излучателя газового лазера ЛГН-303

Технические характеристики
Параметры	ЛГН-303	ЛГН-303-1
Длина волны, мкм	0.63
Спектральный состав	одночастотный	двухчастотный (разность между двумя ортогонально поляризованными компонентами лазерного излучения 640 МГц) (двулучевой или однолучевой)
Мощность излучения, мВт, не менее	1.0
Диаметр пучка, мм, не более	0.8
Расходимость, мрад, не более	2.5
Относительная нестабильность мощности излучения за 8ч, %, не более	2
Относительная нестабильность оптической частоты не более	1...10-8
Питание	AC 220 В, 50 Гц
Потребляемая мощность, Вт, не более	30
Диапазон рабочих температур, 0 С	+10 … +40
Средняя наработка на отказ, час, не менее	2000
Средний ресурс, час, не менее	10000
Габариты излучателя, мм, не более	36x330
Габариты источника питания, мм, не более	225x132x102
Масса излучателя, кг, не более	0.8
Масса источника питания, кг, не более	2.5

Работа устройства

Лазер может работать в двух режимах:

ортогонально поляризованные одночастотные составляющие излучения пространственно разделены (обеспечивается при установке на выходе лазера призменного устройства);
ортогонально поляризованные одночастотные составляющие излучения пространственно совмещены (обеспечивается при установка на выходе лазера чашки, не содержащей поляризационного устройства).

Условия эксплуатации

Лазер газовый ЛГН-303 остается работоспособным при воздействии:

Синусоидальной вибрации диапазон частот» Нв - 1-60
Амплитуды ускорения - 29,4
Механических ударов многократного действия:
- пиковое ударное ускорение - 78,4
- длительность действия - 10-15
Повышенной рабочей температуры среды, К - 318
Пониженной рабочей температуры среды, К - 263
Повышенной относительной влажности при температуре 298 К без конденсации влаги, % - 93
