Лампа генераторная ГУ-23А

Генераторная лампа ГУ-23А является мощным триодом с торированным вольфрамовым катодом с прямым накалом и с водным способом охлаждения анода. Предназначается для того, чтобы генерировать и усиливать мощность в радиотехнических стационарных приборах широкого спектра использования.

Структуру условного обозначения

• «Г» обозначает генераторную лампу для применения в роли генератора с высокочастотными колебаниями и усилителя;
• «У» обозначает лампу с непрерывным действием ультракоротковолновую при максимальных рабочих частотах до 600 МГЦ;
• «23» – обозначение порядкового номера разработки;
• «А» обозначает принудительное водное охлаждение.

Разновидности генераторных ламп:

• ГУ-23А
• ГУ-66А
• ГУ-68А

Принцип работы

В рабочем состоянии с частотой 30 МГц выходные каскады на 1 лампе такого рода выдают 100 КВт мощностей с постоянным режимом. Если выходная мощность немного снижена, то допускают работу генераторной лампы при частоте свыше 30 МГц.

В процессе работы генераторной лампы ГУ-23А стоит уделить внимание охлаждению. Лампа имеет воздушную и водяную систему охлаждения. Многоконтурной является система для водного охлаждения. С помощью раздельных контуров происходит охлаждение анодов, вывод сеток, а также накаливание.

Расходы жидкости для контуров анодов составляют 120 литров в минуту. Для того чтобы вывести сетку и накал, расход составляет 2,5 литра в минуту. Важно наблюдать за тем, чтобы температурные показатели для воды не превышали значения в 70 градусов по Цельсию на выходе. Этот показатель свидетельствует о нормальном течении работы в системе охлаждения.

Охлаждение воздушное осуществляется с помощью обдува. Расход на воздух при этом составляет не меньше, чем 200 метров в час при комнатной оптимальной температуре. Нужный температурный показатель для работы генераторной лампы обеспечивается с условием, что наружная температура баллона составляет не больше 150 градусов по Цельсию. Температурные показатели в воздухе составляют 55 градусов по Цельсию. В процессе установки предусматривается система защиты от перегрева лампы. Это необходимо для ее оптимальной работы без ухудшения состояния показателей прибора. Система охлаждения может отключаться только через 10 и более минут, после того, как произошло обесточивание анода и цепи накала.

Нити для накала изготовляются из металла вольфрама. Максимальные показатели для пусковых токов, в частности, для холодных нитей, составляют 360 А. напряжение в накале составляет от 11,5 до 12 В. Это разрешает использовать стандартный стабилизатор. Работать в условиях пониженного напряжения накала нежелательно, может привести к процессу ускорения потерь катодной эмиссии. Стабилизированное напряжение накала благоприятствует продолжительности срока службы прибора. Цепь анодов функционирует при показателях напряжения от 10 до 11 КВ. Нельзя превышать предельные значение при работе лампы.

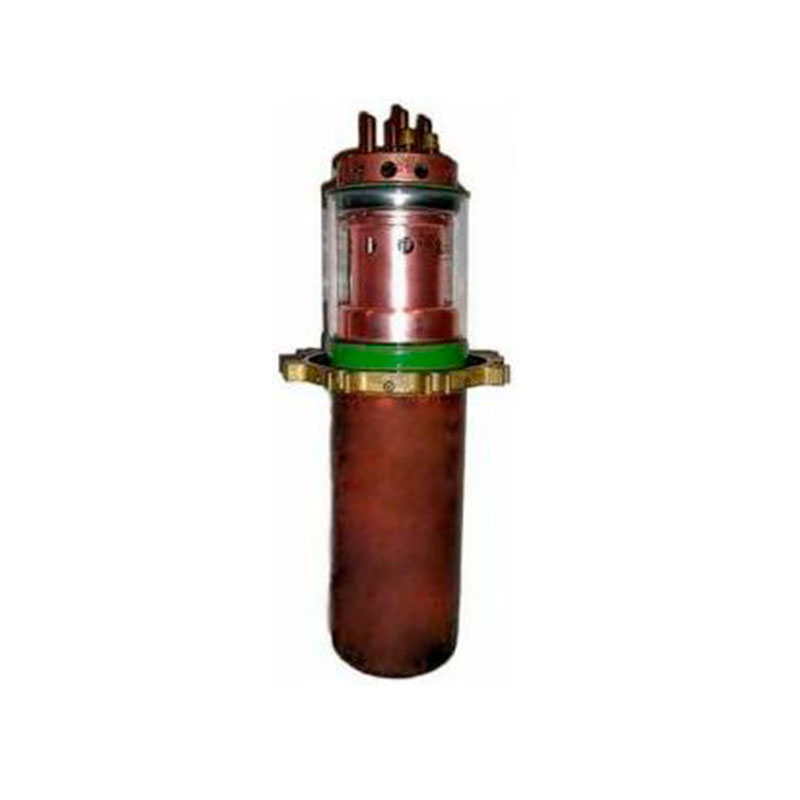

Рис.1 Схема генераторная ГУ-23А

Применение

В основном, генераторная лампа ГУ-23А применяется в области металлургической промышленности, в радиоэлектронике. Также используется для приемопередающих стационарных устройств с большими мощностями, для нагревательных высокочастотных, плавительных установок. Лампу применяют для промышленной установки ТВЧ-сварки, для индукционных нагревов, в роли ламповых усилителей. Кроме всего этого, используется еще и в металлообработке, в процессе сварки, закалки, пайки.

Лампа генераторная имеет металлостеклянное оформление, при рабочем положении в вертикальном состоянии, вниз анодом. Тип охлаждения  - принудительный. При работе с лампой необходимо учитывать такие ее характеристики: выводы каналов, выводы сетки, номинальные показатели для баллонов и ножек.

К основным электрическим показателям относят следующие:

• напряжение в накале,
• ток лампового накала,
• коэффициенты для усиления,
• межэлектродная емкость - проходная,
• выходная,
• входная.

Предельные максимально допустимые данные для лампы генераторной включают показатели напряжения накала, напряжения для анода, пускового тока накала, рассеиваемой мощности для анода и сетки, рабочей частоты и температуры оболочек самой лампы, спаев и ножек.

Допустимые температурные показатели для окружающей среды составляют -10 - +55 градусов по Цельсию. Показатели относительной влажности воздуха составляют 98 процентов при +25 градусах по Цельсию.

Технические характеристики

• Требуемое напряжение накала: 12 Вольт:
• Мощность рассеивания анода: 60 кВт, сетки: 2,6 кВт;
• Пусковой ток накала: 315 Ампер;
• Напряжение на аноде: 11 кВольт;
• Вес: 11 килограмм;
• Состав: металл и стекло;
• Габаритные размеры: 560х230 мм.
