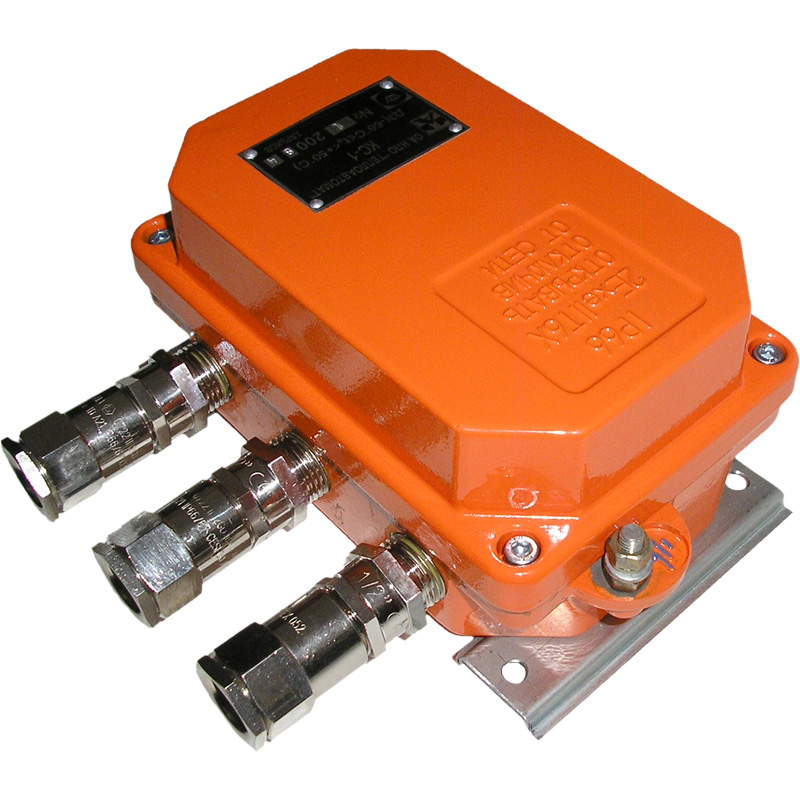

Коробка соединительная КС-1

Коробка соединительная КС-1 (далее по тексту – коробка) относится к стационарным устройствам и предназначена для присоединения жил электрических бронированных кабелей  в системах автоматики газовой, нефтяной, химической и других отраслей промышленности.

Условия экпслуатации

В климатических условиях, определяемых  исполнением Д3 по ГОСТ 12997-84 (исполнением  УХЛ1 по ГОСТ 15150-69), но для работы при температуре от минус 60 ºС до плюс 50 ºС  с относительной влажностью 100 %  при температуре 25  ºС.

Маркировка степени защита коробки от проникновения внутрь нее струй воды и пыли IP66 по ГОСТ 14254-96. Взрывоопасные зоны, согласно маркировке   2ExеIIT6  по ГОСТ 12.2.020-76.

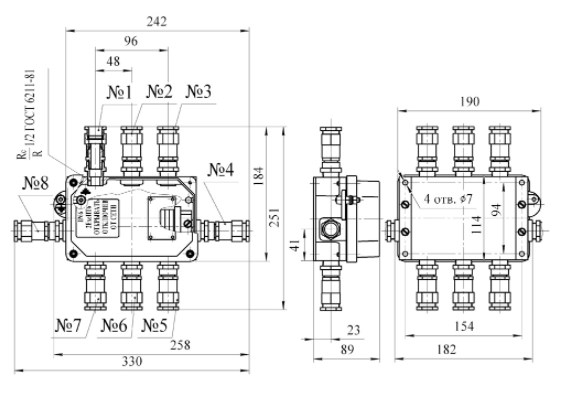

Рис.1 Схема габаритных размеров коробка соединительная КС-1

Технические характеристики

• Род электрического тока - постоянный и переменный частотой  50 Гц
• Максимальное электрическое напряжение  - 380 В
• Максимальный электрический  ток - 10 А
• Кабельные вводы:
  • расположение (по заказу) -  с указанием номеров по чертежу данного проспекта;
  • количество (по заказу) - от 2 до 8;
  • количество заглушек в отверстиях корпуса для кабельных вводов (по заказу) - с указанием номера по чертежу данного проспекта *
• Клеммы электрические наборные клеммной колодки:
  • тип клеммы - проходная винтовая;
  • количество (по заказу) - до 20 (при наличии кабельных вводов № 4 и № 8  количество клемм – не более 15)
  • количество клемм «земля» (по заказу) - не более 5 из 20 клемм общего количества **
• Диапазон диаметров вводимых кабелей:
  • по броне - от 8 мм до 17 мм;
  • со снятой броней - от 6 мм до 12 мм
• Площадь сечения жилы кабеля - не болем 2,5  мм2
• Масса - максимальная 2,45 кг.
