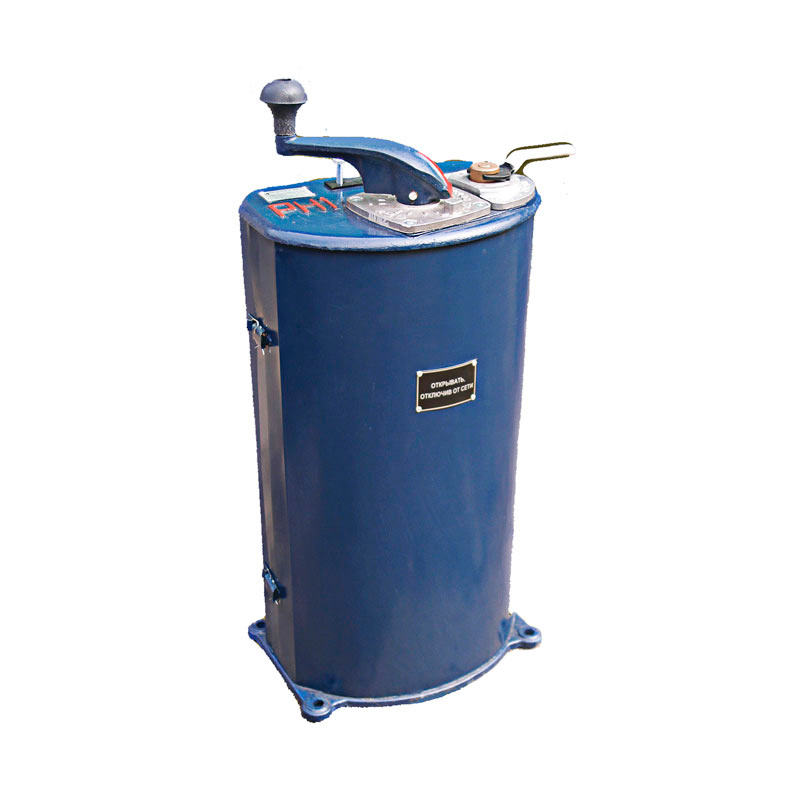

Контроллер силовой КС-304М
Сроки доставки
Доставка в город Санкт-Петербург
ТК Деловые линии 29.04.2025 * 1050 ₽**
СДЭК 30.04.2025* 920 ₽**
DPD 28.04.2025* 400 ₽**
Самовывоз 29.04.2025* 0 ₽**
* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Контроллеры силовые |
| Производитель | Электромашина |
| Дополнительные характеристики | |
|---|---|
| Напряжение питания | 24 В, 250 В |
| Степень защиты | IP30 |
| Область применения | Железнодорожный транспорт, Для электропоездов |
Контроллер силовой КС-304М предназначен для реостатного пуска и электродинамического торможения тяговых электродвигателей рудничных электровозов, работающих от контактной сети постоянного тока напряжением 250 В.

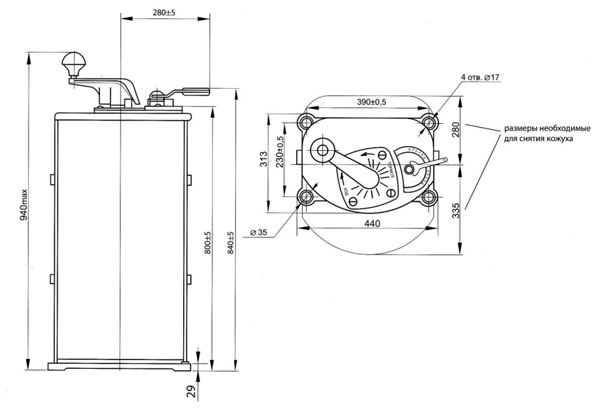

Рис.1. Габариты контроллера КС-304М
| Параметры | Значение |
| Род тока | постоянный |
| Режим работы | повторно-кратковременный ПВ = 20% |
| Рабочее положение | вертикальное |
| Охлаждение | естественное |
| Напряжение номинальное, В: | |
| цепей силовых и управления | 250 |
| цепей освещения и сигнализации | 24 |
| Ток номинальный кулачкового элемента, А: | |
| продолжительный | 200 |
| при ПВ = 20% | 410 |
| Ток номинальный цепей освещения, А | 5 |
| Количество контактов, штук: | |
| коммутирующих | 11 |
| реверсивных | 16 |
| цепей освещения | 5 |
| цепей блокировки | 1 |
| Нажатие контактов, Н: | |
| коммутирующих | 39,2 ± 4,9 |
| реверсивных | 29,4 ± 4,9 |
| цепей освещения | 29,4 ± 4,9 |
| Провал контактов, мм: | |
| коммутирующих | 4 ± 0,5 |
| реверсивных | 2 |
| цепей освещения | 1,2 |
| Раствор коммутирующих контактов, мм | 12 ± 3 |
Эксплуатация
Контроллер КС304М предназначен для работы в следующих условиях:
- вид климатического исполнения - У;
- категория размещения - 5 по ГОСТ 15150-69;
- нижнее рабочее значение температуры окружающего воздуха - минус 40°С;
- верхнее рабочее значение температуры окружающего воздуха - плюс 35°С;
- высота над уровнем моря, м, не более - 1400;
- тип атмосферы - II (промышленная);
- относительная влажность окружающего воздуха (98±2)% с конденсацией влаги при температуре (35±2)°С;
- окружающая среда взрывобезопасная, рудничная, запыленность воздуха 300мг/м3, не более:
- группа М25 по ГОСТ 30631-99.
- охлаждение - естественное;
- рабочее положение вертикальное;
- исполнение рудничное нормальное- РН1 по ГОСТР51330.00-99.
Перечень запасных частей:
