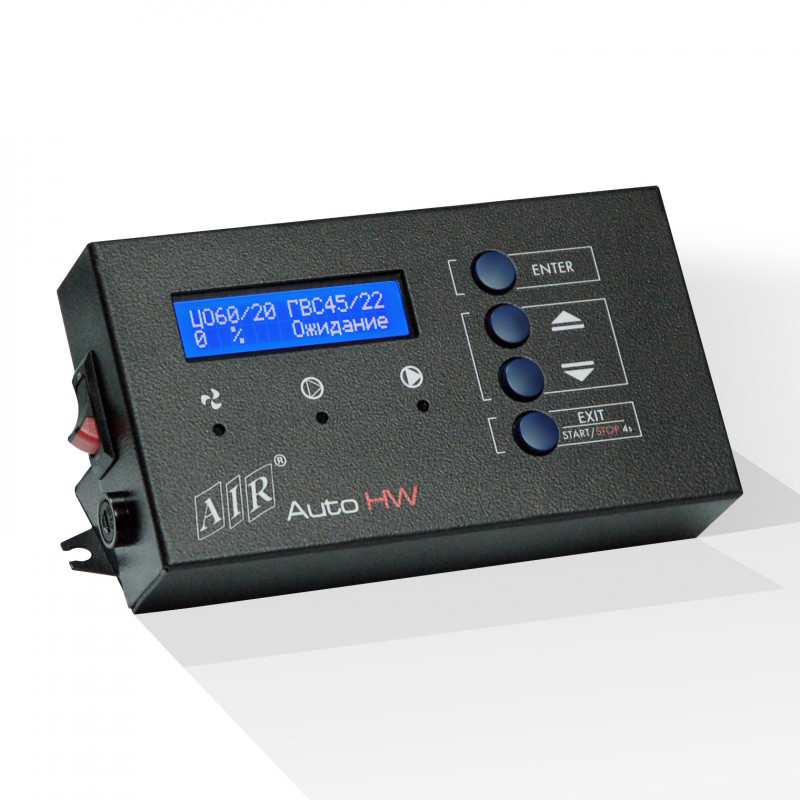

Контроллер AIR AUTO HW

Блок управления AIR AUTO HW (далее контроллер) предназначен для обеспечения экономичной и безопасной работы твердотопливного котла с ручной загрузкой топлива путем управления работой вентилятора наддува (или вытяжным вентилятором), циркуляционного насоса (далее насоса ЦО) и насоса горячего водоснабжения (далее насоса ГВС). AIR AUTO HW функционирует в полностью автоматическом режиме.

Комплектация

В комплект поставки входит:

1. Сетевой кабель с наконечником вилки, длинной 2 м  1 шт.
2. Провод подключения вентилятора с разъемом, длинной 0,5 м 1 шт.
3. Провод подключения насоса ЦО, длинной 2 м 2 шт
4. Датчик температуры с проводом, длинной 2 м 2 шт
5. Предохранитель 2 шт
6. Инструкция по эксплуатации 1 шт
7. Хомут для закрепления датчика, металлический 2 шт
8. Датчик топочных газов (опция), длинной 4 м 1 шт
9. Датчик термической защиты, длинной 2 м 1 шт

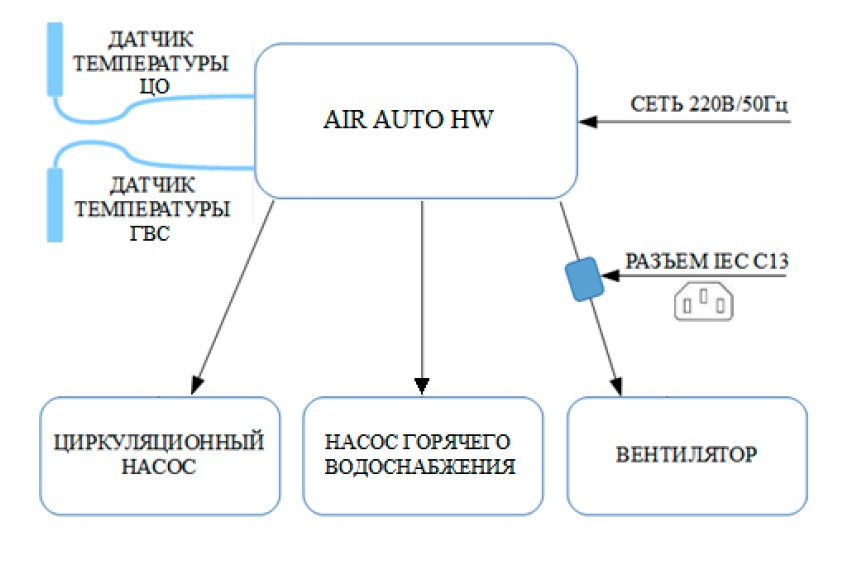

Рис.1 Схема подключения

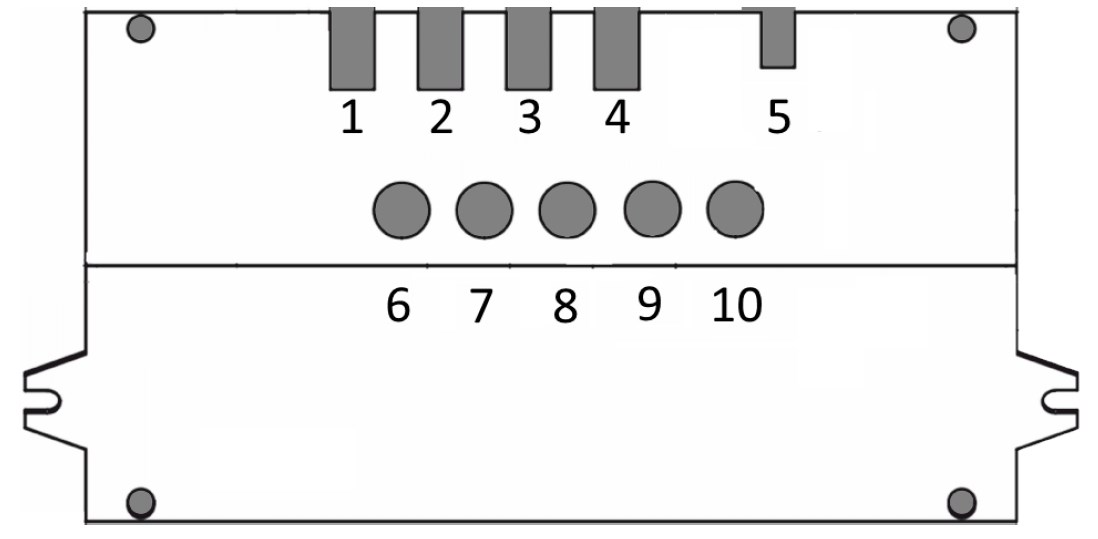

Рис.2 Расположение выводов

1. Сетевой кабель, длинной 2м.
2. Провод подключения насоса ЦО, длинной 2м.
3. Провод подключения насоса ГВС, длинной 2м.
4. Провод подключения вентилятора с разъемом, длинной 0,5м. 5 Датчик температуры ЦО, длинной 2м.
5. Датчик термической защиты.
6. Тревога.
7. Выход для подключения комнатного термостата.
8. Датчик топочных газов (опция).
9. Датчик температуры ГВС, длинной 2м.

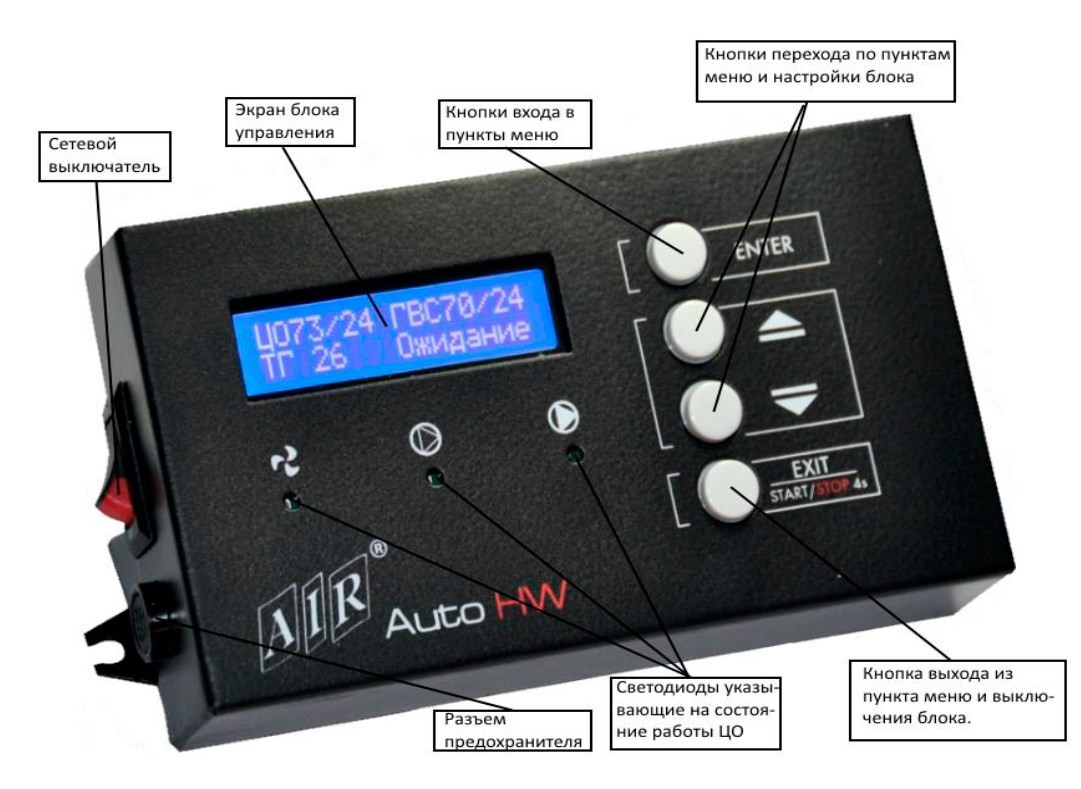

Рис.3 Внешний вид контроллера AIR AUTO HW

Преимущества

При использовании блока управления твердотопливным котлом AIR AUTO HW оператор получает следующие преимущества:

• значительная экономия топлива, т.к. есть возможность управления интенсивностью горения;
• возможность управления температурой теплоносителя, путем управления скоростью работы вентилятора;
• возможность адаптировать работу котла под разные виды топлива;
• безопасность. При закипании теплоносителя центрального отопления (ЦО) или обрыве датчика температуры срабатывает система безопасности, описанная в п.3.3.
