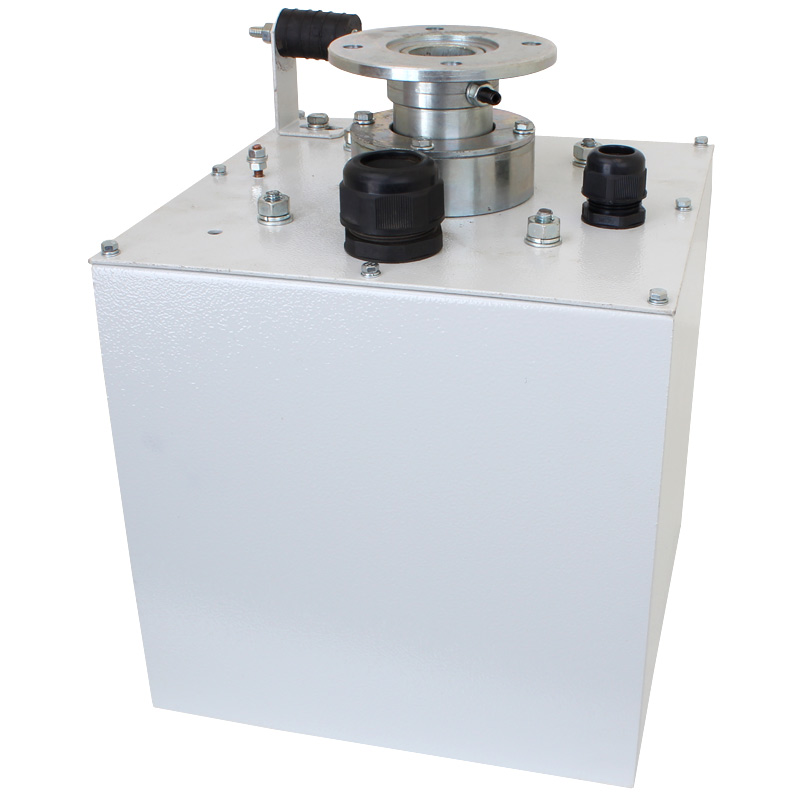

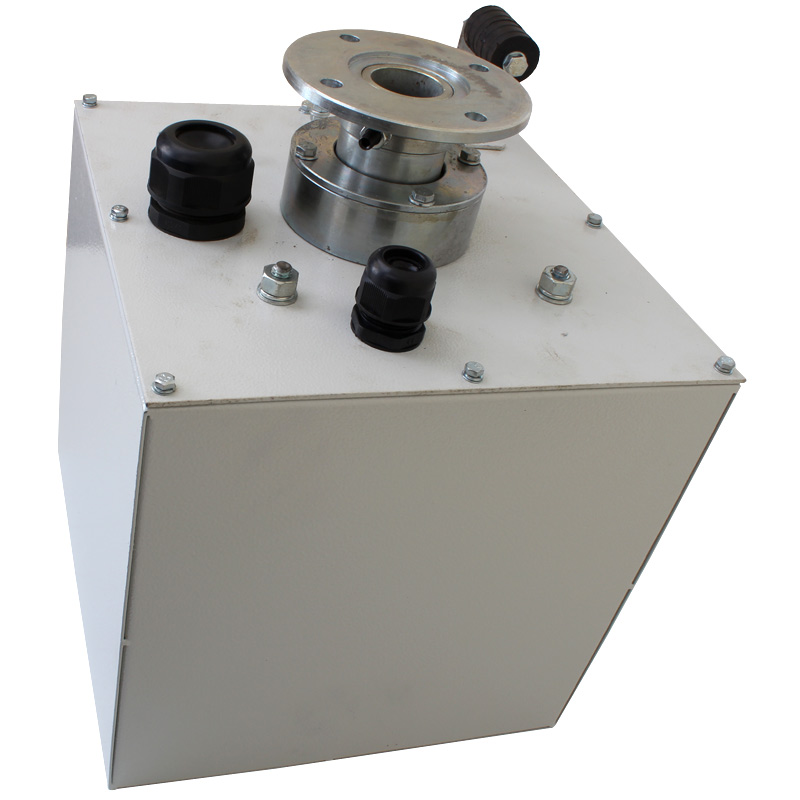

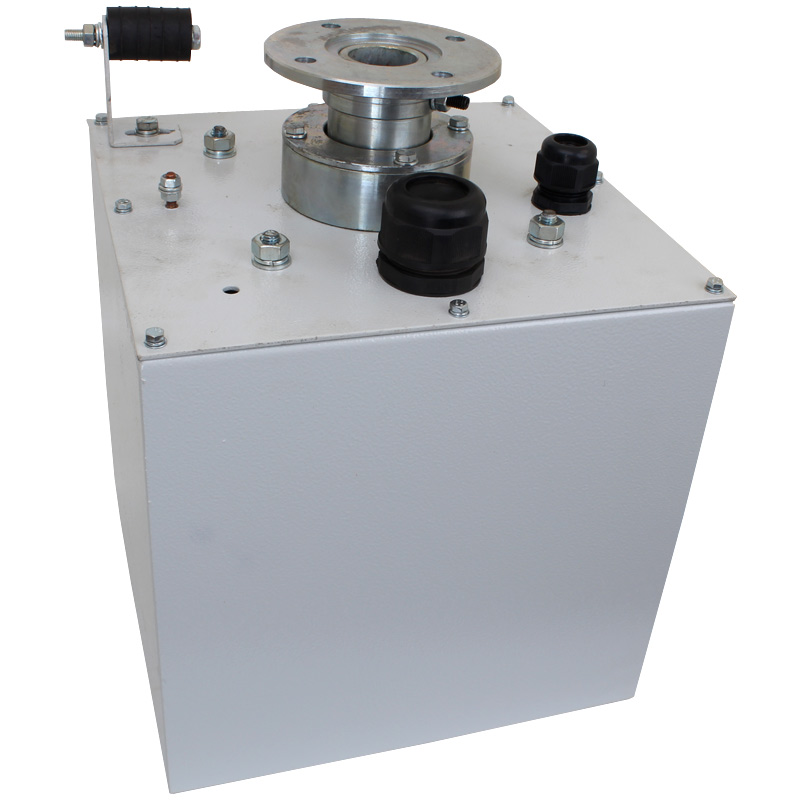

Кольцевой токосъёмник КТ 16А/400 корпусный

Кольцевой токосъёмник КТ 16А/400 корпусный  предназначен для подвода постоянного тока напряжением до 400 В. Благодаря корпусу достигается дистанцирование людей от токоведущих частей. Соответственно корпус также защищает кольца токосъёмника от попадания на них различных нежелательных предметов.

Конструкция

Корпус может обеспечивать степень защиты оболочки до IP67. Для ввода кабелей в корпус используются гермовводы, которые привносят не только герметичность отверстия, но и плотную фиксацию кабеля от нежелательных движений, таких как рывки и пр.

Для изоляции щеткодержателей используется современный материал – стеклопластик. Высокая термическая стойкость, твердость и долговечность – вот краткая характеристика этого материала. Так же трубки из этого материала используются как изолирующие проставки между контактных колец.

Как правило, корпус изготовляется из листового проката конструкционной стали. После гибочных и пробивочных работ корпус подготавливают к покраске и покрывают порошковой краской. Такой метод покрытия хорошо зарекомендовал себя по прочностным и прочим эксплуатационным характеристикам.

Для тяжелых условий окружающей среды установки кольцевого токосъёмника возможно изготовление корпуса токосъёмника из рядовой стали с последующим гальваническим цинкованием. В таком случае так же цинкуются и тела вращения, изготовленные из конструкционной стали.

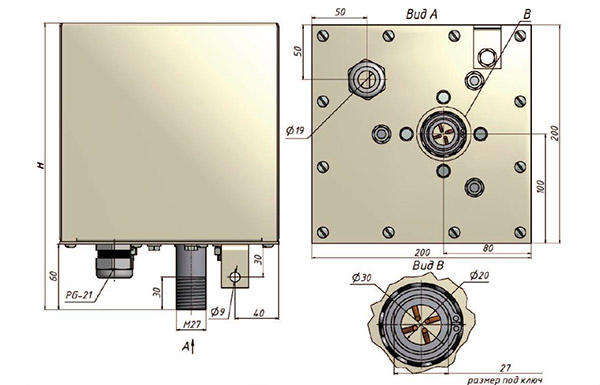

Рис.1 Схема габаритных размеров КТ 16А/400
