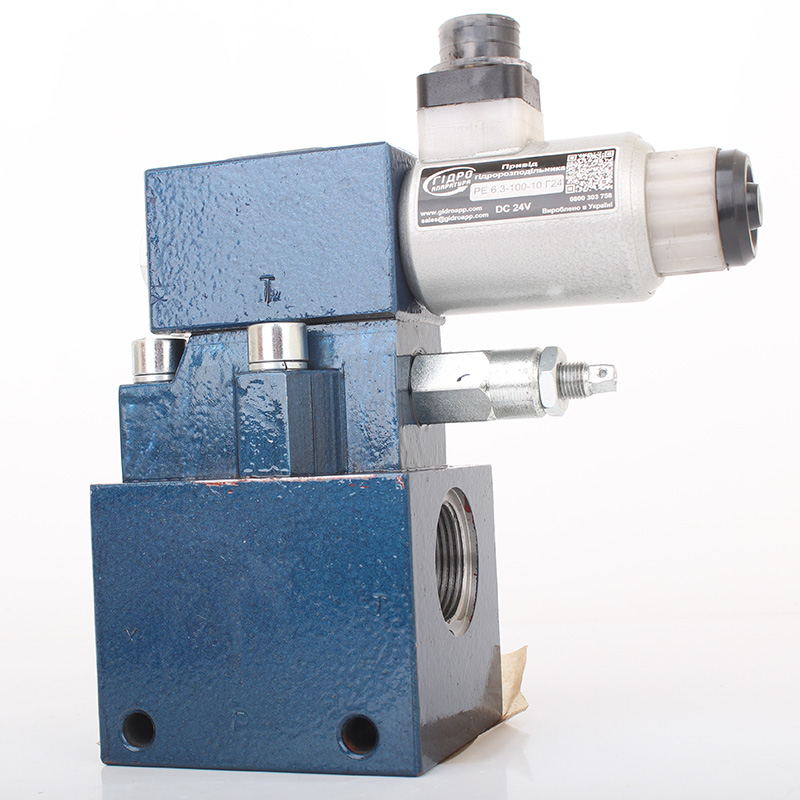

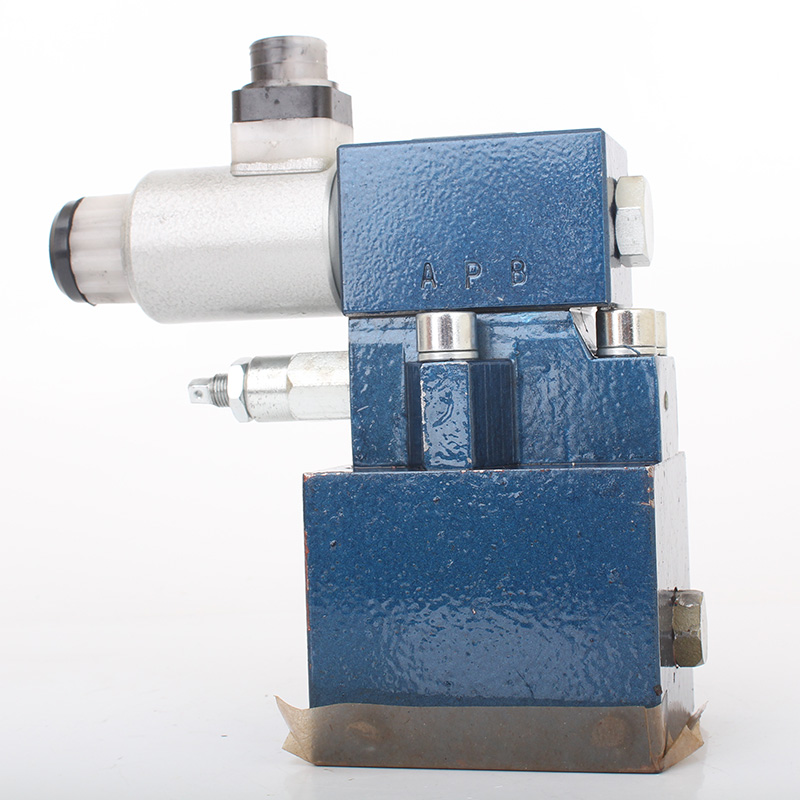

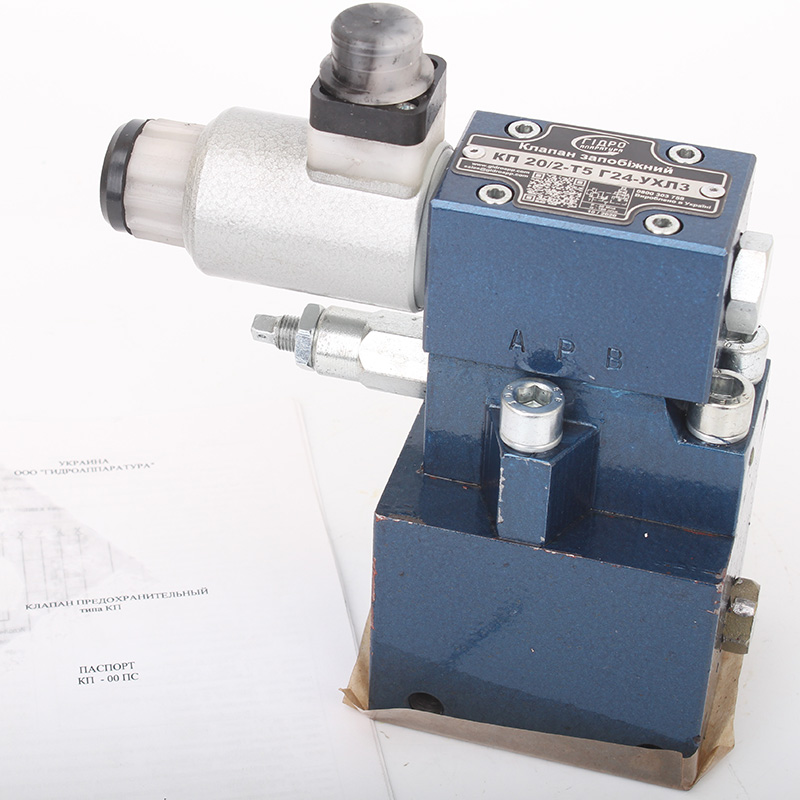

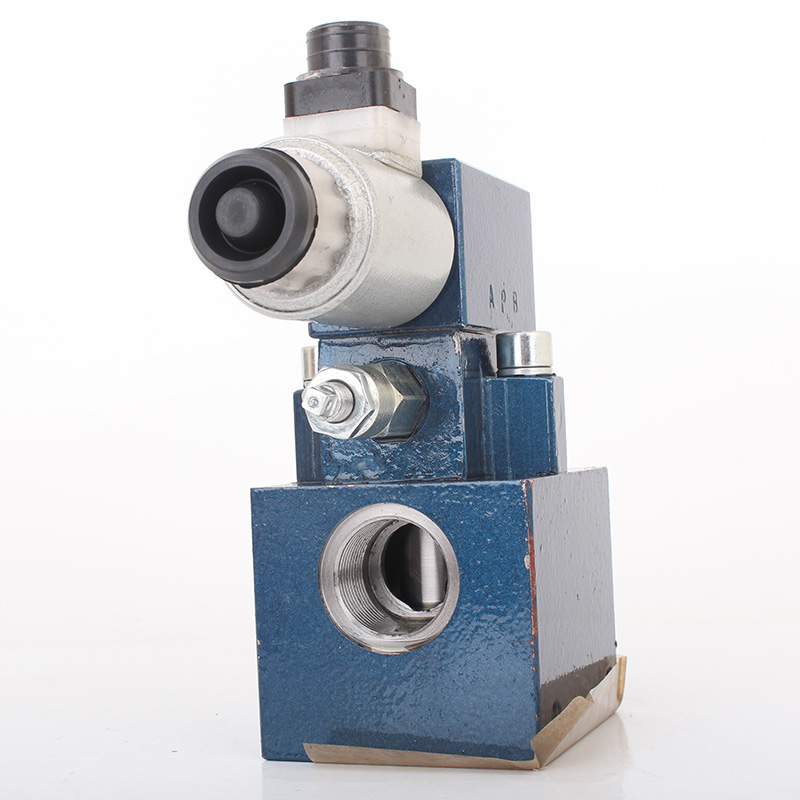

Клапан предохранительный КП 20/2-Т5 Г24-УХЛ3

Цена по запросу
В наличии
Артикул товара: 815
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 25.06.2021 * 1050 ₽**

СДЭК 26.06.2021* 920 ₽**

DPD 24.06.2021* 400 ₽**

Самовывоз 25.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Клапаны предохранительные
Производитель Гидроаппаратура
Дополнительные характеристики
Другие особенностиНоминальное давление на входе – 6,3, 10, 20, 32 МПа, Номинальный расход рабочей жидкости – 160 л/мин

Клапан предохранительный КП 20/2-Т5 Г24-УХЛ3 предназначен для предохранения гидропривода от давления, превышающего установленное значение,а также поддерживать это установленное значение.

Область применения

Клапан КП 20/2-Т5 Г24-УХЛ3 применяется в гидроприводах станков, прессов, литейных и литьевых машин, а также в другом стационарном и мобильном оборудовании.

Технические характеристики

Параметр Значение

Давление на входе, МПа

номинальное 6,3 10 20 32
максимальное 7,0 12,5 25 35
Диапазон настройки давления, МПа 0,4-7,0 0,5-12,5 2-25 5-35

Расход рабочей жидкости, л/мин

номинальный 160
максимальный 400
минимальный 5
Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более 100 150 300 500
Максимальное превышение давления настройки при мгновенном возрастании давления, МПа 3,0
Время нарастания давления после прекращения разгрузки, с, не более 0,2
Момент силы, Нм, не более 0,6

Масса (без рабочей жидкости), кг, не более

без узла управления разгрузкой: исп. 1, 2, 3, 4 КП */* С* – ** 5,2
КП */* Т* – ** 4,8
с электромагнитным или механическим управлением разгрузкой: исп. 5, 6, 7, 8 КП */* С** – ** 6,6
КП */* Т** – ** 6,2

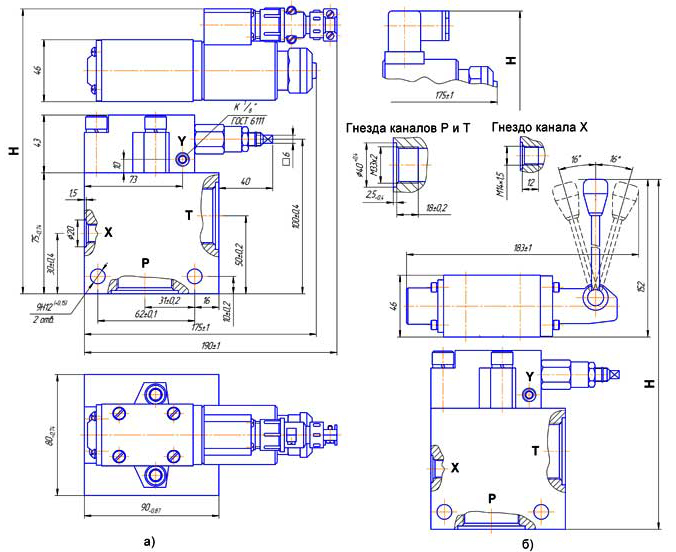

"Габаритные и присоединительные размеры клапанов: а) КП 20/*БТ*Г(В), б) КП 20/*БТ*ММ"

Габаритные и присоединительные размеры клапанов: а) КП 20/*БТ*Г(В), б) КП 20/*БТ*ММ

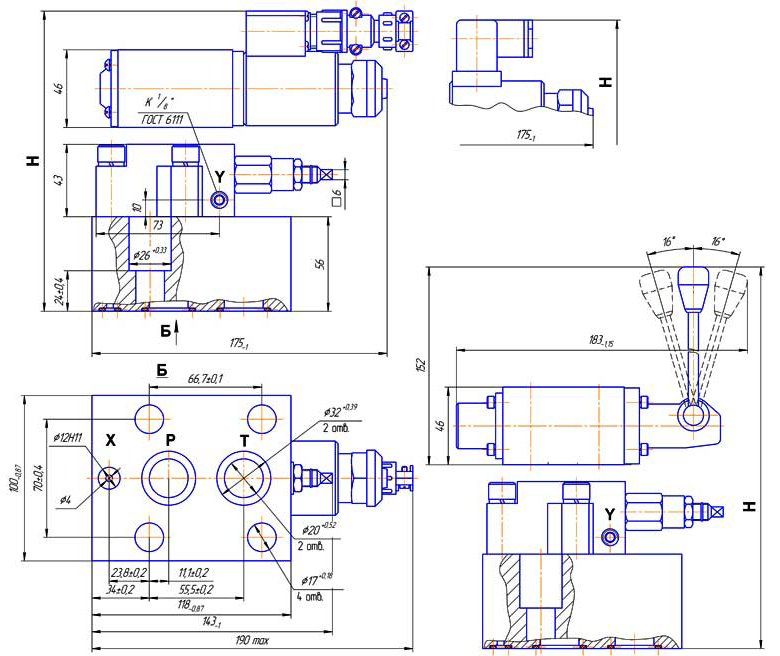

"Габаритные и присоединительные размеры клапанов КП 20/*С"

Габаритные и присоединительные размеры клапанов КП 20/*С

Работа устройства

Пока давление в системе не преодолеет усилие, на которое настроена пружина, гидравлически уравновешенный золотник перекрывает выход масла на слив. При повышении давления в гидросистеме конусный клапан, преодолевая усилие пружины, открывается, и масло поступает на слив. С падением давления в гидросистеме ниже того, на которое настроена пружина, конусный клапан закрывается, прекращая поток масла на слив.

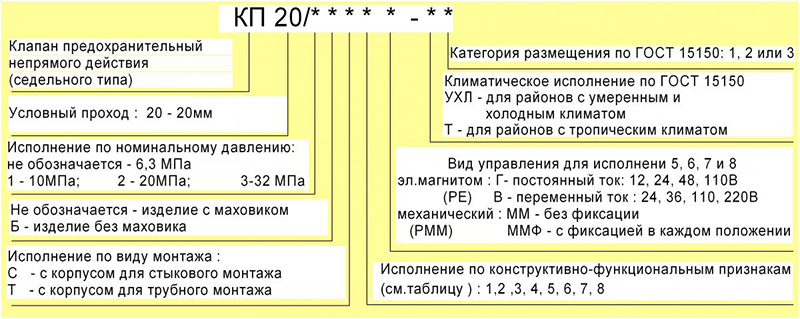

"Структура условного обозначения клапанов КП 20/2-Т5 Г24-УХЛ3"

Структура условного обозначения КП 20/2-Т5 Г24-УХЛ3
