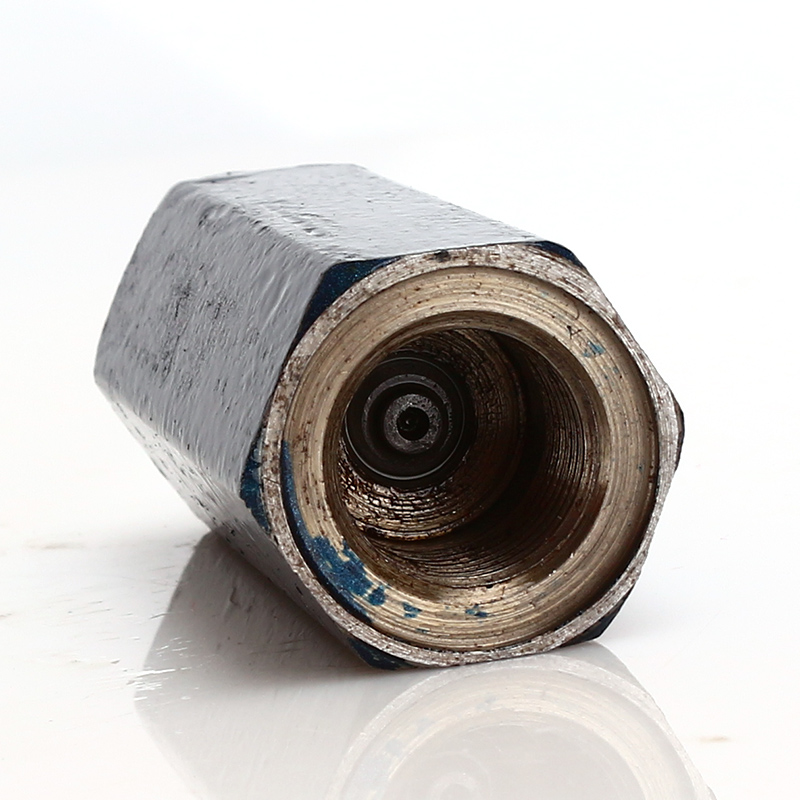

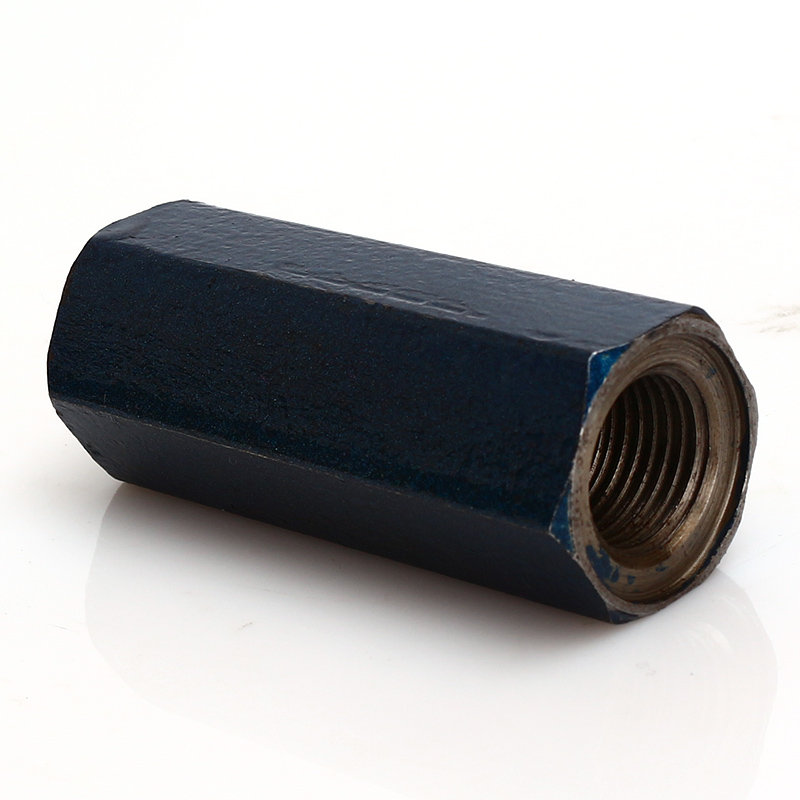

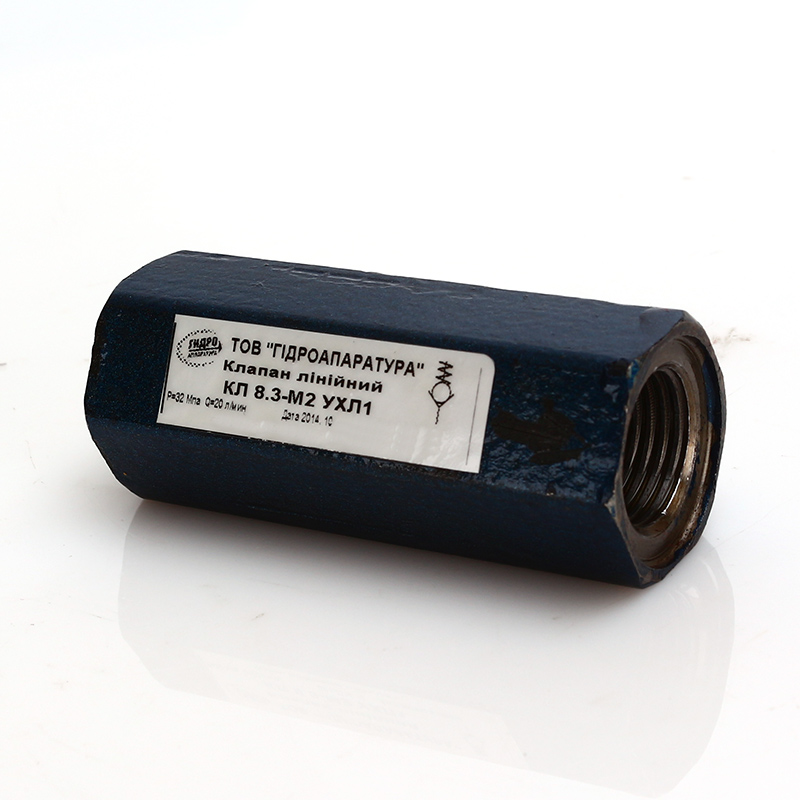

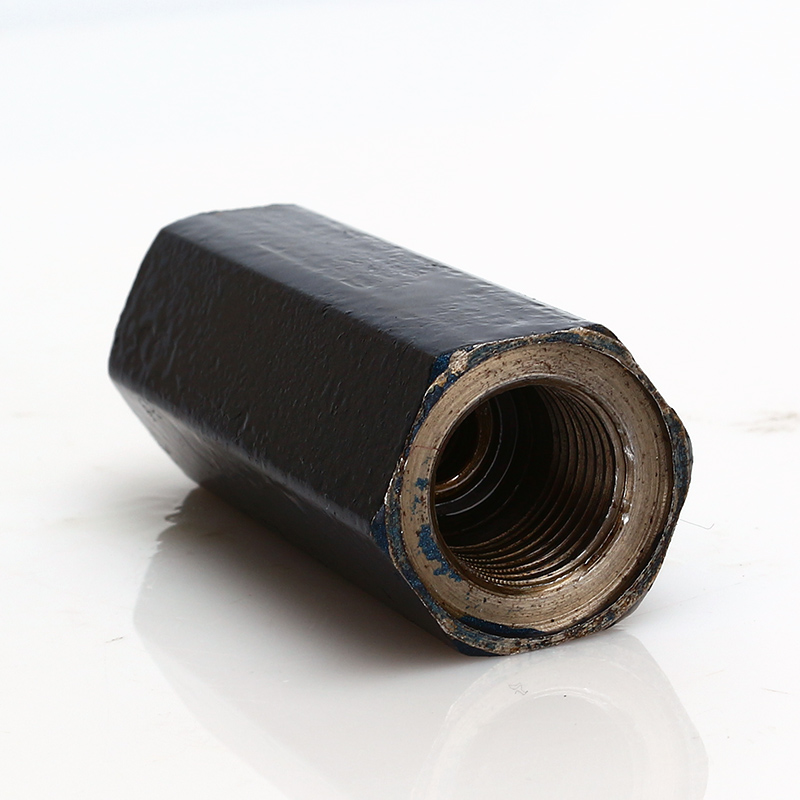

Клапан обратный линейный КЛ 8.3

Клапан обратный линейный КЛ 8.3 предназначен для пропускания потока рабочей жидкости (масла) в одном направлении и запирания в обратном. Обратные клапаны могут применяться для создания подпора на отдельных участках гидросистемы.

Основные особенности

• Резьбовые отверстия клапанов обратных линейных выполнены с метрической резьбой (по ГОСТ 9150).
• Герметичность сопряжения «клапан-седо».
• Рабочая жидкость: масла на нефтяной основе, негорючие жидкости.
• Климатическое исполнение клапанов обратных КЛ 8.3 – УХЛ (для районов с умеренным и холодным климатом) по ГОСТ 15150. По индивидуальному заказу возможно исполнение Т – для районов с тропическим климатом.

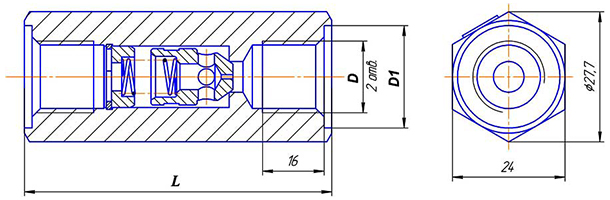

Габаритные и присоединительные размеры клапана КЛ 8.3

Структура условного обозначения

КЛ 8.3 - X1 X2 X3 - X4 1, где:

• К - клапан обратный;
• Л - линейное трубное соединение;
• 8 - условный проход 8 мм;
• 3 - номинальное давление 32 МПа;
• X1 - исполнение по присоединительной резьбе:
  • M - метрическая резьба;
  • K - коническая резьба по ГОСТ 6111-81;
  • G - трубная цилиндрическая резьба;
• X2 - исполнение по давлению открывания:
  • 1 - 0,03 МПа;
  • 2 - 0,05 МПа;
  • 3 - 0,15 МПа;
  • 4 - 0,3 МПа;
  • 5 - 0,5 МПа;
  • 6 - 1 МПа;
  • 7 - 1,5 МПа;
• X3 - исполнение с дросселирующим отверстием в клапана:
  • не обозначается - без отверстия;
  • 08 - диаметр 0,8 мм;
  • 10 - диаметр 1 мм;
  • 15 - диаметр 1,5 мм;
• X4 - климатическое исполнение по ГОСТ 15150:
  • УХЛ - для районов с умеренным и холодным климатом;
  • Т - для районов с тропическим климатом;
• 1 - категория размещения по ГОСТ 15150.
