Катетометр В-630

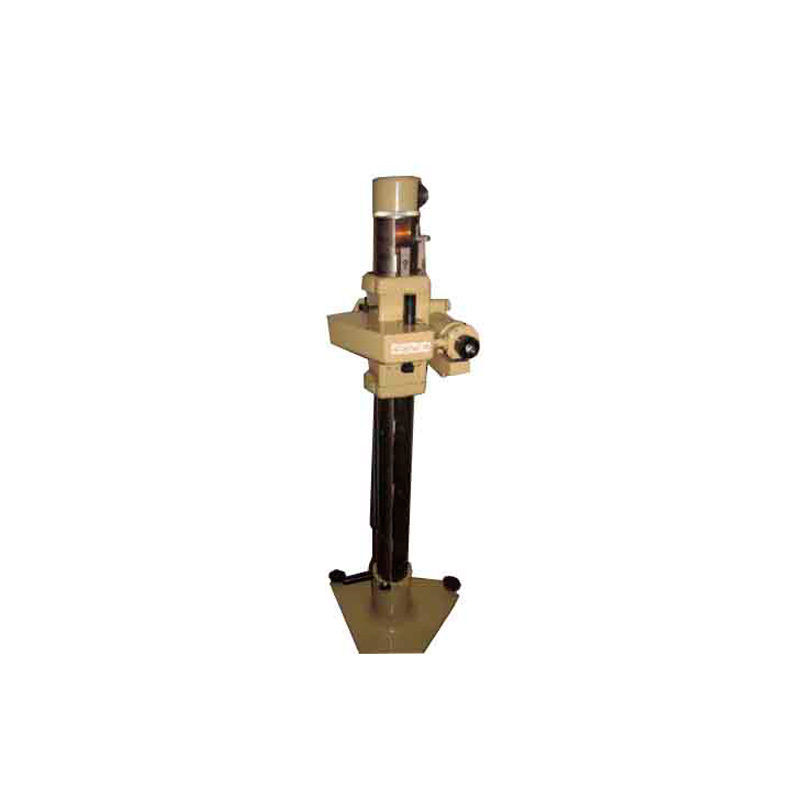

Катетометр В-630 предназначен для бесконтактное измерение вертикальных координат изделий, расположенных в местах, труднодоступных для непосредственного измерения.

Исполнение

Катетометр состоит из основания 17, колонки 3 и измеритель­ной каретки 8. Катетометр выставлен вертикально по круглому уровню 2 так, чтобы при вращении колонки на любой угол пузырёк не сходит с центра более, чем на 0,5 деления.

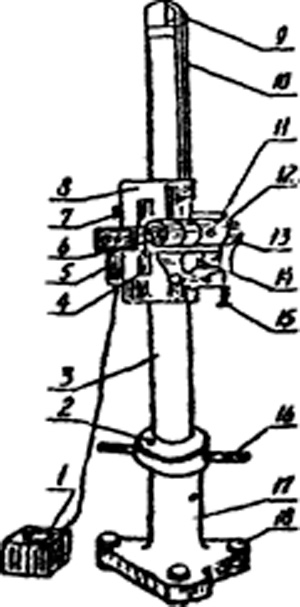

Рис.1. Внешний вид катетометра В-630

Колонка 3 установлена внутри основания 18, и ее можно поворачи­вать вокруг вертикальной оси с помощью рукояток 16. На каретке 8 смонтированы визирная труба 13, блок уровня 14 и отсчётный микроскоп ее корпуса. В колонку вмонтирована 630-миллиметровая шкала в оправе, види­мая в отраженном свете. Грубое перемещение каретки 8 по вертикали производится вручную при откреплённом винте 7, точное с помо­щью микроскопического винта 4 при закреплённом винте 7. Каретка уравновешена противовесом, расположенным внутри колонки. Противовес со­единен с кареткой стальным тросом 10, переброшенным через направля­ющий ролик 9. Визирная труба 13 имеет фокусирующую линзу, перемещением которой с помощью маховичка 11 осуществляется наводка на резкость изображения выбранных точек измеряемого объекта.

Пределы измерения с помощью катетометра по вертикали составляют 0-630 мм. Интервалы расстояний от защитного стекла объектива с различными насадочными линзами до объекта 280-480 мм, 420-810 мм, 700-1810 мм, без насадочных линз 1810-∞ мм. Предел допускаемой основной погрешности прибора не более (10+L/1ОО)мкм; где L, мм - расстояние от защитного стекла объектива до объекта измерения .

Установка визирной трубы в вертикали по уровню производится микрометрическим винтом 15. Наводка на резкость изображений масштабной сетки, штрихов шка­лы пузырька уровня, наблюдаемых в одном поле зрения, осуществляется окуляром 6.

Масштабная сетка в вертикальном и горизонтальном направлении разделена на 10 частей. Отсчетный микроскоп установлен так, что 10 горизонтальных штрихов сетки укладываются между двумя штрихами миллиметровой шкалы. Следовательно, в вертикаль ном направлении каждому штриху соответствует одна десятая миллиметра. В горизонтальном направлении десятая часть всей шкалы равна одной сотой миллиметра.

Работа с прибором производится в следующем порядке:

• подключите трансформатор 1 в розетку сеть питания;
• открепите винт 7 и переместите измерительную каретку 8 на уровень выбранной точки объекта;
• установите окулярвизирной трубы 6 на резкость изображениймасштабной сетки, шкалы и пузырька уровня;
• произведите наводку на резкость изображения измеряемого объекта, пользуясь маховичком 11. Затем с помощью микрометрического винта 4, при закрепленном винте 7, произведите точную наводку визирной трубы на выбранную точку объекта;
• наблюдая в окуляр, совместите изображения концов пузырька уровня винтом 15.

Сетка визирной трубы имеет перекрестие, левый горизонтальный штрих которого выполнен в виде углового биссектора .

При наводке визирной трубы выбранная точка объекта должна располагаться точно посередине углового биссектора на уровне горизонтального штриха. При точной наводке следите за тем, чтобы концы пузырька уровня образовывали дугу.

В поле зрения окуляра одновременно видны изображения двух штрихов миллиметровой шкалы, обозначенной крупными цифрами, и масштабная сетка. Один из штрихов пересекает масштабную сетку и выходит на светлое наклонное поле.

Крупная цифра у штриха обозначает целые миллиметры. Десятые доли отсчитывают по вертикальной шкале масштабной сетки, сотые доли - по горизонтальной шкале масштабной сетки в том месте, где штрих выходит на середину светлого наклонного поля. Тысячные доли миллиметра оцениваются на глаз.
