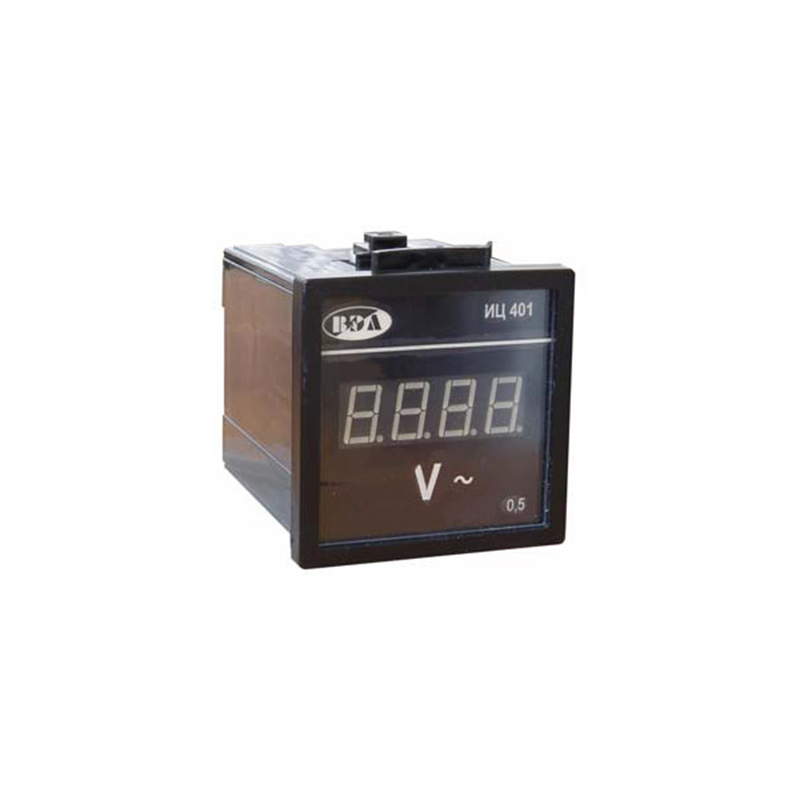

Измеритель-вольтметр ИЦ401

Цена по запросу
В наличии
Артикул товара: 2196
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 25.09.2021 * 1050 ₽**

СДЭК 26.09.2021* 920 ₽**

DPD 24.09.2021* 400 ₽**

Самовывоз 25.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Вольтметры
Производитель ВЭЛ
Дополнительные характеристики
Напряжение питания85-265 В, 60-350 В
Диапазон измерений0,05-1,2 Uном, -1,2-1,2 Uном
Степень защитыIP40, IP20
Потребляемая мощность2 Вт
Конструктивное исполнениеДля щитового крепления

Измеритель-вольтметр ИЦ401 предназначен для измерения действующего значения напряжения в электрических цепях постоянного и переменного тока.

Структура условного обозначения

Измеритель-вольтметр маркируется так - ИЦ401. X. Y. Z. V. Q.G, где:

  • X – разрядность индикатора – 3, 4;
  • Y – индикация полярности:
    • без отметки – отсутствует;
    • +/- - присутствует.
  • Z – величина и тип (AC, DC) измеряемого параметра;
  • V – номинальное значение напряжения, подаваемого на измерительный вход при использовании измерительного трансформатора напряжения или внешнего шунта;
  • Q – погрешность:
    • без отметки – 1%;
    • с отметкой - 0, 5%.
  • G – цвет свечения:
    • без отметки – красный;
    • на выбор - зеленый, желтый.

Образец заказа: ИЦ401.4.220В DC – индикатор напряжения четырехразрядный для измерения постоянного напряжения 220 В.

Технические характеристики

Параметр

Значение

Номинальные значения измеряемых напряжений, Uном

100 мВ - 500 кВ

Ряд номинальных значений измеряемой величины

(10; 11; 12; 15; 20; 22; 25; 30; 35; 40; 45; 50; 60; 75; 90) x n, где n = 0,1; 1; 10; 100

Диапазон измеряемых напряжений, Uном:

без индикации полярности

0,05 - 1,2

с индикацией полярности

-1,2 - 1,2

Основная приведенная погрешность:

обычной точности

1%

повышенной точности

0,5%

Номинальное напряжение, подаваемое на измерительный вход вольтметра:

при Uном до 1000 В АС и DC

100 мВ - 1000В

при Uном более 1000 В АС (используется измерительный трансформатор напряжения с номинальным напряжением вторичной обмотки 100 В)

100 В

Диапазон напряжений питания:

переменного тока частотой 50 Гц

85 - 265 В

постоянного тока

60 - 350 В

по согласованию с заказчиком, другой диапазон напряжений питания

(9 - 18; 18 - 36; 36 - 72 В) DC

Потребляемая мощность

не более 2 Вт

Электрическая прочность изоляции независимых цепей относительно корпуса и между собой, 50 Гц, 1 мин.

2 кВ

Диапазон рабочих температур

от -40 до +55°C

Степень защиты:

индикатора

IP40

клеммника

IP20

Габаритные размеры

72 x 72 x 97 мм

Размер установочного отверстия

68 x 68 мм

Высота цифр

14 мм

Цвет свечения

красный, зеленый, желтый

Функциональность

Измеритель-вольтметр щитовой с цифровой индикацией ИЦ401 обеспечивает:

  • индикацию напряжения на трех- или четырехразрядном индикаторе;
  • определение среднеквадратичного значения напряжения путем математической обработки замеров;
  • измерение напряжения в спектре частот до 400 Гц;
  • измерение эффективного напряжения произвольной формы;
  • гальваническую развязку между входными цепями и цепями питания.

Индикатор может питаться от сети AC (85 … 265 В), DC (60 … 350 В) или от других напряжений DC по согласованию с изготовителем.
