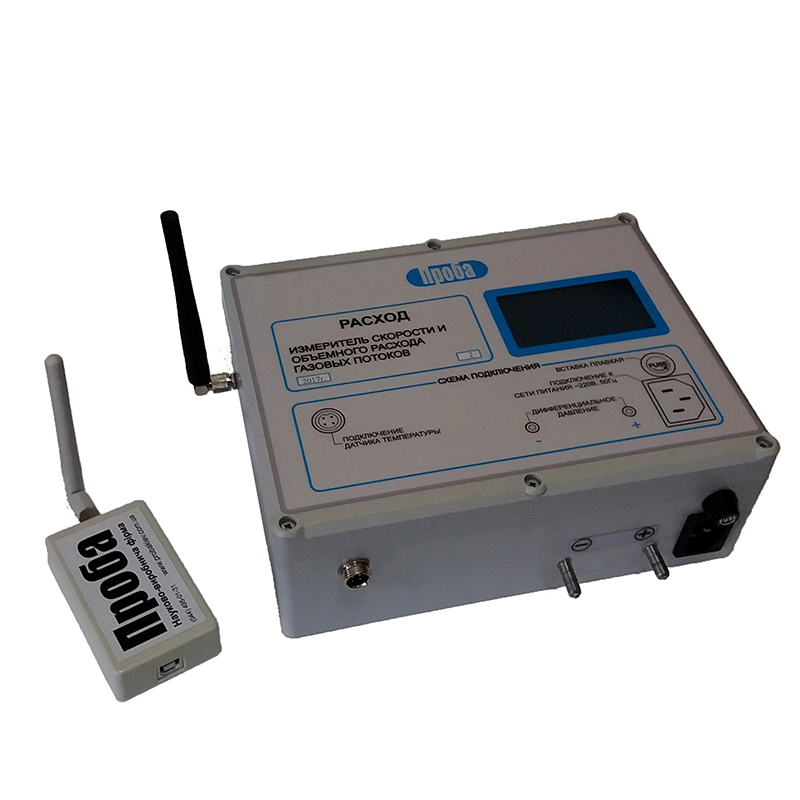

Измеритель скорости газовых потоков и объемного расхода «Расход»

Измеритель скорости газовых потоков и объемного расхода «Расход» обеспечивает непрерывное измерение объемного расхода любых газов в различных трубопроводах (в вентиляционных, дымовых трубах, трубах газоснабжения).

Область применения

Измеритель может применяться как в экологических, так и в технологических целях. В экологических целях измеритель «Расход» можно применять для учета выбросов вредных веществ источниками промвыбросов за секунду, час, сутки и год. Зная объемный расход и концентрацию вредных веществ в 1 м³ отходящих газов, можно рассчитать массовый выброс любого вещества за любое время.

В технологических целях измеритель может применяться для оптимизации горения газовых котлов, газовых печей. Измеряя объемный расход газа и воздуха можно управлять экономно процессом горения.

Основные преимущества

Измеритель объемного расхода газов «Расход» имеет следующие преимущества перед другими измерителями объемного расхода газов:

• возможность измерять объемный расход газов в трубах любого диаметра, изменяя только длину пневмометрической трубки;
• удобство установки датчиков в трубы и удобство их обслуживания;
• возможность передачи измеренного объемного расхода газа по радиоканалу на расстояние до одного километра в прямой видимости.

* При диаметре трубы du 2000 мм и скорости потока газа 20 м/с измеренный объемный расход составит 226080 м³/ч.

Конструкция измерителя

Измеритель скорости газовых потоков «Расход» состоит из блока датчиков, которые устанавливаются в трубу и измерительного блока, который может размещаться от блока датчиков на расстоянии не более 1,5 метра.

В блоке датчиков установлена напорная трубка для измерения динамического давления газа, датчик для измерения статического давления газа и датчик для измерения температуры газа.

Конструктивное исполнение блока датчиков может быть разное в зависимости от объекта, на который устанавливается измеритель.

Конструктивно измерительный блок представляет пластмассовый корпус, в котором размещены электронная плата, электроклапан, блок питания.

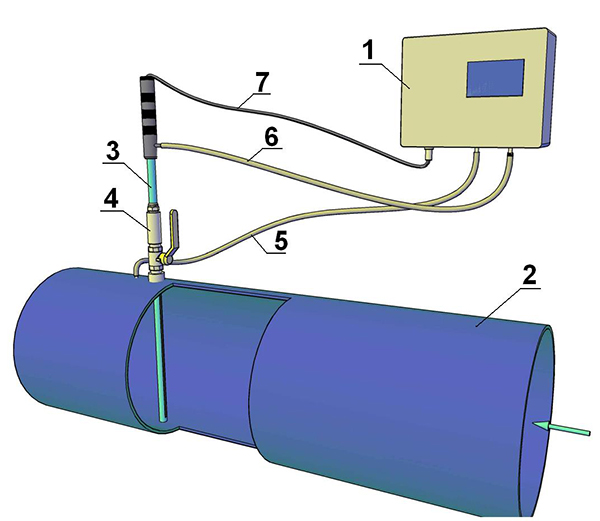

Конструкция измерительного блока измерителя «Расход»

Электронная плата решает задачу по измерению скорости потока газа и вычислению объемного расхода, приведенного к нормальным условиям. С помощью электроклапана корректируется нуль дифференциального микроманометра. Динамическое и статическое давление передается по трубкам, а сигнал от датчика температуры – по кабелю от блока датчиков к измерительному блоку.

Измеритель объемного расхода «Расход» имеет возможность передавать требуемую информацию по одному из интерфейсов: RS485 или радиоканалу 433 МГц.

Метрологическое обеспечение измерителя

Скорость и объемный расход газа определяется согласно ГОСТ 17.2.4.06-90. Средняя скорость потока определяется методом измерения динамического давления газа (Рд) в трубе с помощью напорной трубки и микроманометра.

v=√(19.62∙Pд/γt), где:

• v – средняя скорость в трубе, м/с;
• Pд=∆P∙K  – динамическое давление газа в трубе, мм. вод. ст;
• ∆P – давление измеряемое микроманометром, мм. вод. ст;
• K – коэффициент напорной трубки.

γt=γ0∙((Bб+Pст)∙273)/(760∙(273+t)), где:

• γt – плотность газа при рабочих условиях в кг/м³;
• γ0 – плотность газа при 0°C в кг/м³;
• Bб – барометрическое давление в мм. вод. ст;
• Pст – статическое давление в мм. вод. ст;
• t – температура газа в трубе, °C.

Объемный расход газа (Q) вычисляется по формуле:

Qt=v∙S∙3600, где:

• Qt – объемный расход газа при рабочих условиях, м³/час;
• v – средняя скорость газа в трубе, м/с;
• S площадь измерительного сечения трубы, м².

Объемный расход газа измеренный при рабочих условиях приводится к нормальный условиям по формуле:

Qнорм=Qt∙(Bб+Pст∙(273+20))/(760∙(273+t)), м³/час.
