Измеритель-регулятор ТРЦ 02 Универсал+

Измеритель-регулятор ТРЦ 02 Универсал+ предназначен для преобразования и обработки входных сигналов от термопреобразователей сопротивлений, преобразователей термоэлектрических, датчиков с унифицированными выходными характеристиками 0 - 5 мА, 0 - 20 мА, 4 - 20 мА и выдачи сигналов позиционного, П, ПИ, ПД, ПИД - регулирования. Прибор имеет возможность подключения к компьютеру (RS 485), работы в сети и регистрации пара- метров технологических процессов.

Прибор применяется для контроля и регулирования температуры (и других физических величин) технологических процессов в различных отраслях.

Условия эксплуатации

Рабочие условия применения цифрового прибора для измерения и регулирования температуры ТРЦ 02 Универсал+:


• температура окружающего воздуха от 5 до 40°C;
• относительная влажность воздуха 80% при температуре 25°C.

Предельные условия транспортирования:

• температура окружающего воздуха от минус 50 до 50°C;
• относительная влажность воздуха до 98% при температуре 35°C;
• синусоидальная вибрация в диапазоне частот от 10 до 55 Гц, амплитудой до 0,35 мм;
• транспортная тряска с ускорением 30 м/с при частоте от 80 до 120 ударов в минуту.

Степень защищенности прибора ІР40 по ГОСТ 14254.

Прибор не предназначен для работы во взрывоопасных помещениях.

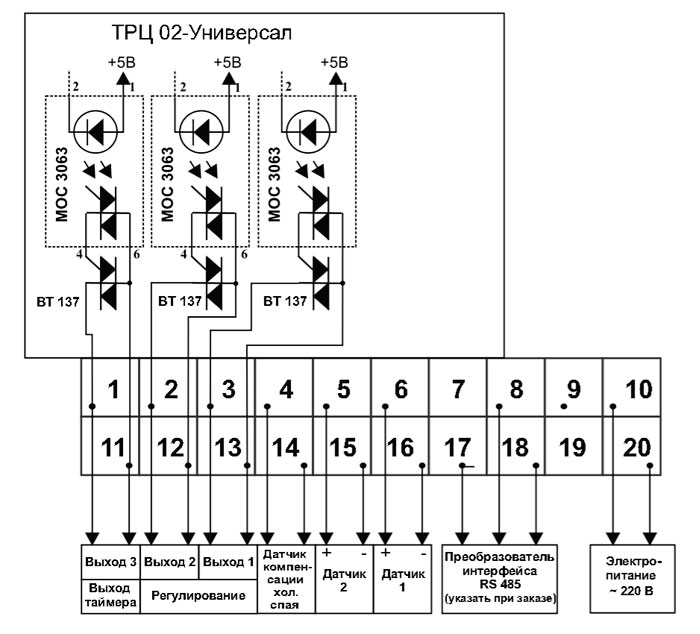

Общая схема подключения измерителя-регулятора технологических параметров ТРЦ 02 Универсал+

Устройство и принцип работы

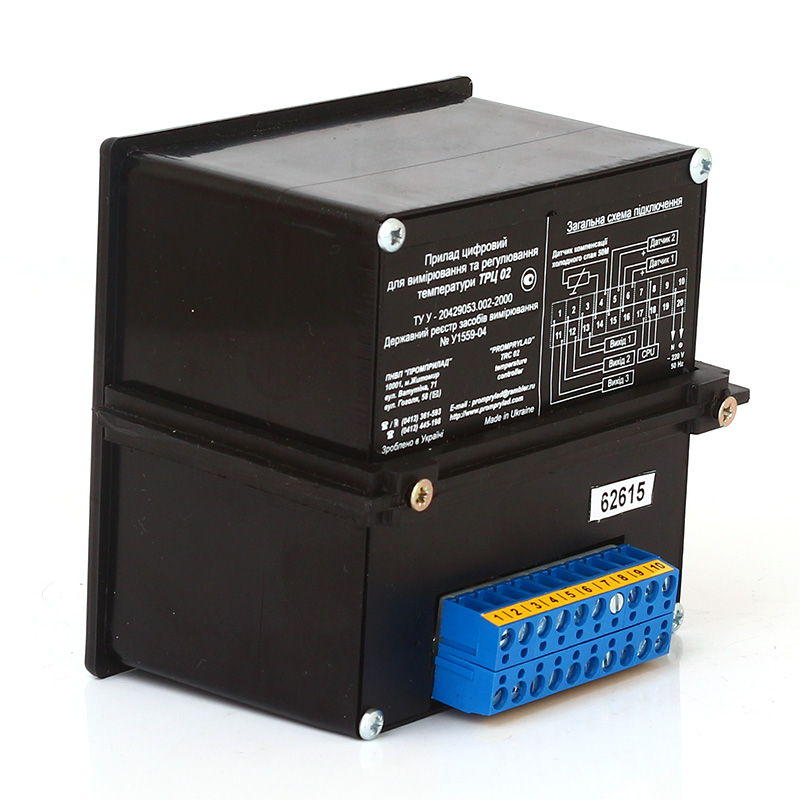

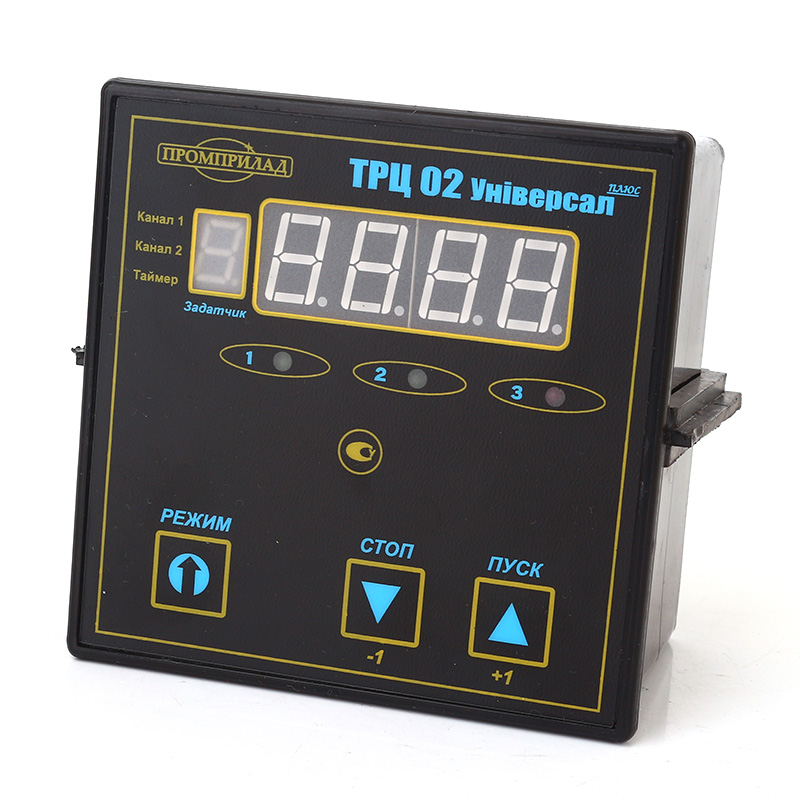

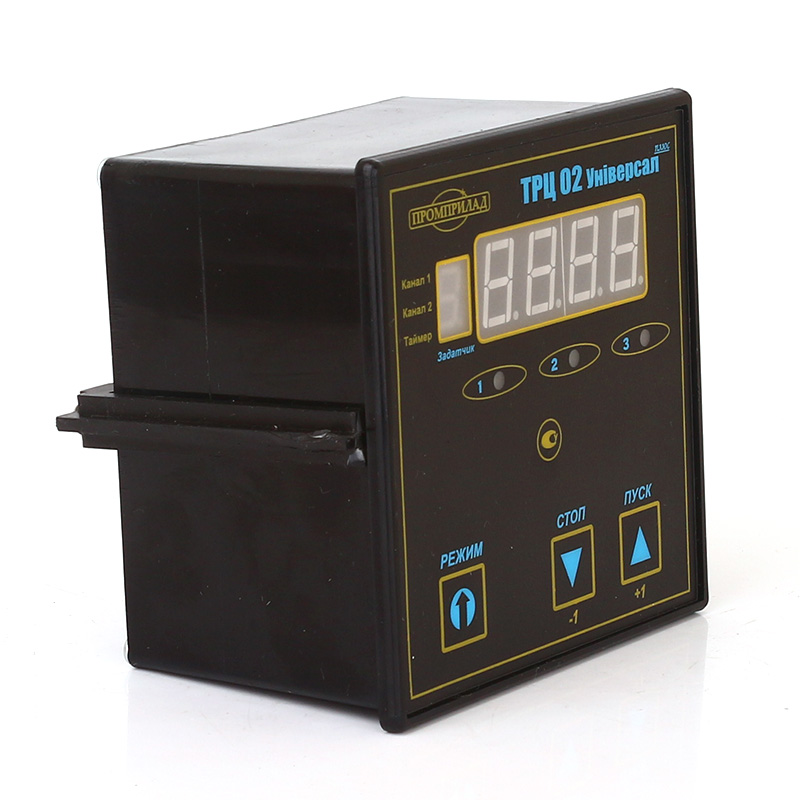

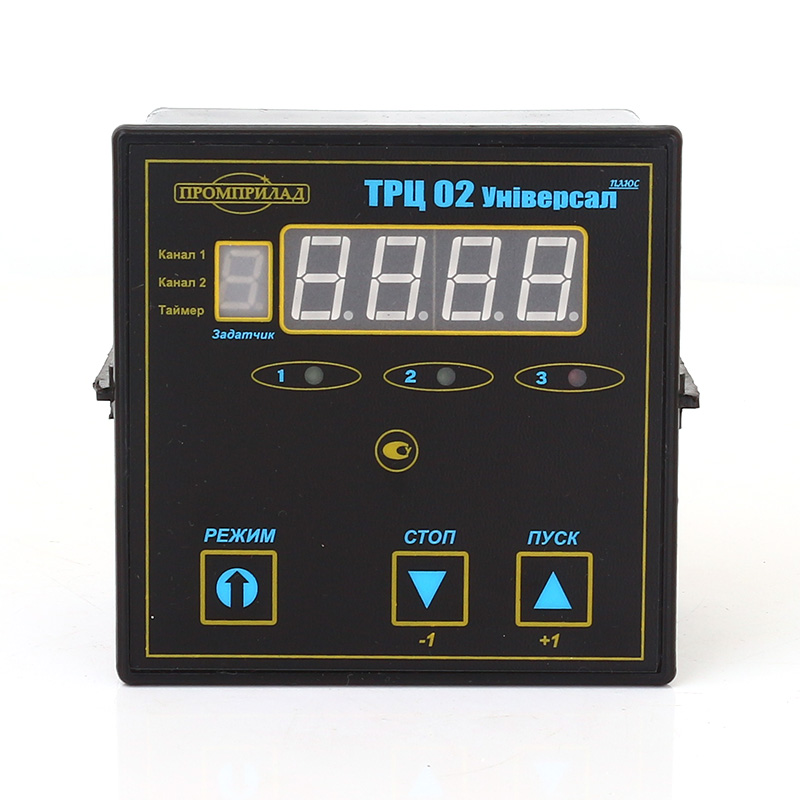

Элементы электрической схемы прибора расположены на печатных платах и заключены в корпус из изоляционного материала. Прибор встраивается в вырез щита и крепится при помощи скобы и винтов. На передней панели прибора расположены ЦИ, кнопки выбора режима, светодиодные индикаторы выходов. На тыльной стороне корпуса прибора расположен клеммник для подключения первичных преобразователей, электропитания, объектов регулирования.

Принцип работы прибора ТРЦ 02 Универсал+ основан на измерении электрического сопротивления ТС, напряжения ПТ или силы тока УД, проходящего через внутренний шунт прибора (200 Ом), и преобразования полученного значения сигнала при помощи АЦП в цифровую форму.

Цифровой сигнал обрабатывается микроконтроллером, значение отображается на ЦИ, сравнивается с задатчиками и управляет выходными оптосимисторами (реле).

Режим непрерывного регулирования или регулирования в заданном интервале времени устанавливается встроенным таймером.

Комплект поставки:

• прибор - 1 шт.
• паспорт - 1 экз.
• скоба крепления - 1 шт.
• винты крепления - 2 шт.
• уплотнитель под скобу крепления - 2 шт.
• RC-фильтр (на выходе - симисторы) - 2 шт.
• датчик компенсации (ТСМ 50) - 1 шт.
• потребительская тара - 1 шт.
