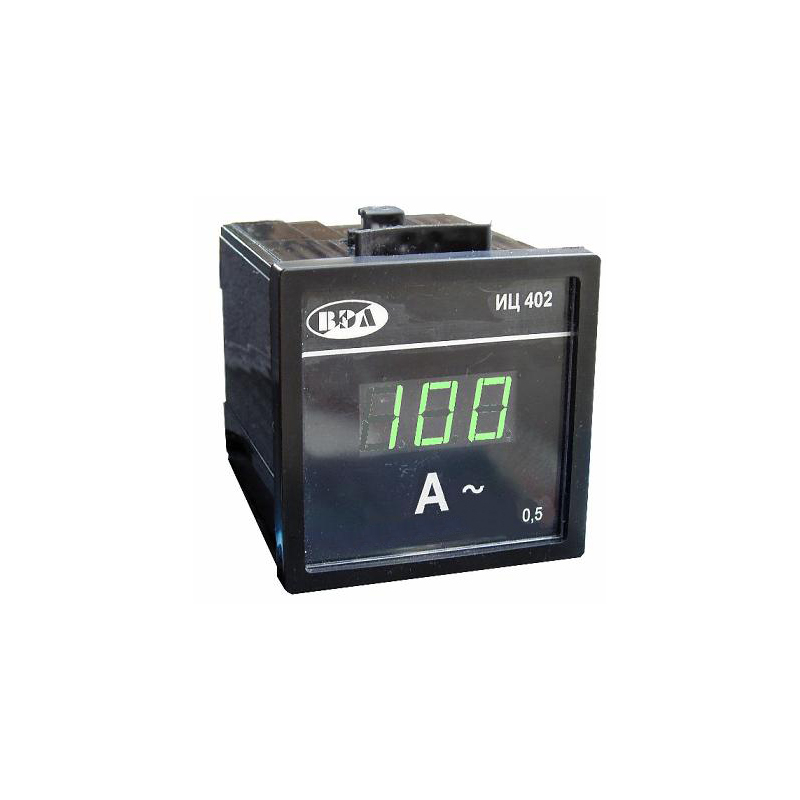

Измеритель-амперметр ИЦ402

Цена по запросу
В наличии
Артикул товара: 2199
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 25.09.2021 * 1050 ₽**

СДЭК 26.09.2021* 920 ₽**

DPD 24.09.2021* 400 ₽**

Самовывоз 25.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Амперметры
Производитель ВЭЛ
Дополнительные характеристики
Напряжение питания85-265 В, 60-350 В
Диапазон измерений0,05-1,2 Iном, -1,2-1,2 Iном
Степень защитыIP40, IP20
Питаниеот сети
Потребляемая мощность2 Вт

Измеритель-амперметр ИЦ402 предназначен для измерения действующего значения тока в электрических цепях постоянного и переменного тока.

Структура условного обозначения

Измеритель-амперметр маркируется так - ИЦ402.Х1.Х2.Х3.Х4.Х5.Х6, где цифрами обозначаются:

Х1 - число разрядов на цифровом индикаторном устройстве:

  • 3;
  • 4.

Х2 - индикация знака полярности:

  • не указывается - без индикации;
  • +/- - с индикацией.

Х3 - номинальная величина и вид измеряемого тока;

Х4 - величина рабочего напряжения, которое поступает на измерительный вход через внешний шунт или трансформатор тока;

Х5 - коэффициент основной приведённой погрешности:

  • не указывается - 1 %;
  • 0,5 - 0,5%.

Х6 - цвета свечения:

  • не указывается - красный;
  • оговаривается с заказчиком - зеленый, желтый.

Примеры обозначения заказываемого щитового измерителя-амперметра:

  • ИЦ402.4.100А.10А;
  • ИЦ402.4. +/-.100А.10А.AC.75мВ.1.

Особенности

  • Измеритель-амперметр ИЦ402 оснащается трёх или четырёх разрядным цифровым дисплеем для наглядного отображения полученной информации.
  • Питание амперметра осуществляется от цепей постоянного или переменного тока с рабочим напряжением от 100 до 265 В.
  • Результат измерений в виде среднеквадратичного значения измеряемого тока получается посредством многочисленных замеров и математической обработки полученных значений в режиме текущего времени.
  • Работоспособность и точность измерений индикатора тока ИЦ402 сохраняется при рабочей частоте сети не свыше 400 Гц.
  • Амперметр может иметь функцию индикации полярности.
Технические характеристики

Параметр

Значение

Номинальные значения измеряемых токов, Iном

100 мкА - 500 кА

Ряд номинальных значений измеряемой величины

(10; 11; 12; 15; 20; 22; 25; 30; 35; 40; 45; 50; 60; 75; 90) x n, где n = 0,1; 1; 10; 100

Диапазон измеряемых токов, Iном:

без индикации полярности

0,05 - 1,2

с индикацией полярности

-1,2 - 1,2

Основная приведенная погрешность:

обычной точности

1%

повышенной точности

0,5%

Номинальный ток, подаваемый на измерительный вход амперметра:

при Iном до 5 А АС и DC

100 мкА - 5 А

при Iном более 5 А АС (используется трансформатор тока с номинальным током вторичной обмотки 5 А)

5 А

Диапазон напряжений питания:

переменного тока частотой 50 Гц

85 - 265 В

постоянного тока

60 - 350 В

по согласованию с заказчиком, другой диапазон

напряжений питания

(9 - 18; 18 - 36; 36 - 72) В DC

Потребляемая мощность

не более 2 Вт

Электрическая прочность изоляции независимых цепей относительно корпуса и между собой, 50 Гц, 1 мин.

2 кВ

Диапазон рабочих температур

от -40 до +55°C

Степень защиты:

индикатора

IP40

клеммника

IP20

Габаритные размеры

72 x 72 x 97 мм

Размер установочного отверстия

68 x 68 мм

Высота цифр

14 мм

Цвет свечения:

по умолчанию

красный

по согласованию с заказчиком

зеленый, желтый
