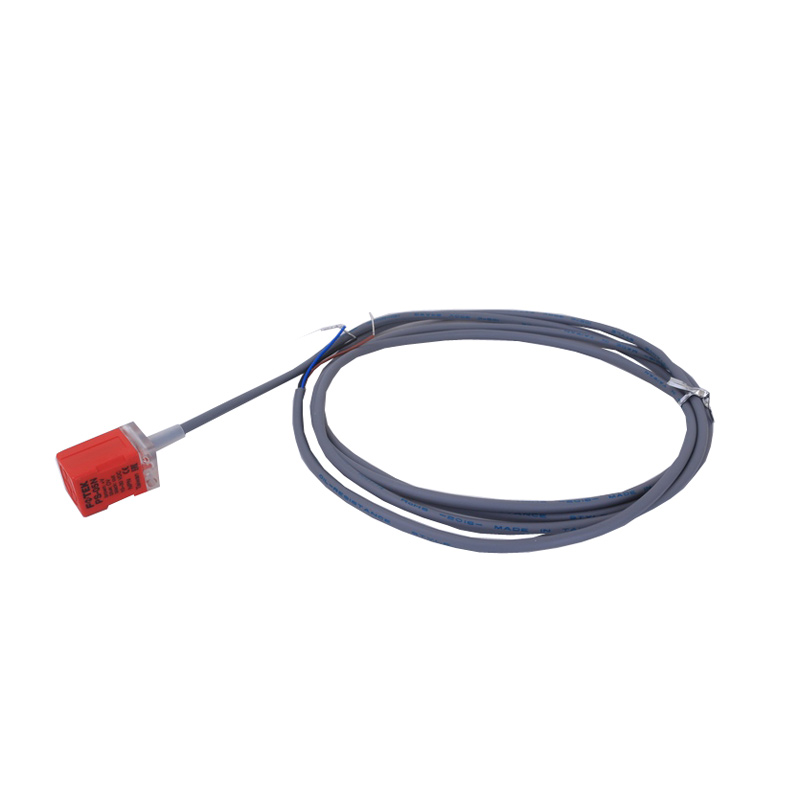

Индуктивные датчики PL

Цена по запросу
В наличии
Артикул товара: 2113
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики индуктивные
Производитель Промсат
Дополнительные характеристики
Напряжение питания10-30 В
Степень защитыIP67
Конструктивное исполнениеПрямоугольные, Удлиненные

Индуктивные датчики PL представляют собой выключатели со степенью защиты IP 67.

Структура условного обозначения

Индуктивные датчики маркируются так - PL-05-N-B-V-PG, где:

  • PS - Тип - прямоугольный удлиненный 35.0х17.0х17.0 мм
  • 05 - Расстояние срабатывания:
    • 02 = 2 мм
    • 04 = 4 мм
    • 05 = 5 мм
    • 08 = 8 мм
    • 10 = 10 мм
    • 15 = 15 мм
    • 25= 25 мм
  • N - Тип выхода:
    • N = NPN транзистор
    • P = PNP транзистор
    • С = PNP&NPN транзистор
    • S = симистор (SCR).
  • B - Состояние выхода:
    • нет = NO (нормально открытый)
    • В = NC (нормально закрытый)
  • V - Компоновка чувствительной поверхности:
    • нет = горизонтальная
    • V = вертикальная
  • PG - Способ подключения:
    • нет = встроенный кабель 2 метра
    • М12 = разъем с резьбой М12
    • PG = встроенный кабель (15 см) с разъемом М8
Модификации
Модель Выход Sn

Установка

заподлицо

U питания F макс.
PL-05N NO NPN 5,0 мм Да 10...30В DC 800 Гц
PL-05NB NC
PL-05P NO PNP
PL-05PB NC
PL-08N NO NPN 8,0 мм Нет 10...30В DC 800 Гц
PL-08NB NC
PL-08P NO PNP
PL-08PB NC
Технические характеристики
Тип по питанию DC тип (постоянный ток) AC тип (переменный ток)
Напряжение питания 10…30В DC; пульсации < 20% 90…250В АС, 50/60 Гц
Максимально-допустимый ток нагрузки 150 мА макс 100 мА макс
Потребляемый ток < 10 мА < 2 мА
Ток утечки < 0.8 мА < 4 мА
Схема защиты Защита от КЗ и переполюсовки Защита от бросков напряжения
Гистерезис <10 %
Подключение кабель (3 провода х 2м) кабель (2 провода х 2м)
Цвет лицевой поверхности NPN: красный; PNP: зеленый синий
Рабочая температура и влажность -25 ... +80°С; 35% ... 95%
Класс защиты IP 67

Устройство и работа

При попадании в активную зону датчика любого металлического предмета, происходит изменение логического состояния выходного коммутирующего элемента датчика, в качестве которого может использоваться PNP или NPN транзистор или симистор (при работе датчика на переменном токе). Все модели имеют светодиодный индикатор состояния, что обеспечивает контроль работоспособности, оперативность настройки и ремонта оборудования.

Конструктивное исполнение - прямоугольные. Корпус датчиков изготовлен из полипропилена.

При использовании импульсного источника питания обязательно заземлите клеммы FG (заземление корпуса) и G (заземление), в противном случае это может привести к неисправности датчика из-за шума источника питания.

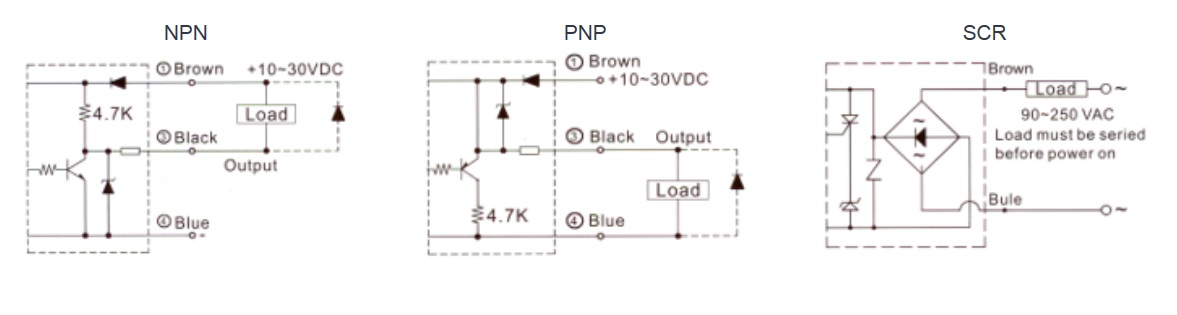

Рис.1. Схема подключения индуктивных датчиков PL
Рис.1. Схема подключения индуктивных датчиков PL

Условия гарантии

На весь ассортимент продукции действует гарантия от производителя – 12 месяцев. Работоспособность гарантирована согласно действующим ТУ (техническим условиям) на каждый вид продукции. Гарантия распространяется на оборудование согласно заявленным гарантийным срокам при соблюдении правил эксплуатации и своевременной замены деталей, имеющих ограниченный ресурс.

Условия возврата

В соответствие с действующим законодательством РФ, технически сложные товары ненадлежащего качества не подлежат возврату и обмену. Претензии по браку принимаются в сроки, согласно законодательству РФ.
