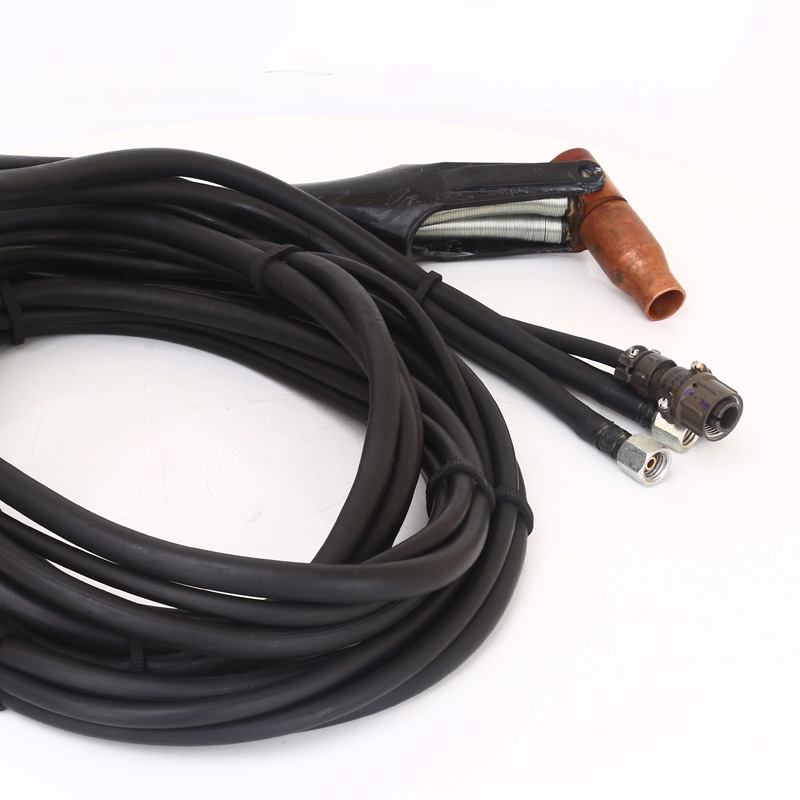

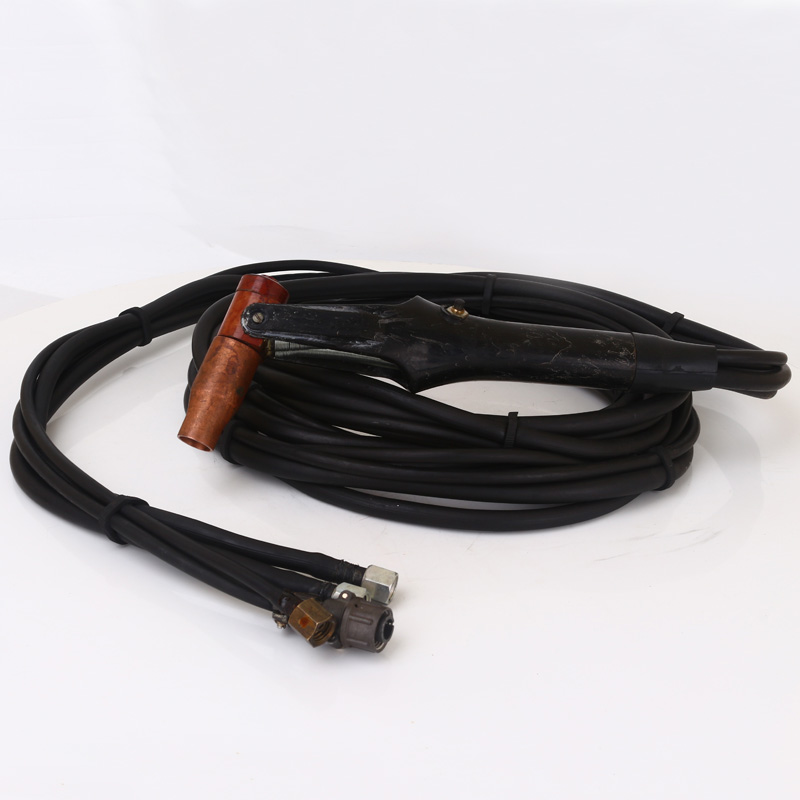

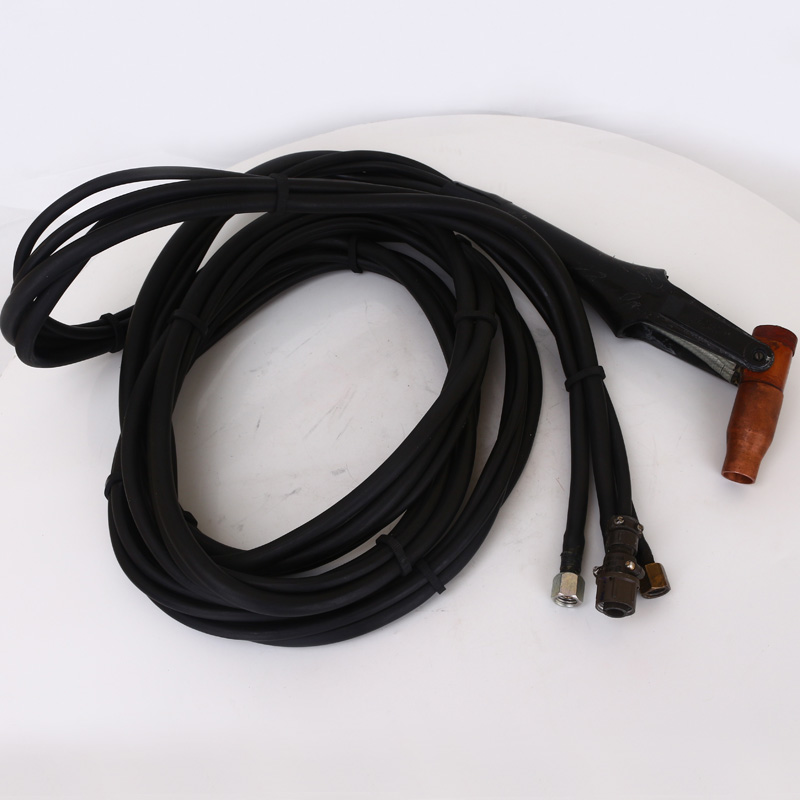

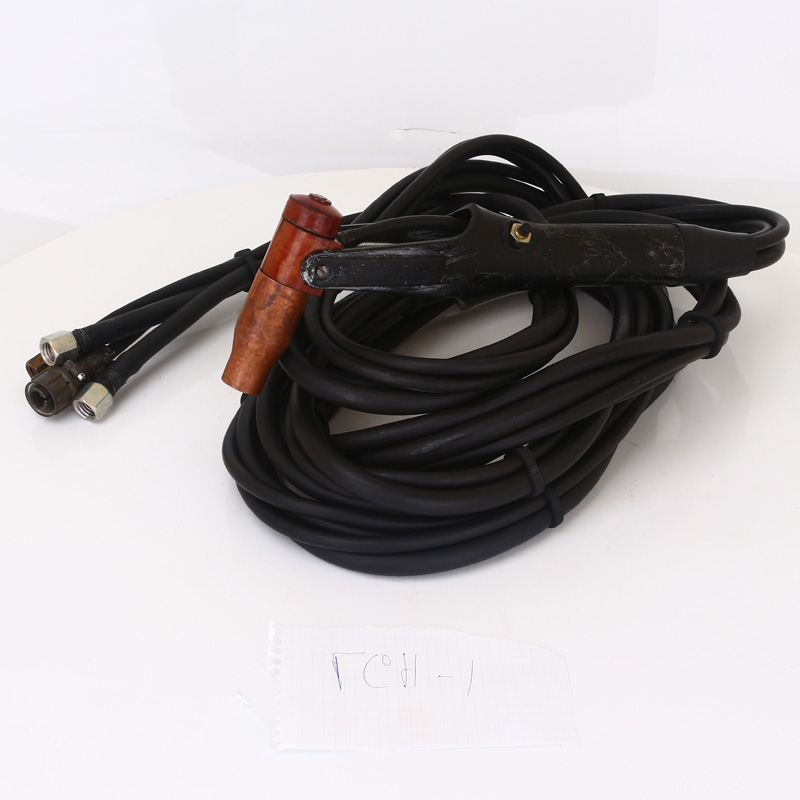

Горелка сварочная ГСН-1

Горелка сварочная ГСН-1 предназначена для использования при ручной аргонно-дуговой сварке неплавящимся электродом диаметром 3, 4, 5, 6 мм. в среде защитных газов.

Комплект поставки

• Горелка сварочная ГСН-1 - 1 шт,
• Паспорт - 1 экз,
• Упаковка - 1 шт.

В комплекте горелки используется блок ПРС-202. К горелке поставляется цанга в 4 мм.

Исполнение

Горелка сварочная ГСН -1 состоит из корпуса, рукоятки и проводов со шлангами для присоединения ее к сварочному аппарату.

Корпус и рукоятка соединены шарнирно, что позволяет изменять угол между ними для создания удобства в работе при сварке в труднодоступных местах. Корпус горелки, сопло и две ветви токоподвода охлаждаются проточной водой. Для коммутации сварочной горелки с источниками сторонних производителей с присоединительными разъемами типа: байонет или др., горелка комплектуется дополнительным коммутационным блоком.

Рис.1. Схема блока коммутационного для горелки ГСН -1

В своей конструкции сварочная горелка имеет держак, к которому крепится изоляционная втулка с наконечником. К втулке подводятся коммутационные провода и шланги для подачи газа и охладителя.

В качестве рабочих электродов используют вольфрамовые не плавящиеся электроды с предельным диаметром в 6 мм. Для выполнения процесса сварки может использоваться постоянный ток, номинальная величина которого составляет 400 А. В качестве охладителя в ГСН-1 применяется вода, которая подается под давлением в 250кПа. Расход охладителя в рабочем режиме достигает до 2 литров за минуту.

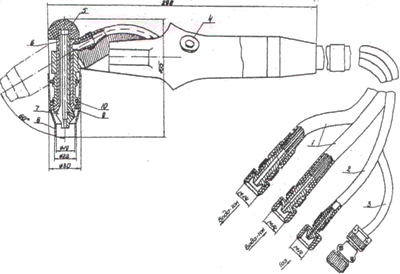

Рис.2. Внешний вид сварочной горелки ГСН-1, где:
1. Кабели сварочные; 2. Трубка 4см 4,5х2ГОСТ5496-67; 3. Провод ШБВМ2х0,5 ГОСТ 7399-71; 4. Гайка; 5. Колпачок № 1; 6. Корпус; 7. Цанга; 8. Сопло; 9. Кольца; 10. Манжета
