Газоанализатор УГ-2

Газоанализатор УГ-2 предназначен для измерения массовых концентраций вредных веществ в воздушной среде производственных помещений, промышленной зоны при аварийных ситуациях, промышленных выбросах, емкостях и каналах с помощью индикаторных трубок.

Исполнение

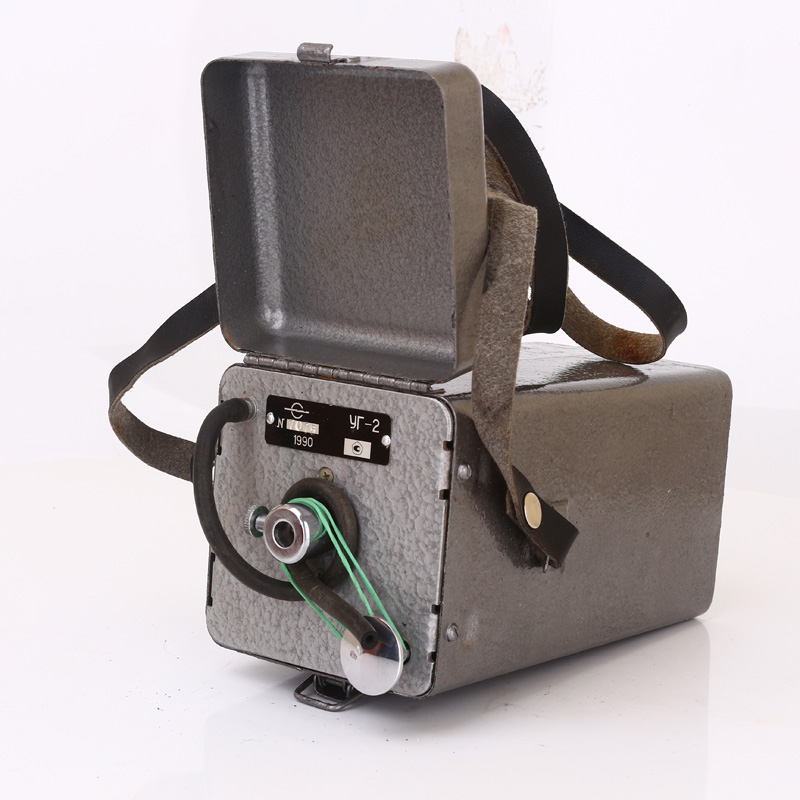

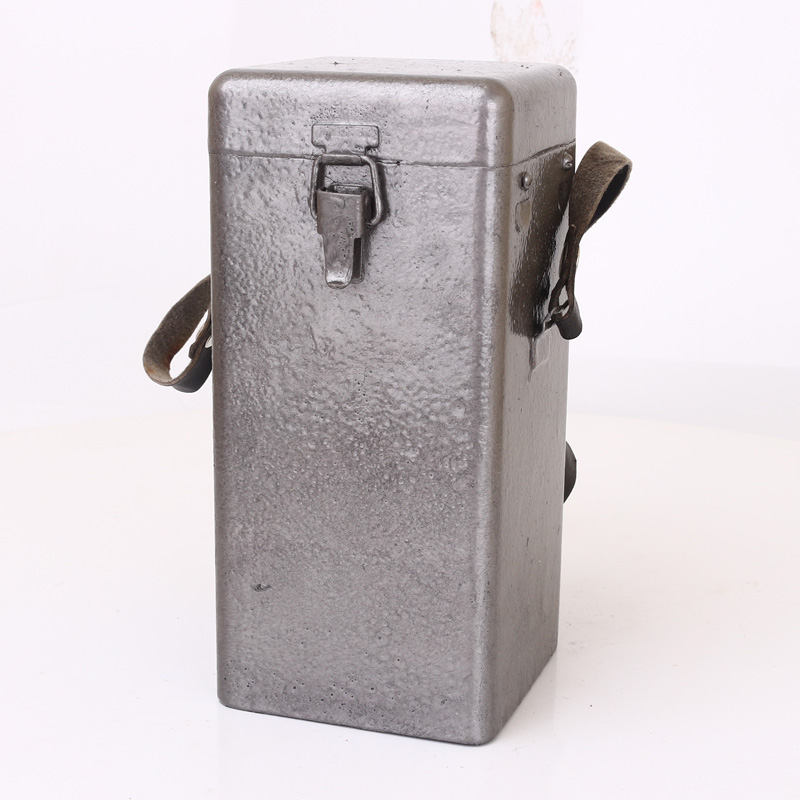

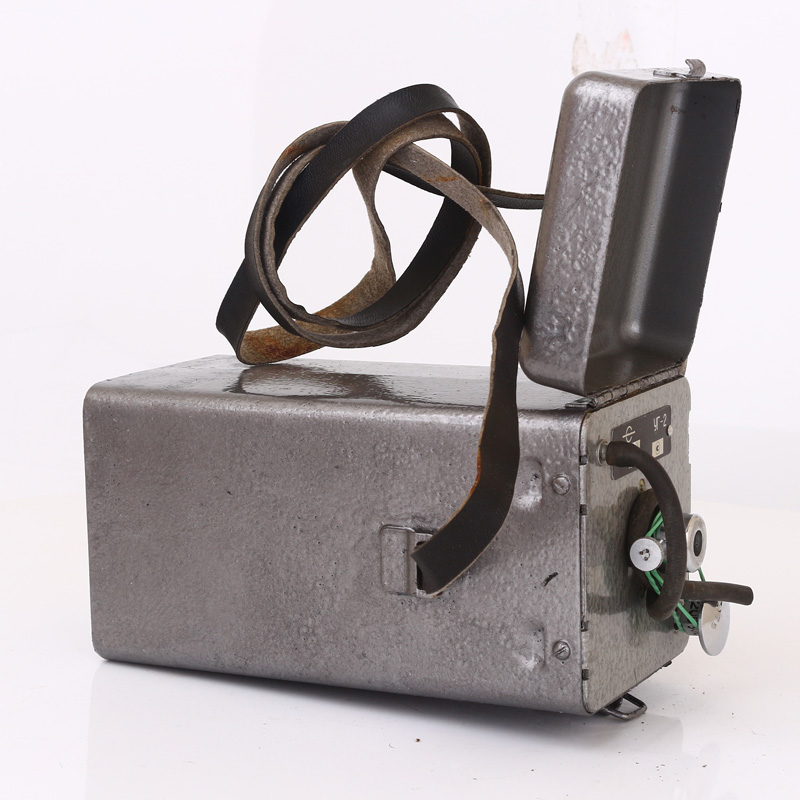

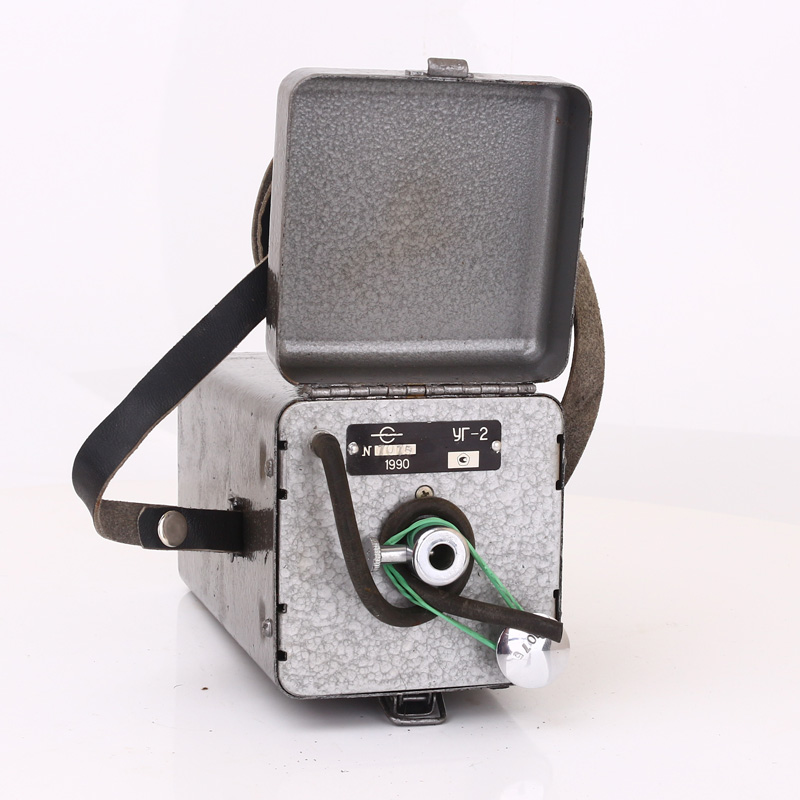

Газоанализатор УГ-2 выполнен в переносном варианте и включает воздухозаборное устройство, работающее с комплектом индикаторных и фильтрующих трубок.

Воздухозаборное устройство обеспечивает просасывание через индикаторную трубку строго определенного количества анализируемого воздуха.

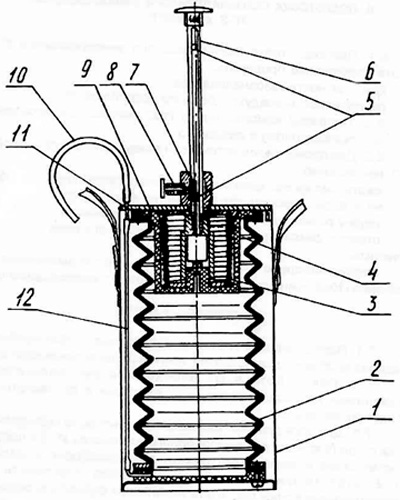

Рис.1. Схема воздухозаборного устройства прибора УГ-2, где:

1. Корпус.
2. Резиновый сильфон.
3. Стакан с пружиной.
4. Распорное кольцо.
5. Канавка с двумя углублениями.
6. Шток с углублениями для фиксатора. Верхнее углубление соответствует сжатому сильфону, нижнее – его полному объему.
7. Втулка.
8. Фиксатор.
9. Плата.
10. Резиновая трубка. Штуцер. Резиновая трубка.

Нажатие на шток сжимает сильфон и вытесняет из него весь воздух через патрубок в нижней части сильфона. Установка фиксатора в верхнее углубление штока фиксирует пружину в растянутом состоянии. При отводе фиксатора из углубления, шток под действием пружины начнет двигаться вверх, растягивая сильфон, который наполняется воздухом. Попадание фиксатора в нижнее углубление свидетельствует о достижении сильфоном положения, соответствующего

Для исключения взаимодействия чувствительного элемента (порошка) с атмосферным воздухом выполнены из стекла с запаянными торцами. Порошок при прохождении через него определенного вещества изменяет окраску, причем длина окрашенного столбика порошка пропорциональна концентрации определяемого компонента.

По исполнению аналогичны индикаторным. Заполнены веществом, исключающим попадание в индикаторную трубку компонентов, искажающих результаты анализа. Оба вида трубок поставляются по отдельному заказу.

При проведении анализа торцы трубок удаляют и с помощью резиновых трубок подсоединяют к патрубку сильфона.Концентрацию вещества определяют на контрольной шкале по длине изменившейся окраски порошка.

Эксплуатация

Газоанализатор УГ-2 остается работоспособным при воздействии:

• температуры окружающего воздуха от 10° С до 30° С;
• относительной влажности воздуха не более 90%;
• атмосферного давления от 740 до 780 мм рт. ст.;
• наличия пыли не более 40 мг/м3.

Погрешность показаний не более 10% от верхнего предела шкалы измерения концентрации определяемого газа (пара).
