Фильтры ФСВ-П, ФСВ-О, ФСВ-Т

Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 27.06.2024 * 1050 ₽**

СДЭК 28.06.2024* 920 ₽**

DPD 26.06.2024* 400 ₽**

Самовывоз 27.06.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Фильтры сжатого воздуха
Производитель Эрсит
Дополнительные характеристики
Другие особенностиФСВ

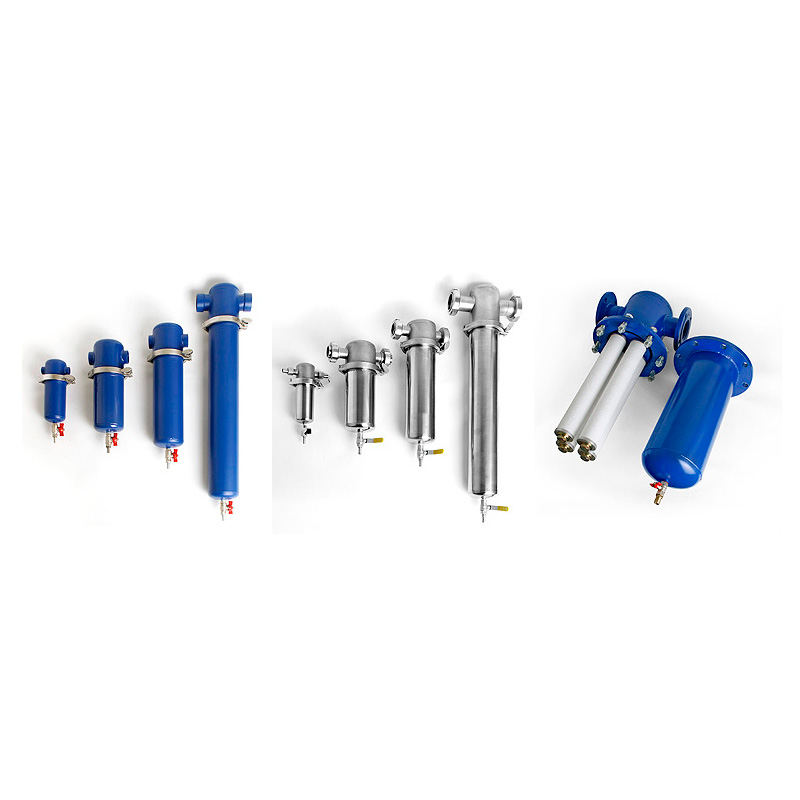

Фильтры ФСВ-П, ФСВ-О, ФСВ-Т предназначены для очистки потока воздуха и других неагрессивных газов (СО2, азот, аргон, гелий, природный газ и проч.) под давлением от жидких и твердых загрязнителей в виде частиц, аэрозолей и тумана.

Структура обозначения

Фильтры сжатого воздуха маркируются так: ФСВ - х - х / х А, где:

  • х - исполнение фильтра:
    • П - предварительный;
    • О - общий;
    • Т - тонкий.
  • х - максимальная пропускная способность по очищаемому газу, м3/час;
  • х - максимальное рабочее давление, МПа;
  • А - автоматический конденсатоотводчик.

Фильтры типов ФСВ-П, ФСВ-О, ФСВ-Т комплектуются унифицированными сменными фильтрующими элементами соответственно ЭП, ЭО, ЭТ, ЭА.

Структура обозначения фильтрующих элементов – Э х - х, где:

  • х - исполнение:
    • П - предварительный;
    • О - общий;
    • Т - тонкий;
    • А - угольный.
  • х - типоразмер.
Технические характеристики

Тип

ФСВ-П ФСВ-О ФСВ-Т

Максимальное рабочее давление (избыточное), МПА (кг / см 2)

0,8 (8)

Максимальная рабочая температура, 0С

+60

Минимальная температура очищаемого воздуха, 0C

+5

Гидравлическое сопротивление фильтра, кПа(кг / см 2)

чистого сухого

1 (0,01) 2 (0,02) 4 (0,04)

насыщенного маслом

3 (0,03) 15 (0,15) 30 (0,3)

максимальное перед заменой фильтрующих элементов

60 (0,6) *

Ориентировочный срок службы фильтрующих элементов до замены, ч

3000 **

*В фильтрах ФСВ-П замене подлежит только фильтровальный материал.

** Основной фильтр ФСВ-О должен применяться в комплекте с предфильтром ФСВ-П или другим аппаратом для предварительной очистки сжатого воздуха с аналогичными характеристиками. Высокоэффективный фильтр тонкой очистки ФСВ-Т применяться только в комплекте с основным ФСВ-О.

Модификации

Параметры

Марка фильтра ФСВ

П-60

П-140

П-280

П-560

П-1700

П-3400

O-60

O-140

O-280

O-560

O-1700

O-3400

T-60

T-140

T-280

T-560

T-1700

T-3400

Расход воздуха, м3/ч (м3/мин)

60 (1,0)

140 (2,3)

280 (4,7)

560 (9,3)

1700 (28,3)

3400 (56,6)

Условный проход, мм

штуцер

фланец

Dy = 15

Dy = 32

Dy = 32

Dy = 50

Dy = 65

Dy = 100

Тип элемента

ЭП-52100

ЭП-125

ЭП-250

ЭП-500

ЭП-500

ЭП-500

ЭО-52100

ЭО-125

ЭТ-250

ЭО-500

ЭО-500

ЭО-500

ЭТ-52100

ЭТ-125

ЭТ-250

ЭТ-500

ЭТ-500

ЭТ-500

Габаритные размеры фильтроэлементов, мм:

высота

100

125

250

500

500

500

внешний диаметр

50

74

74

74

74

74

внутренний диаметр

20

35

35

35

35

35

Число элементов

1

1

1

1

3

6

Габаритные размеры, мм

высота

156

393

518

768

865



диаметр

106

110

110

110

220



ширина

225

120

120

120

420



Масса, кг

2,3

5,2

6,5

9,2

28,0

62,0

* Расход воздуха через фильтры, приведенного к 200 С и атмосферному давлению, указан для рабочего давления 0,7 Мпа (7 кг / см2 )

Для определения расхода воздуха при рабочем давлении, отличном от 0,7 Мпа (7 кг/ см2), значение, указанное в таблице, необходимо умножить на коэффициент расхода.

Коэффициент расхода

Рабочее давление, МПа (кг/см3)

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

Коэффициент расхода

0,36

0,49

0,6

0,71

0,81

0,9

1,0

1,08

1,1

1,25

Конструкция

Положительный эффект достигается за счет удаления из воздуха водомасляного тумана и твердых частиц размером более 0,3 мкм с эффективностью до 99,95 %, что обеспечивает 1…0 классы чистоты по ГОСТ 17433-80 “Промышленная чистота. Сжатый воздух. Классы загрязненности”. Предфильтр для сжатого воздуха ФСВ-П предназначен для удаления из сжатого воздуха основной массы крупных частиц. Практически полностью улавливает частицы (твердые и жидкие) размером более 5 мкм. Рекомендуется устанавливать после концевого холодильника компрессора и после рессивера; в пневматических системах, не требовательных к большому количеству загрязнений; перед более эффективными фильтрами типа ФСВ-О.

Фильтр для сжатого воздуха основной ФСВ-О предназначен для удаления из сжатого воздуха основной массы жидких и твердых загрязнений. Полностью улавливает частицы крупнее 1 мкм. Степень очистки масляного тумана с размером капель 0,3 мкм составляет 98…99%). Рекомендуется применять перед рефрижераторными и абсорбционными установками осушки, в системах простейшей пневматики, перед высокоэффективными фильтрами ФСВ-Т. Фильтр для сжатого воздуха тонкой очистки ФСВ-Т предназначен для полного удаления из сжатого воздуха жидких и твердых загрязнений.

Полностью улавливает частицы крупнее 0,3 мкм. Степень очистки масляного тумана с размером капель 0,3 мкм составляет 99,95%. Рекомендуется применять в пневматических системах, критичных к присутствию в сжатом воздухе масла в жидком состоянии, как альтернативу “сухому компрессору”; перед адсорберами с активированным углем, удаляющими из воздуха пары масла; в прецизионном пневматическом оборудовании и робототехнике; в системах высокоточной пневматики КИП; в пневмодвигателях; при нанесении лакокрасочных покрытий методом распыления; при работе пневмоинструментом в закрытых помещениях; в пищевой и фармацевтической промышленности.

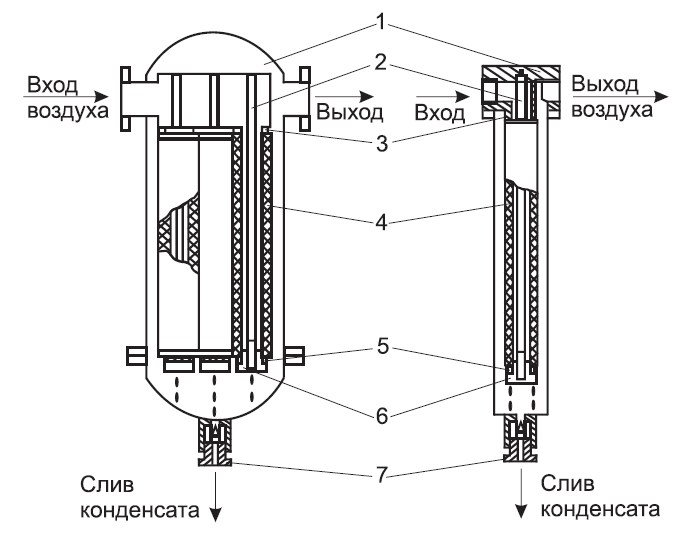

Рис.1 Схема конструкции фильтра сжатого воздуха ФСВ
Рис.1. Схема конструкции фильтра сжатого воздуха ФСВ, где:
1 - корпус; 2 - стяжка; 3 - прокладка; 4 - фильтрующий элемент; 5 - прокладка 6 - гайка; 7 - слив.
