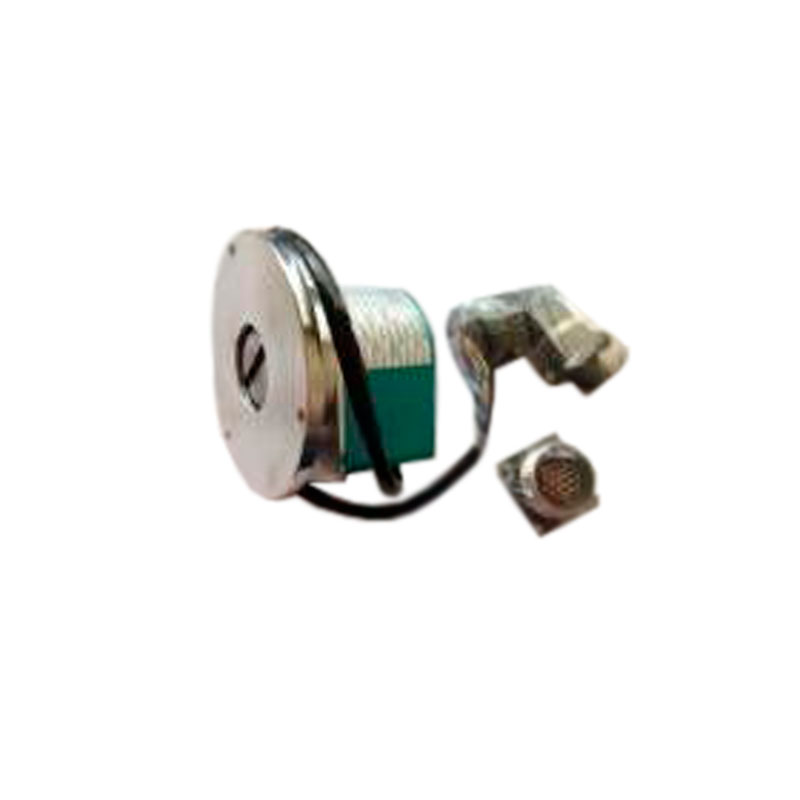

Энкодер ФРП-7Л
Сроки доставки
Доставка в город Санкт-Петербург
ТК Деловые линии 24.12.2024 * 1050 ₽**
СДЭК 25.12.2024* 920 ₽**
DPD 23.12.2024* 400 ₽**
Самовывоз 24.12.2024* 0 ₽**
* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Энкодеры |
| Производитель | Yani-Motors (ЯНИ-МОТОРС) |
| Дополнительные характеристики | |
|---|---|
| Напряжение питания | 5 В |
| Степень защиты | IP41, IP54 |
Энкодер ФРП-7Л (2500 имп., 5В) представляет собой растровый и кодовый преобразователь угловых перемещении.
Условия эксплуатации
Оптимальными условиями для использования энкодера ФРП-7Л (2500 имп., 5В) являются:
- температура окружающей среды 0°С до +50 °С.
- относительная влажность воздуха 85% при 25°С

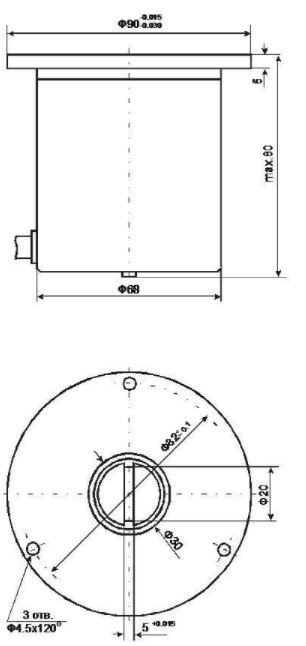

Рис.1 Схема габаритных размеров энкодера ФРП-7Л
| Число импульсов за оборот , N | 1024, 1800,2000, 25001 |
| Максимальное число позиций за оборот | i=4.N |
| Напряжение питания | +5В±5%/150мA2 |
| Сигналы на выходе | |
| каналы | A, B, C, |
| дефазирование | 90О±30О эл. |
| коэффициент заполнения | 0,5±0,05 |
| максимальная частота, fmax | 100 kГц |
| Уровень сигналов на выходе | |
| лог”0” | £0,5 В |
| лог”1” | ³2,5 В5,25 В |
| Максимальные допустимые обороты | 6000 мин -1 |
| Максимальные рабочие обороты | n=60000.fmax/N мин-1 fmax[kГц], N[имп./об] |
| N=1024 имп./об., fmax =100 kГц, n=60 000.100/1024=5860 мин-1 | |
| Степень защиты | IP 41/54 |
| Максимальная нагрузка вала | |
| радиальная | 20 Н |
| аксиальная | 10 Н |
| Вес | 1,1 кг. |
| Рекомендуемая муфта | ОС 20 |
