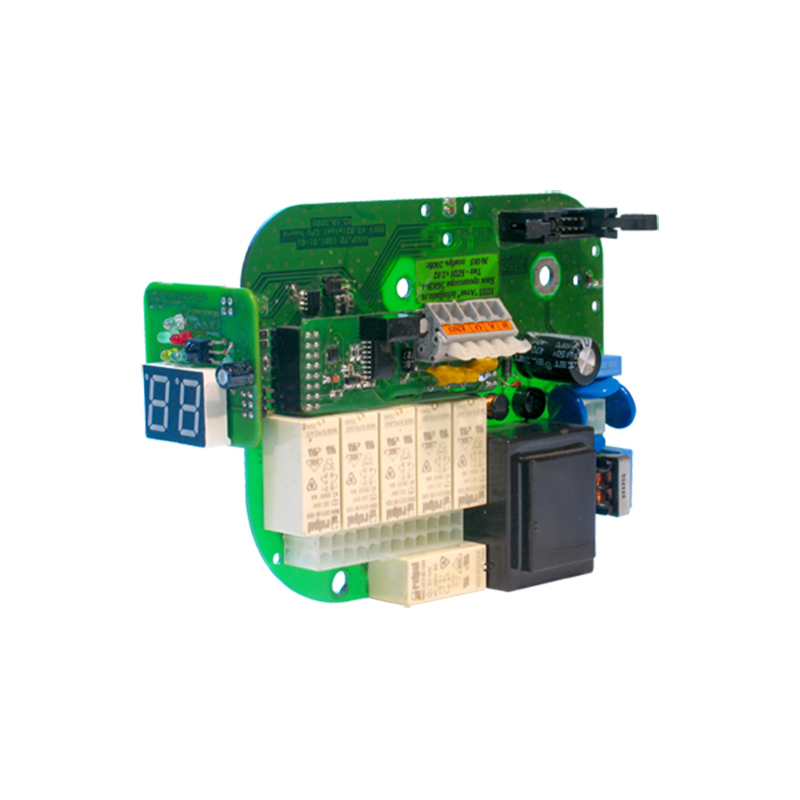

Электронный блок концевых выключателей ЭБКВ

Электронный блок концевых выключателей ЭБКВ предназначен для оснащения многооборотных электроприводов типов А, Б, В, Г, Д, серийно выпускаемых ЗАО "Тулаэлектропривод" (ТУ 26-07-015-89), взамен традиционно применяемого механического блока концевых выключателей (БКВ), а также для многооборотных электроприводов серии ЭП4 и неполноповоротного электропривода 2МПКЭ-4000-С-70.

Основные особенности

Обеспечивает легко осуществляемую и точную настройку электропривода и автоматизацию управления им.

Не имеет недостатков, вызываемых применением в БКВ микропереключателей и рычажно-кулачкового механизма.

Оснащение электроприводов блоками концевых выключателей ЭБКВ может осуществляться:

• при изготовлении электропривода согласно заказа,
• в рамках модернизации имеющихся у заказчика электроприводов, оснащенных механическим БКВ, заменой модуля механического БКВ в коробке путевых и моментных выключателей на модуль ЭБКВ, при этом доработка корпуса электропривода не требуется, замена механического БКВ на ЭБКВ может производиться непосредственно у заказчика.

Электроприводы оснащаются ЭБКВ в общепромышленном и взрывозащищенном исполнениях.

Настройка осуществляется от пульта дистанционной настройки через инфракрасный канал связи.

Электропитание осуществляется от сети переменного тока - 220 В, 50 Гц.

Функциональные возможности

Электронный блок ЭБКВ позволяет реализовать следующие функции:

• настройку без вскрытия электропривода путевых и моментных выключателей, настройка электропривода производится дистанционно от автономного пульта настройки через инфракрасный канал связи с расстояния до 1 м. Один пульт настройки может использоваться в работе с несколькими электроприводами; срабатывание двух концевых и двух промежуточных путевых выключателей (электромеханических реле) при достижении заданных положений выходного вала, дискретность их срабатывания составляет 10° от угла поворота выходного вала привода, что обеспечивает точность срабатывания 2,8% для однооборотной арматуры, 0,5% для 6 оборотной арматуры, 0,08% для 36 оборотной арматуры и 0,01 % для 200 оборотной арматуры, диапазон измерения - от 1 до 2000 оборотов;
• срабатывание двух моментных выключателей (электромеханических реле)при достижении заданных предельных значений крутящих моментов закрытия и открытия, настройка предельных значений моментов производится в пределах от 40% до 100% от максимального момента, развиваемого приводом, с дискретностью 3,8%;
• визуализация на светоиндикаторном табло ЭБКВ текущего положения запорного органа арматуры в процентах от его полного хода, а также факта и направления вращения вала электропривода, нахождения запорного элемента арматуры в положениях "открыто" и "закрыто", факта срабатывания моментных выключателей, причем визуализация осуществляется как при наличии сетевого питания, так и при его отсутствии - от резервного источника питания ЭБКВ. Резервный источник устанавливает потребитель ( 4 химических источника тока типа R6 или LR6 номинальным напряжением 1,5 В);
• передача информации о положении запорного органа арматуры и состоянии выключателей по цифровому каналу связи (интерфейс RS-485, протокол MODBUS)-для электроприводов общего назначения, перечень передаваемой информации уточняется по спецификации потребителя;
• передача информации о положении запорного элемента арматуры посредством унифицированного токового сигнала 4-20 mА (для электроприводов взрывозащищенного и общепромышленного исполнения); блокировка моментных датчиков при "срыве" запорного органа из крайних положений на 10% от полного хода (может изменяться от 0 до 100% по желанию заказчика);
• выдача сигнала блокировки электропривода на открывание при нахождении путевого датчика в положении "Открыто" и на закрывание в положении "Закрыто";
• выдача сигнала на отключение электродвигателя при отсутствии вращения вала электропривода после превышения установленного времени;
• энергонезависимое слежение за путевым датчиком и формирование информации о текущем положении запорного устройства арматуры;
• выдача интегральной информации об аварийных ситуациях;
• учёт числа циклов срабатываний электропривода;
• связь с пультом настройки и трансляцию команд и данных между пультом настройки посредством полнодуплексного инфракрасного канала как при наличии силового питания так и от резервного источника; исключение образования конденсата в конструктиве блока посредством обогревательного элемента; защита от несанкционированного доступа к изменению настроек.
