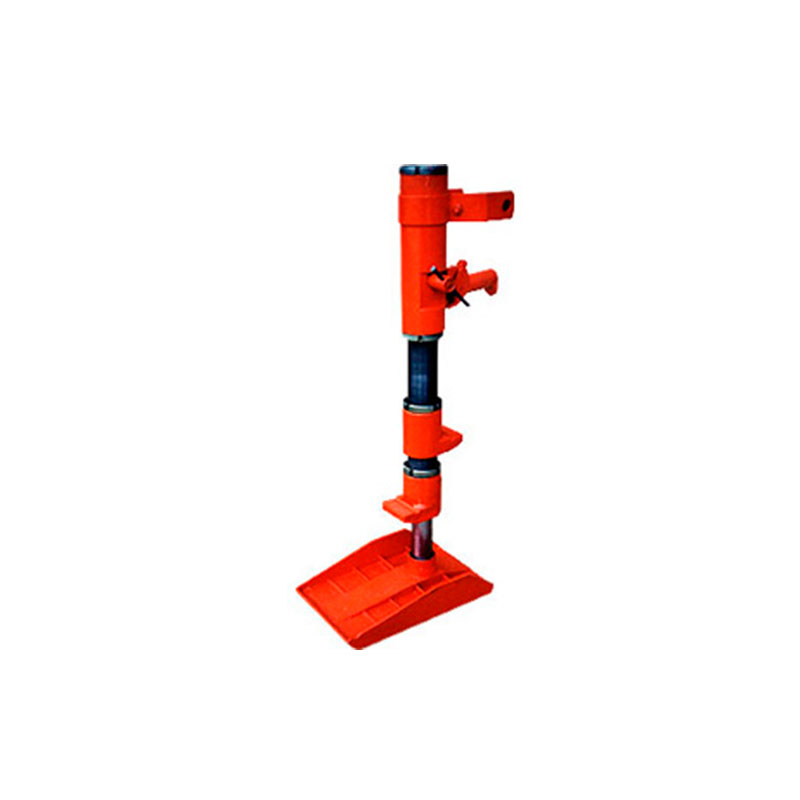

Домкрат гидравлический универсальный ДГ-20

Путевой гидравлический домкрат ДГ-20 предназначен для выполнения ремонтных работ и текущего обслуживания верхнего строения железнодорожного пути, а также подвижного состава железнодорожного транспорта.

Отличительные особенности

Домкрат отличается простотой конструкции, что существенно упрощает его техническое обслуживание и ремонт по сравнению с ранее выпускавшимися железнодорожными домкратами. Эти работы не представляют большого труда даже для слабооснащенных ремонтных мастерских.

Преимущества

Конструкция домкрата позволяет исключить его простои в ремонте за счет упрощения его разборки. Наиболее повреждаемая деталь - подошва – легко снимается, заменяется на исправную и может ремонтироваться отдельно от домкрата, исключая риск его повреждения при этом.

Исключает простой домкрата в ремонте и съемный насосный узел (насос с приводом и клапанной коробкой). Замена этих узлов может быть тоже произведена в кратчайший срок. Пробка масляного бачка может использоваться для опирания груза, что расширяет функциональные возможности домкрата и позволяет использовать его при обслуживании подвижного состава железнодорожного транспорта.

Область применения

Со сменными насадками домкрат может использоваться в аварийно-спасательных и строительных работах. Домкрат может работать в любом пространственном положении.

Сервисное обслуживание

Ремонт домкрата может централизовано осуществляться предприятием-изготовителем домкрата. Домкрат имеет значительный запас прочности основных деталей и рассчитан на длительную эксплуатацию при условии бережного к нему отношения и правильного применения.

Технические характеристики

• Максимальная грузоподъемность:
  • на подъемных лапах – 20 000 кг;
  • на пробке бачка – 7 500 кг.
• Максимальная раздвижность домкрата: 200 мм.
• Максимальная раздвижность за один рабочий ход рукоятки насоса: 2,2 мм.
• Максимальное усилие на съемной рукоятке привода насоса: 25 кгс.
• Максимальное давление рабочей жидкости в гидроцилиндре: 70 (700) МПа (кгс/см2).
• Рабочая жидкость: жидкие минеральные масла с кинематической вязкостью 5-15 м2/сек при t=50оС
• Заправочный объем бачка: 0,63 л.
• Диаметр поршня гидроцилиндра: 60 мм.
• Диаметр плунжера насоса: 12 мм.
• Максимальная масса домкрата: 33,0 кг.
