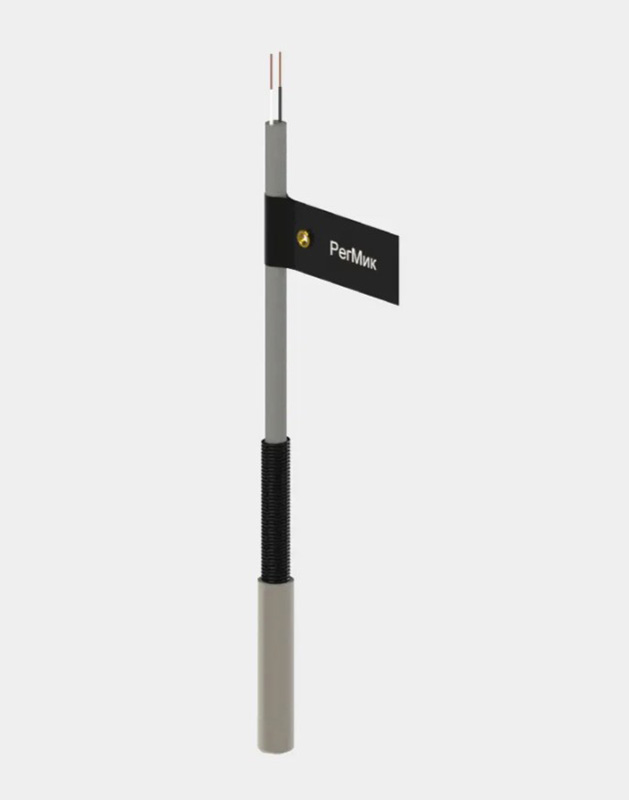

Датчик температуры ТЖК-102

Датчики температуры ТЖК-102 группы 1 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред, а также поверхности твердых тел в различных отраслях.

Температура – это наиболее распространенный измеряемый параметр, а  перегрев – это один из самых негативных факторов в работе оборудования, поэтому, существует огромное количество способов и мест применения датчиков температуры.

Технические характеристики

• Классы допуска – А, В, С (для ТС), 1, 2 (для ТП);
• Материал защитной арматуры – сталь 12Х18Н10Т;
• Степень защиты от воздействия пыли и воды – IP54;
• Конструкция термопреобразователей – неразборная;
• Сопротивление изоляции – не менее 100 МОм.

Условия эксплуатации

• температура окружающего воздуха от минус 50 до 50°С;
• относительная влажность воздуха не более 98% при температуре 35°С (без конденсации влаги);

Устройство и принцип работы

Принцип действия термопреобразователей сопротивления ТЖК-102  основан на изменении электрического сопротивления проводников и полупроводников в зависимости от температуры. Материал, из которого изготавливается такой датчик, должен обладать высоким температурным коэффициентом сопротивления, по возможности линейной зависимостью сопротивления от температуры, хорошей воспроизводимостью свойств инертностью к воздействиям окружающей среды. В наибольшей степени всем вышесказанным свойствам удовлетворяет платина; в чуть меньшей – медь.

Термопары – это исключительно дифференциальные температурные сенсоры. Они формируют электрический сигнал, пропорциональный разнице температур между двумя различными точками. Поэтому, место соединения (спай), которое мы используем, чтобы измерить необходимую температуру, называют «горячим» спаем, в то время как другое место соединения (от которого мы никак не можем избежать) называется «холодным» спаем.

Классификация датчиков температуры по типу измерительного (чувствительного) элемента

• термопреобразователи термоэлектрические (термопары):
  • термопары ТЖК

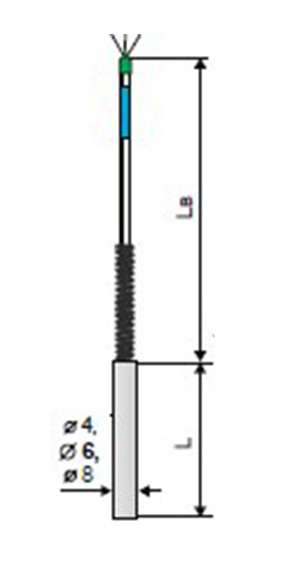

Рис.1 Схема габаритных размеров датчика температуры ТЖК-102
