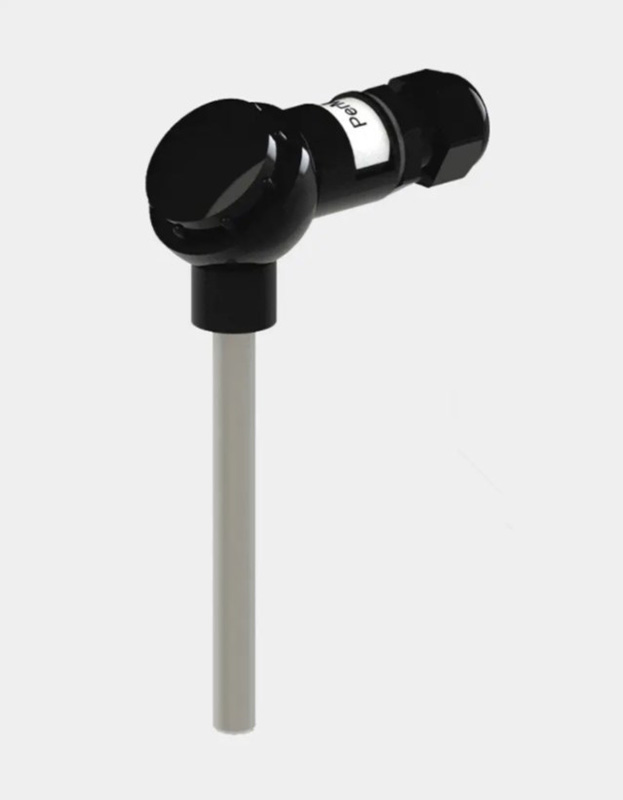

Датчик температуры ТЖК-001

Датчики температуры ТЖК-001 группы 0 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред, а также поверхности твердых тел в различных отраслях.

Температура – это наиболее распространенный измеряемый параметр, а  перегрев – это один из самых негативных факторов в работе оборудования, поэтому, существует огромное количество способов и мест применения датчиков температуры.

Технические характеристики

• схема соединения ЧЭ — двух-, трех-, четырехпроводная;
• материал защитной арматуры — нержавеющая сталь 12Х18Н10Т;
• степень защиты от воздействия пыли и воды — IP54;
• конструкция термопреобразователей (датчики температуры) — неразборная;
• сопротивление изоляции — не менее 100 МОм;
• классы допуска — А, В, С (для ТС), 1, 2 (для ТП).

Устройство и работа

Принцип действия термопреобразователей сопротивления ТЖК-001 основан на изменении электрического сопротивления проводников и полупроводников в зависимости от температуры. Материал, из которого изготавливается такой датчик, должен обладать высоким температурным коэффициентом сопротивления, по возможности линейной зависимостью сопротивления от температуры, хорошей воспроизводимостью свойств инертностью к воздействиям окружающей среды. В наибольшей степени всем вышесказанным свойствам удовлетворяет платина и немного меньше – медь.

Термопары – это исключительно дифференциальные температурные сенсоры. Они формируют электрический сигнал, пропорциональный разнице температур между двумя различными точками. Поэтому, место соединения (спай), которое мы используем, чтобы измерить необходимую температуру, называют «горячим» спаем, в то время как другое место соединения (от которого мы никак не можем избежать) называется «холодным» спаем.

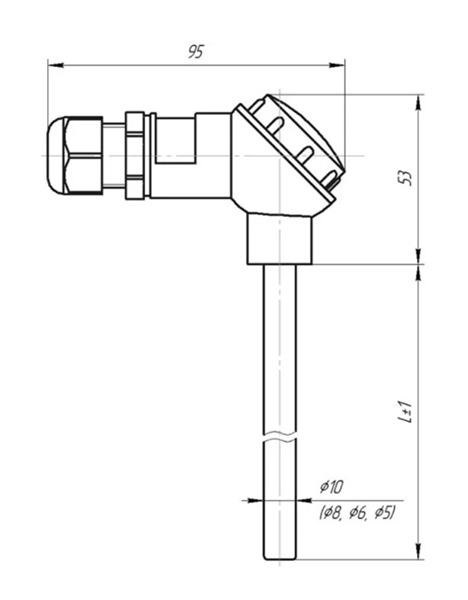

Рис.1 Схема габаритных размеров ТЖК-001
