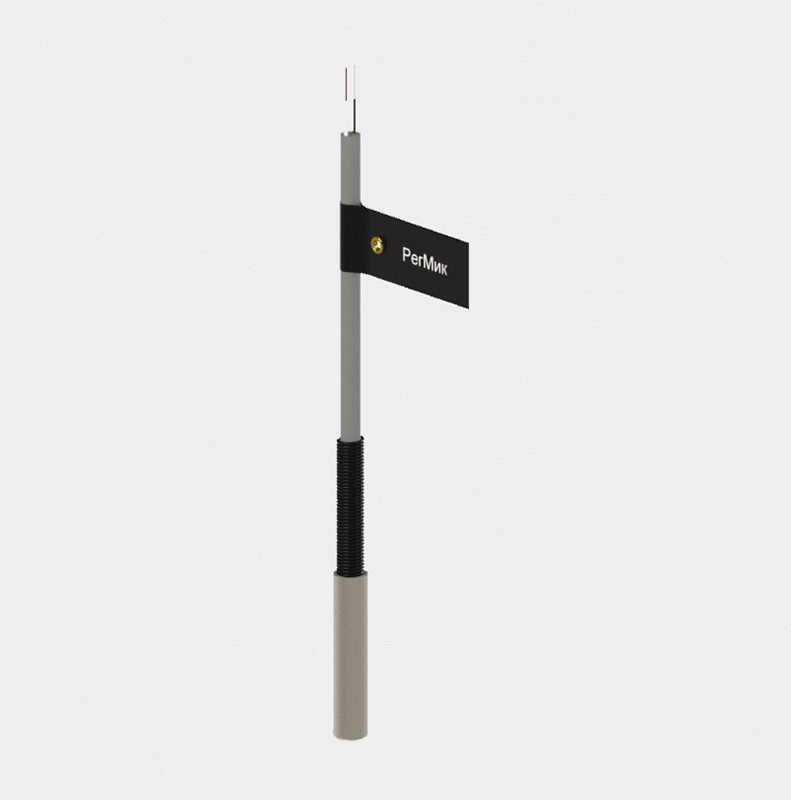

Датчик температуры ТХК-101п

Датчики температуры ТХК-101п группы 1 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред, а также поверхности твердых тел в различных отраслях.

Устройство и работа

Принцип действия термопреобразователей сопротивления ТХК-101п основан на изменении электрического сопротивления проводников и полупроводников в зависимости от температуры. Материал, из которого изготавливается такой датчик, должен обладать высоким температурным коэффициентом сопротивления, по возможности линейной зависимостью сопротивления от температуры, хорошей воспроизводимостью свойств инертностью к воздействиям окружающей среды. В наибольшей степени всем вышесказанным свойствам удовлетворяет платина; в чуть меньшей – медь.

Термопары – это исключительно дифференциальные температурные сенсоры. Они формируют электрический сигнал, пропорциональный разнице температур между двумя различными точками. Поэтому, место соединения (спай), которое мы используем, чтобы измерить необходимую температуру, называют «горячим» спаем, в то время как другое место соединения (от которого мы никак не можем избежать) называется «холодным» спаем.

Температура – это наиболее распространенный измеряемый параметр, а  перегрев – это один из самых негативных факторов в работе оборудования, поэтому, существует огромное количество способов и мест применения датчиков температуры.

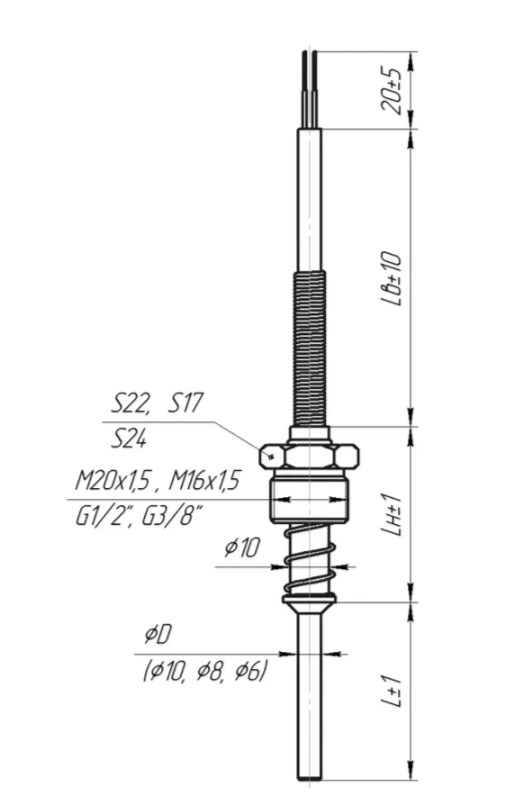

Рис.1 Схема габаритных размеров датчика температуры ТХК-101п

Технические характеристики

• Классы допуска — А, В, С (для ТС), 1, 2 (для ТП);
• Схема соединения ЧЭ — двух-, трех-, четырехпроводная;
• по типу ЧЭ делятся на:
  • термоэлектрические преобразователи (термопары) — ТХК-101п (L),
• Материал защитной арматуры — сталь 12Х18Н10Т;
• Степень защиты от воздействия пыли и воды — IP54;
• Конструкция термопреобразователей — неразборная;
• Сопротивление изоляции — не менее 100 МОм.
