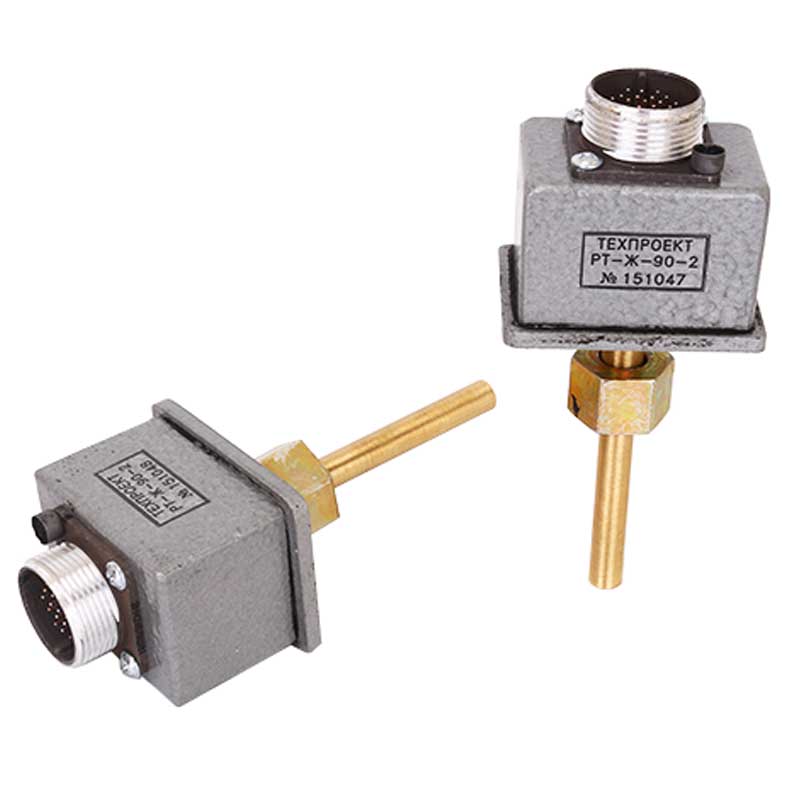

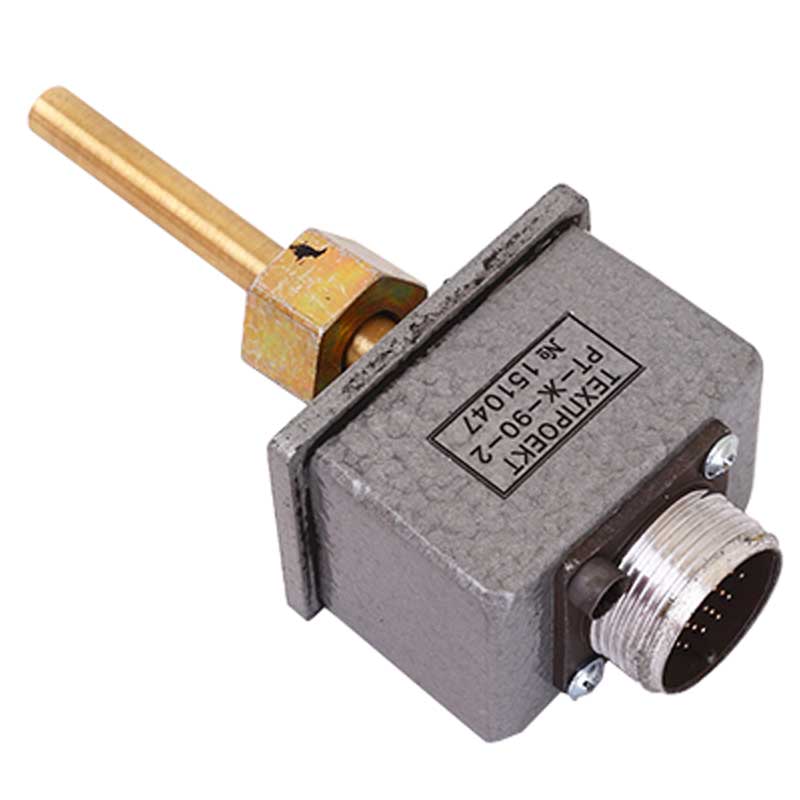

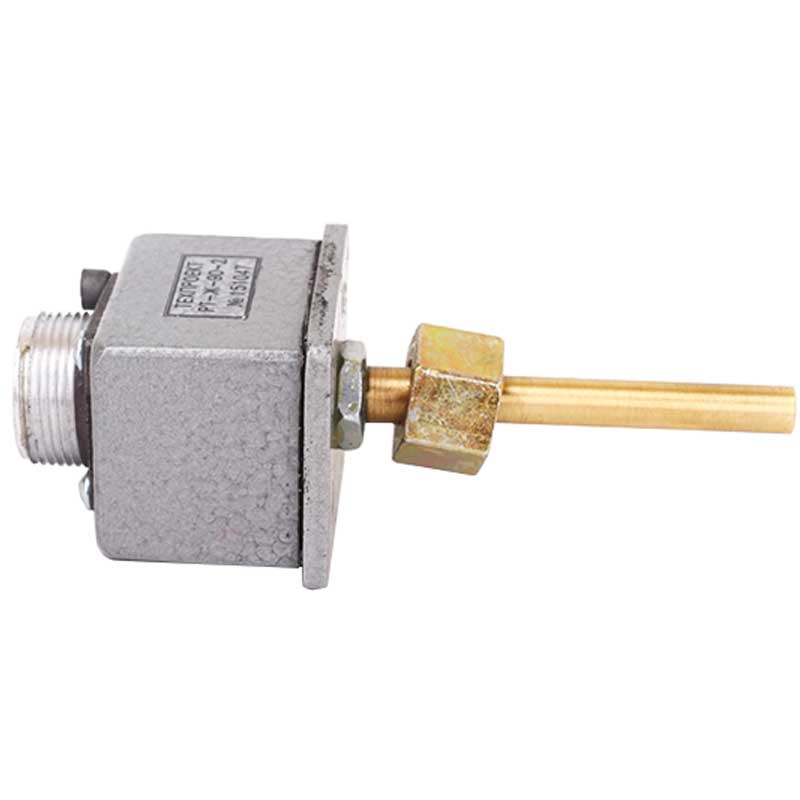

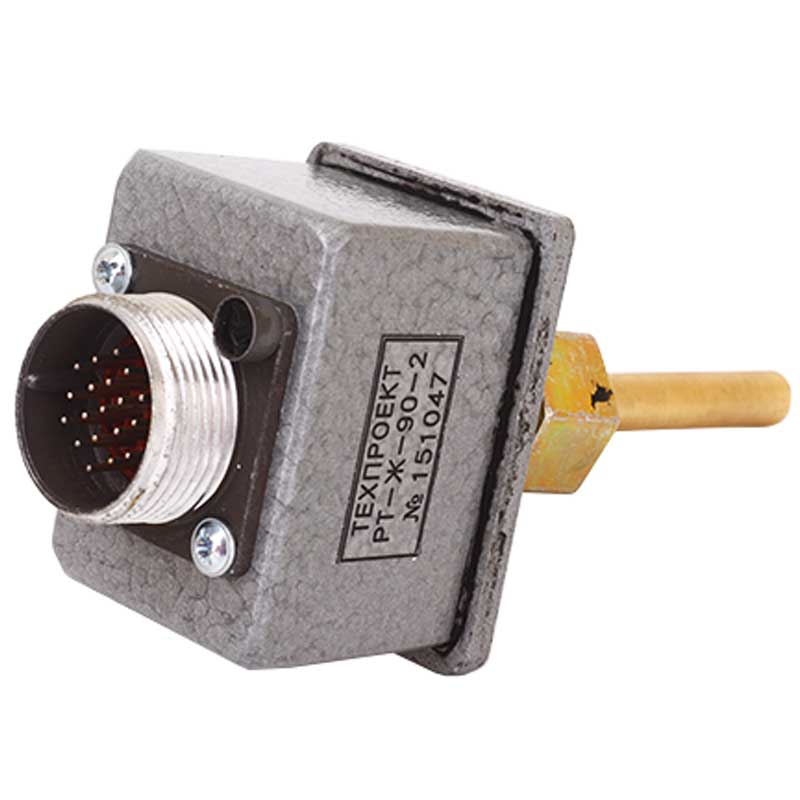

Датчик температуры РТ-Ж

Реле температуры РТ-Ж ААРЛ.433647.004 предназначено для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле.

Область применения

Реле предназначено для установки на стационарных установках холодильной техники, отопления и в других автоматизированных системах управления.

Реле применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Датчик-реле температуры РТ-Ж изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С.

Зона возврата направлена в сторону понижения температуры. Т.к. реле имеет перекидной контакт, можно организовать работу с зоной возврата направленной в сторону повышения температуры.

Способа крепления РТ-Ж - гайка М18. Глубина погружения реле в измеряемую среду - 60 мм. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.

Комплект поставки

• Реле температуры РТ-Ж
• Прокладка
• Розетка 2РМТ24КПН19Г1В1В
• паспорт

Структура условного обозначения

Условное обозначение реле - РТ-Ж-X-Y(Z), где Х – температура срабатывания, указанная в градусах;

• Y=1 – с гистерезисом,
• Y=2 – без гистерезиса (гистерезис равен 1°С);
• (Z) – значение гистерезиса, указанное в градусах.

Пример записи реле температуры РТ-Ж ААРЛ.433647.004 с уставкой + 63°С, с гистерезисом, значение гистерезиса 7°С:

• Реле температуры РТ-Ж-63-1(7) ААРЛ.421451.004ТУ.

Устройство и работа

Реле конструктивно состоит из:

• корпуса,
• соединителя,
• печатной платы с элементами, обеспечивающими функционирование;
• тонкостенной латунной гильзы, контактирующей со средой, в которой измеряется температура;
• преобразователя температуры, размещенного внутри гильзы.

Принцип работы реле заключается в измерении температуры среды и срабатывании электронной схемы при повышении до температурной уставки, что приводит к переключению выходного реле. Обратное переключение реле происходит при снижении температуры ниже уставки на величину гистерезиса.

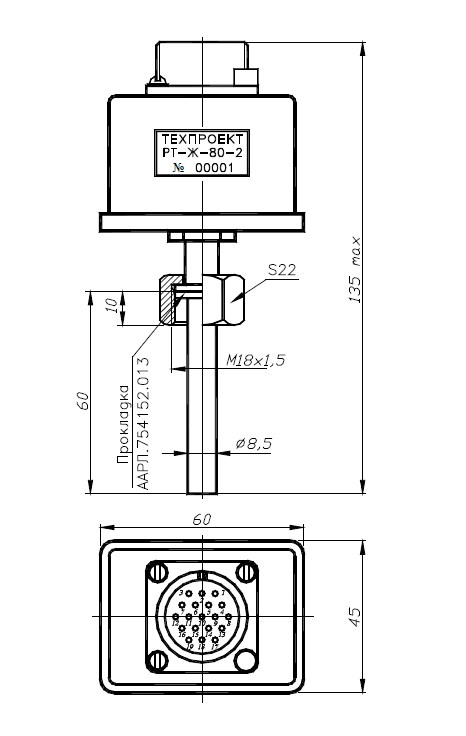

Рис.1 Схема габаритных размеров датчика температуры РТ-Ж

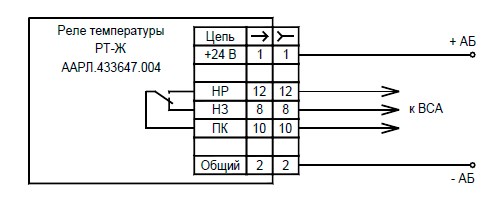

Рис.2 Схема подключения
