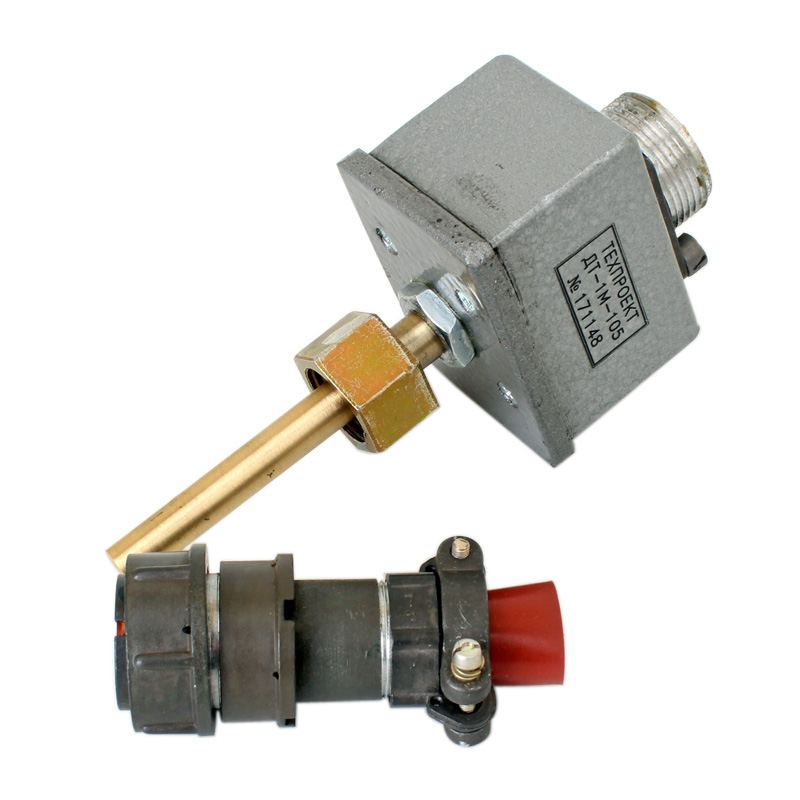

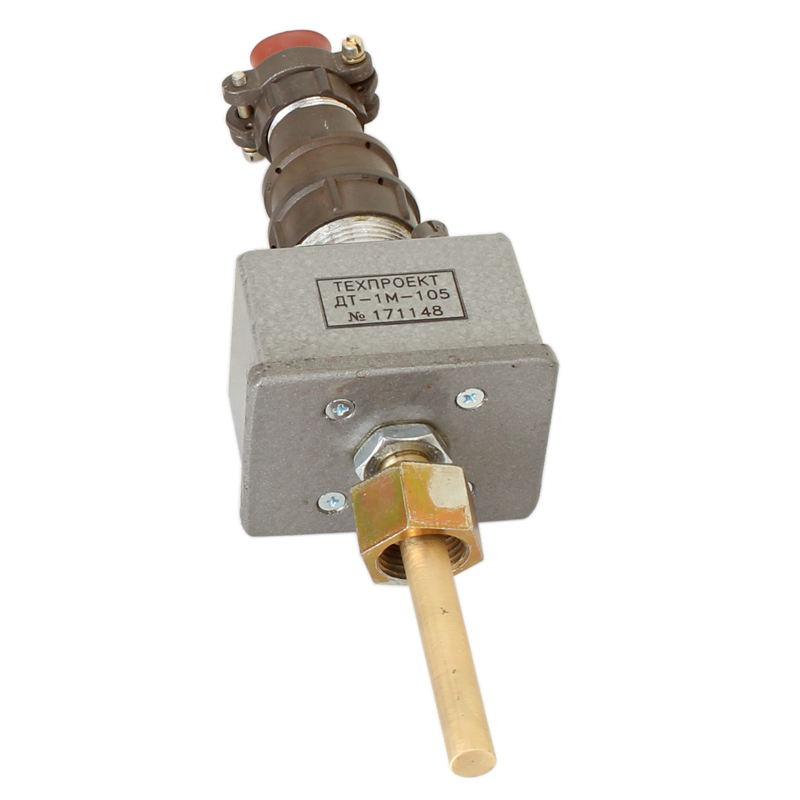

Датчик температуры ДТ-1М-ХТ

Цена по запросу

В наличии

Артикул товара: 278

pdf Руководство по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 29.04.2024 * 1050 ₽**

СДЭК 30.04.2024* 920 ₽**

DPD 28.04.2024* 400 ₽**

Самовывоз 29.04.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Датчики температуры и влажности
Производитель	Техпроект

Дополнительные характеристики
Напряжение питания	48-83,2 В
Степень защиты	IP65
Область применения	Системы автоматического контроля и регулирования, Для вспомогательных дизелей, Для главных дизелей, Для дизель-генераторов, Для тепловозов, Для нагревательных установок, На замыкание, На размыкание
Другие особенности	ДТ

Датчик температуры ДТ-1М-ХТ применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Структура условного обозначения

ДТ-1М-ХТ, где
- Х – температура срабатывания (уставка) в градусах;
- Т – напряжение питания и коммутации 75 В;
- Н – присоединение штуцер М27.

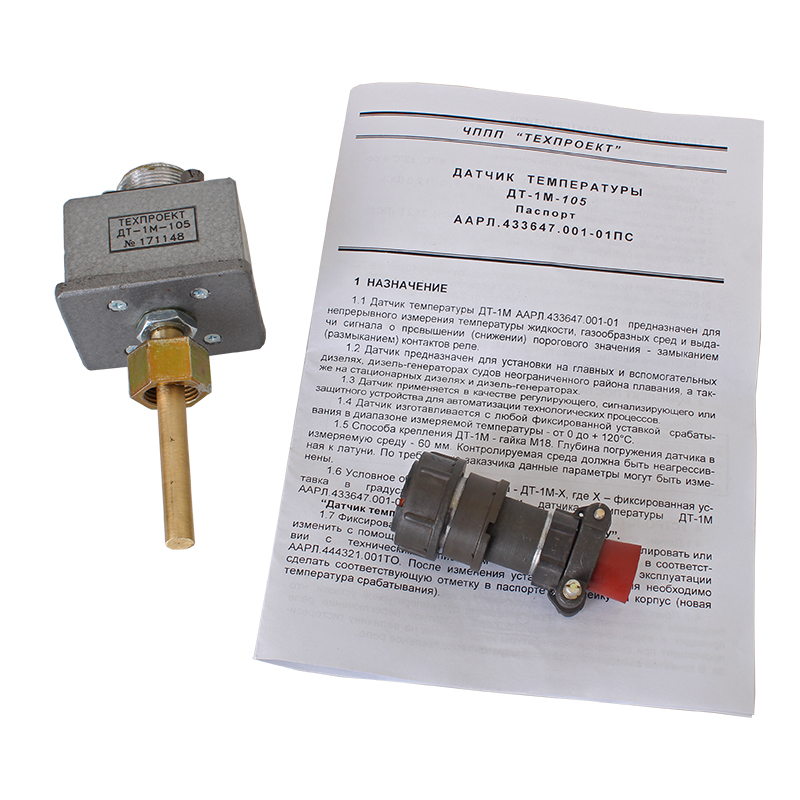

Комплект поставки

датчик температуры ДТ-1М-ХТ ААРЛ.421451.001ТУ;
комплект монтажных частей;
паспорт;

Отличительные особенности

Датчики температуры предназначены для установки:

на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания;
на стационарных дизелях и дизель-генераторах;
на дизелях и дизель-генераторах тепловозов;
для автоматизации стационарных и установленных на тепловозах холодильных, нагревательных установок.

Датчики температуры ДТ-1М-ХТ обеспечивают:

непрерывное измерение температуры контролируемой среды;
выдачу сигнала о превышении порогового значения измеряемой температуры - замыканием (размыканием) контактов реле;
выдачу сигнала о снижении измеряемой температуры ниже порогового значения на величину гистерезиса (зона возврата) - размыканием (замыканием) контактов реле.

Датчики температуры ДТ-1М-ХТ изготавливаются трех типов:

для измерения температуры жидкости и газообразных сред, с напряжением питания и коммутации 75 В, с присоединением гайка М18– ДТ-1М-ХТ ААРЛ.433647.001-02;

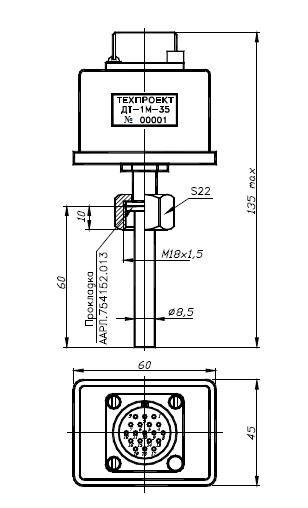

"Схема габаритных размеров датчика температуры ДТ-1М-ХТ"

Рис.1 Схема габаритных размеров датчика температуры ДТ-1М-ХТ

Диапазон измеряемой температуры:*
ДТ-1М-ХТ, °С	0…+120
Величина гистерезиса (зона возврата)*, °С	5
Погрешность измерения:*
в диапазоне -10 … +85°С, °С	±1
в остальном диапазоне, °С	±2
Напряжение питания:
ДТ-1М-ХТ, В	48…83,2 (DC)
Потребляемый ток, не более, мА	30
Электрические параметры контактов реле:
максимальное коммутируемое напряжение:
ДТ-1М-ХТ, В	83,2 (DC1)
максимальный коммутируемый ток:
ДТ-1М-ХТ, А	0,5
Габаритные размеры, мм	60 х 135 х 45
Масса, не более, кг	0,2
Степень защиты по ГОСТ 14254-96:	IР65
