Датчик температуры ДРТ-ЖК

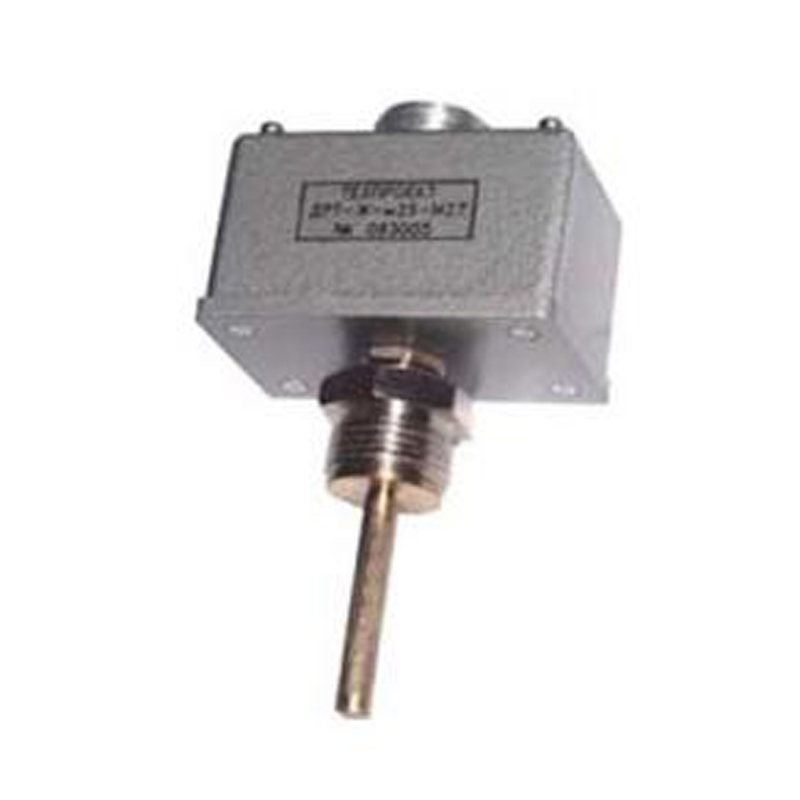

Датчик-реле температуры ДРТ-ЖК ААРЛ.433647.006-04 предназначен для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле.

Область применения

Датчик предназначен для установки на стационарных и используемых на железнодорожном транспорте установках холодильной техники, отопления и в других автоматизированных системах управления.

Датчик применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С.

В зависимости от способа крепления датчик изготавливается в трех вариантах - с гайкой М18, со штуцером М24 (для сквозных отверстий) и со штуцером М27 (для отверстий с упором). Глубина погружения датчика в измеряемую среду 70 … 83 мм, в зависимости от способа крепления. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.

Условное обозначение

Условное обозначение датчика-реле - ДРТ-ЖК-X-Y, где Х – температура срабатывания, указанная в градусах; Y- способ крепления (гайка М18, штуцер М24, штуцер М27).

Устройство и принцип работы

Датчик конструктивно состоит из:

• корпуса,
• соединителя,
• печатной платы с элементами, обеспечивающими функционирование;
• тонкостенной латунной гильзы, контактирующей со средой, в которой измеряется температура;
• преобразователя температуры, размещенного внутри гильзы.

Принцип работы датчика заключается в измерении температуры среды и срабатывании электронной схемы при достижении фиксированной уставки, что приводит к переключению выходного реле. Обратное переключение реле происходит при снижении температуры ниже уставки на величину гистерезиса.

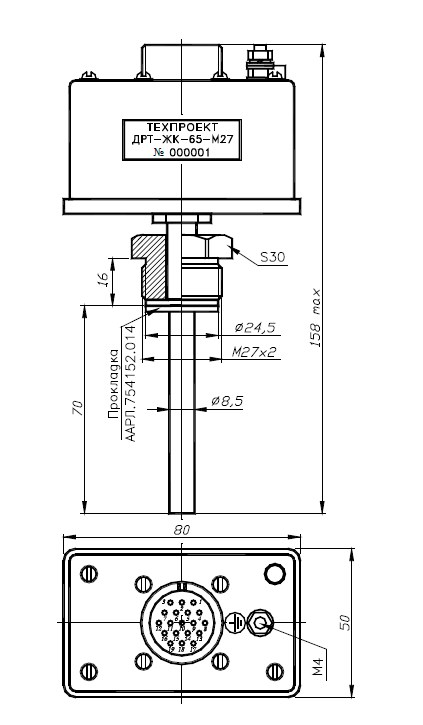

Рис.1 Схема габаритных размеров датчика-реле температуры ДРТ-ЖК

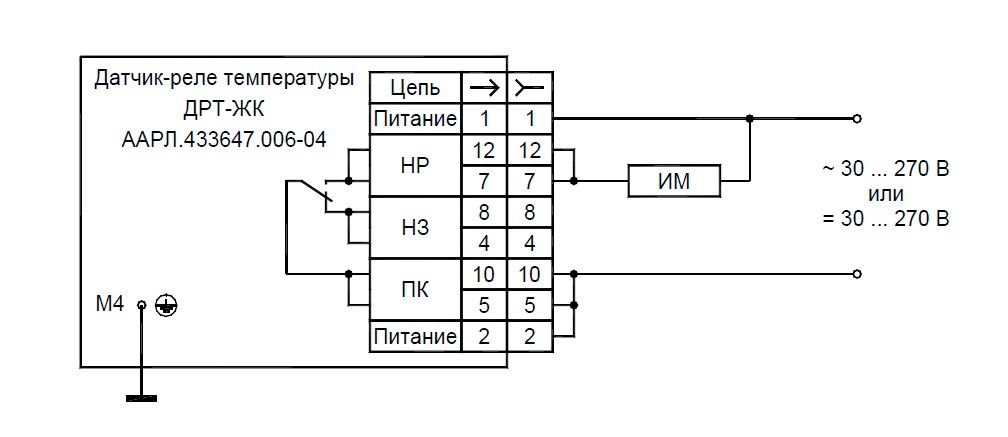

Рис.2 Схема подключения
