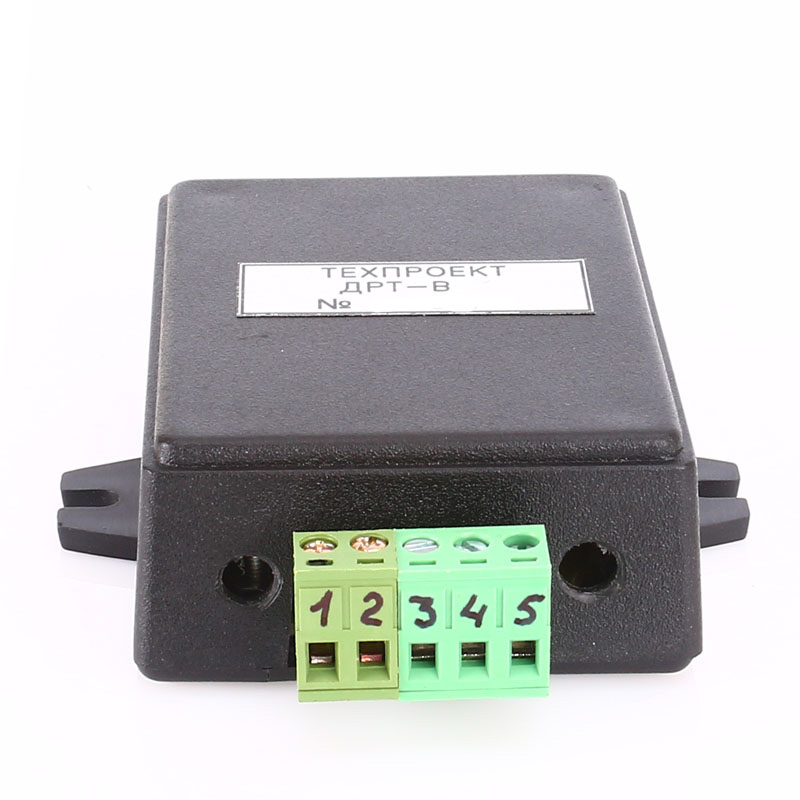

Датчик температуры ДРТ-В

Цена по запросу
В наличии
Артикул товара: 326
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 12.12.2021 * 1050 ₽**

СДЭК 13.12.2021* 920 ₽**

DPD 11.12.2021* 400 ₽**

Самовывоз 12.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики температуры и влажности
Производитель Техпроект
Дополнительные характеристики
Напряжение питания30-270 В
Диапазон измерений-40-70 градусов
Степень защитыIP21
Конструктивное исполнениеРеле
Область примененияСистемы автоматического контроля и регулирования, Железнодорожный транспорт, На замыкание, На размыкание
Другие особенностиДРТ-В

Датчик-реле температуры ДРТ-В ААРЛ.433647.006-02 предназначен для непрерывного измерения температуры воздуха и выдачи сигнала о превышении (снижении) порогового значения -замыканием (размыканием) контактов реле.

Область применения

Датчик предназначен для установки на стационарных и используемых на железнодорожном транспорте установках вентиляции, отопления и в других  автоматизированных системах управления.

Датчик применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 70°С.

Зона возврата направлена в сторону понижения температуры. Т.к. датчик имеет перекидной контакт, можно организовать работу датчика с зоной возврата направленной в сторону повышения температуры.

Технические характеристики

Диапазон измеряемой температуры:*



ДРТ-В, °С

-40…+70

Величина гистерезиса (зона возврата)*, °С

5

Погрешность измерения:*



в диапазоне -10 … +85°С, °С

±1

в остальном диапазоне, °С

±2

Напряжение питания, В

30…270 (АC или DC)

Потребляемый ток, не более:



ДРТ-В, мА

50

Электрические параметры контактов реле:



максимальное коммутируемое напряжение:



ДРТ-В, В

400 (АC1)

ДРТ-В, В

300 (DC1)

максимальный коммутируемый ток:



ДРТ-В, А

16,0

Габаритные размеры:



ДРТ-В, мм

89 х 78 х 28

Масса, не более:



ДРТ-В, кг

0,2

Степень защиты по ГОСТ 14254-96:



ДРТ-В

IР21

Структура условного обозначения

Условное обозначение датчика-реле - ДРТ-В-X, где Х – температура срабатывания, указанная в градусах.

Пример записи датчика-реле температуры ДРТ-В  ААРЛ.433647.006-02 с уставкой + 25°С:

  • Датчик-реле температуры  ДРТ-В-25  ААРЛ.433647.006ТУ

Устройство и принцип работы

Датчик  конструктивно состоит из:

  • корпуса,
  • соединителя,
  • печатной платы с элементами, обеспечивающими функционирование;
  • преобразователя температуры, закрепленного на корпусе.

Принцип работы датчика заключается в измерении температуры среды и срабатывании электронной схемы при повышении до температурной уставки, что приводит к переключению выходного реле. Обратное переключение реле происходит при снижении температуры ниже уставки на величину гистерезиса.

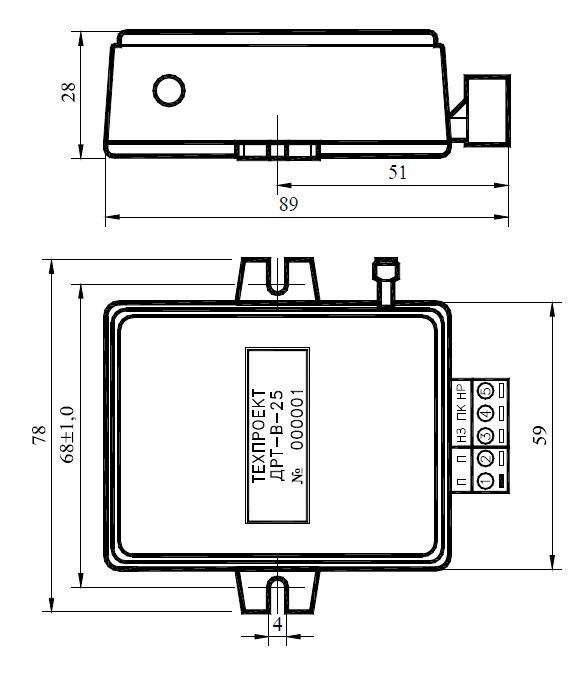

"Схема габаритных размеров датчика-реле ДРТ-В"

Рис.1 Схема габаритных размеров датчика-реле ДРТ-В

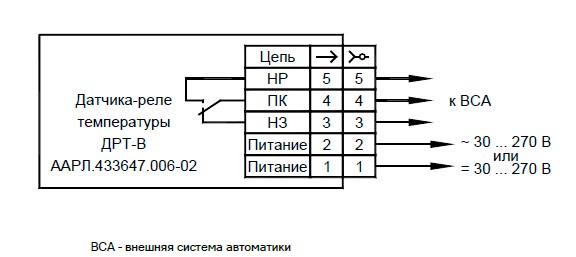

"Схема подключения"

Рис.2 Схема подключения
