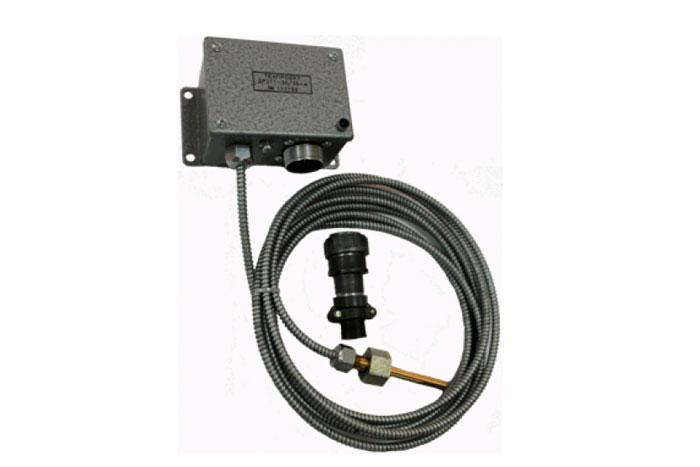

Датчик температуры ДР221

Цена по запросу
В наличии
Артикул товара: 291
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 06.12.2022 * 1050 ₽**

СДЭК 07.12.2022* 920 ₽**

DPD 05.12.2022* 400 ₽**

Самовывоз 06.12.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики температуры и влажности
Производитель Техпроект
Дополнительные характеристики
Напряжение питания30-270 В
Диапазон измерений-50-125 градусов
Степень защитыIP65
Конструктивное исполнениеС сальником, Реле
Область примененияСистемы автоматического контроля и регулирования, Для вспомогательных дизелей, Для главных дизелей, Для дизель-генераторов, Для тепловозов, Для нагревательных установок, На замыкание, На размыкание
Другие особенностиДР

Датчик-реле температуры ДР221 применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Технические характеристики

Диапазон измеряемой температуры, °С

-50…+125

Погрешность измерения:


в диапазоне -10 … +85°С, °С

в>

±1

в остальном диапазоне, °С

±2

Напряжение питания:



ДР221, В

30 … 270 (AC или DC)

Потребляемый ток, не более, мА

50

Электрические параметры контактов реле:



максимальное коммутируемое напряжение, В

400 (АC1), 300 (DC1)

максимальный коммутируемый ток, А

10,0

Глубина погружения чувствительного элемента:



ДР221, мм

60

Максимальная длина соединительной трубки, м

10

Габаритные размеры вторичного преобразователя, мм

96 х 70 х 55

Масса датчика с соединительной трубкой 10 метров в комплекте с панелью ААРЛ.742448.001, не более, кг

1,2

Степень защиты по ГОСТ 14254-96

IР65

Условия эксплуатации

Сохраняет работоспособность в условиях воздействия:

  • температуры окружающей среды:
    • для вторичного преобразователя - от минус 40 °С до плюс 85 °С;
    • для чувствительного элемента - от минус 55 °С до плюс 125 °С;
  • относительной влажности воздуха (95±3)% при температуре плюс 40 °С;
  • вибрации в диапазоне частот от 10 до 100 Гц:
    • для вторичного преобразователя - 4,0 g;
    • для чувствительного элемента - 15,0 g;
  • ударов с ускорением:
    • для вторичного преобразователя - 5,0 g;
    • для чувствительного элемента - 20,0 g;
  • магнитного поля напряженностью 400 А/м, образованного как переменным током
  • частотой 50 Гц, так и постоянным током при любом направлении поля;
  • электростатических разрядов с амплитудой импульса напряжения 8 кВ;
  • радиочастотных электромагнитных полей в диапазоне от 30 до 500 МГц с напряженностью электрической составляющей поля 10 В/м.

Тип

Напряжение питания, В

Глубина погружения, мм

Присоединение

Заменяет

ДР221

30…270 (АC), 30…270 (DC)

60

Гайка М18

ТАМ102-…-05, КРМ,
ТАМ102-…-07, Т32М

Функциональные особенности

Датчики-реле температуры ДР221 предназначены для установки:

  • на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания;
  • на стационарных дизелях и дизель-генераторах;
  • на дизелях и дизель-генераторах железнодорожного и автомобильного транспорта;
  • на стационарных и используемых на железнодорожном и автомобильном транспорте установках холодильной техники;
  • на стационарных и используемых на железнодорожном и автомобильном транспорте отопительных установках;
  • на стационарных установках вентиляции.

Датчики-реле температуры ДР221 обеспечивают:

  • непрерывное измерение температуры контролируемой среды;
  • выдачу сигнала о превышении порогового значения измеряемой температуры -  замыканием (размыканием) контактов реле;
  • выдачу сигнала о снижении измеряемой температуры ниже порогового значения на величину гистерезиса (зона возврата) - размыканием (замыканием) контактов реле.

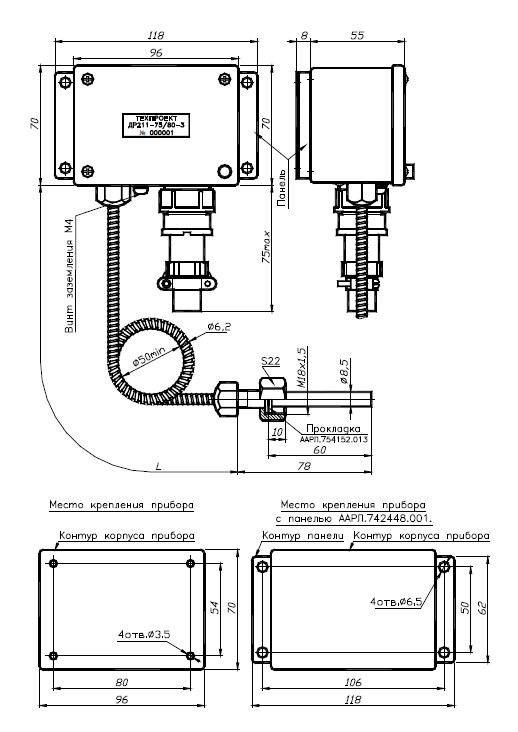

"Схема габаритных размеров датчика ДР221"

Рис.1 Схема габаритных размеров датчика ДР221

Комплектация

  • датчик-реле температуры ДР221
  • комплект монтажных частей;
  • панель ААРЛ.742448.001 (поставляется по дополнительному заказу);
  • комплект (штуцер М24 с сальником) ААРЛ.341217.001 (поставляется по дополнительному заказу);
  • паспорт;
  • техническое описание и инструкция по эксплуатации (поставляется по дополнительному заказу на партию приборов).
