Датчик температуры ДР213
ТК Деловые линии 18.09.2024 * 1050 ₽**
СДЭК 19.09.2024* 920 ₽**
DPD 17.09.2024* 400 ₽**
Самовывоз 18.09.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
Основные характеристики | |
---|---|
Категория | Датчики температуры и влажности |
Производитель | Техпроект |
Дополнительные характеристики | |
---|---|
Напряжение питания | 8-30 В |
Диапазон измерений | -50-120 градусов |
Степень защиты | IP65 |
Конструктивное исполнение | С сальником, Реле |
Область применения | Системы автоматического контроля и регулирования, Для вспомогательных дизелей, Для главных дизелей, Для дизель-генераторов, Для тепловозов, Для нагревательных установок, На замыкание, На размыкание |
Другие особенности | ДР |

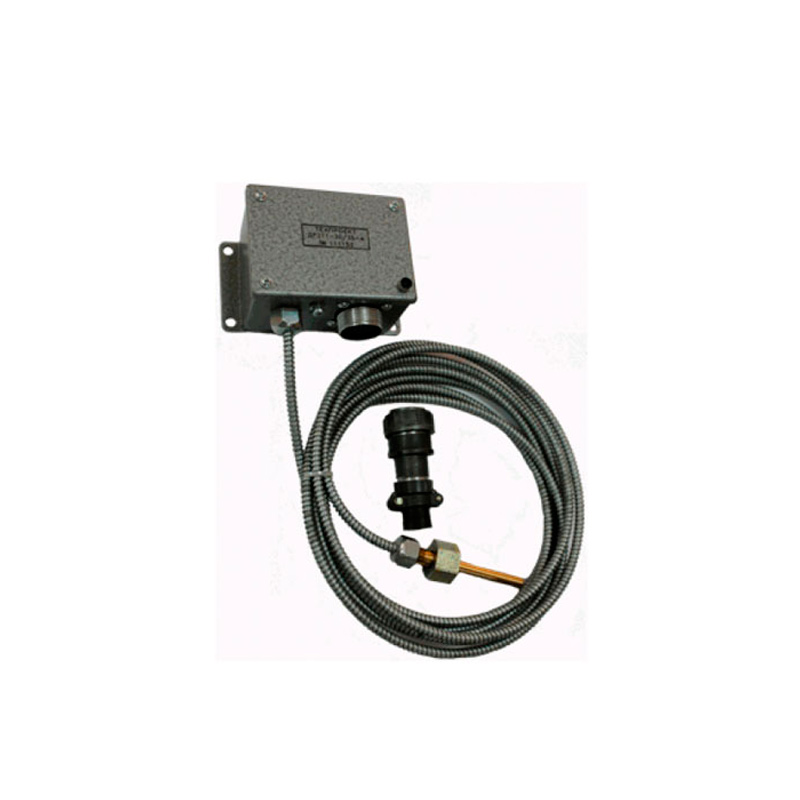

Датчик-реле температуры ДР213 применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.
Комплектация
- датчик-реле температуры ДР213
- комплект монтажных частей;
- панель ААРЛ.742448.001 (поставляется по дополнительному заказу);
- комплект (штуцер М24 с сальником) ААРЛ.341217.001 (поставляется по дополнительному заказу);
- паспорт;
- техническое описание и инструкция по эксплуатации (поставляется по дополнительному заказу на партию приборов).
Диапазон измеряемой температуры, °С |
-50…+125 |
Погрешность измерения: |
|
в диапазоне -10 … +85°С, °С в> |
±1 |
в остальном диапазоне, °С |
±2 |
Напряжение питания: |
|
ДР213, В |
8 … 30 (AC) |
Потребляемый ток, не более, мА |
50 |
Электрические параметры контактов реле: |
|
максимальное коммутируемое напряжение, В |
400 (АC1), 300 (DC1) |
максимальный коммутируемый ток, А |
10,0 |
Глубина погружения чувствительного элемента: |
|
ДР213, мм |
150 |
Максимальная длина соединительной трубки, м |
10 |
Габаритные размеры вторичного преобразователя, мм |
96 х 70 х 55 |
Масса датчика с соединительной трубкой 10 метров в комплекте с панелью ААРЛ.742448.001, не более, кг |
1,2 |
Степень защиты по ГОСТ 14254-96 |
IР65 |
Условия эксплуатации
Сохраняет работоспособность в условиях воздействия:
- температуры окружающей среды:
- для вторичного преобразователя - от минус 40 °С до плюс 85 °С;
- для чувствительного элемента - от минус 55 °С до плюс 125 °С;
- относительной влажности воздуха (95±3)% при температуре плюс 40 °С;
- вибрации в диапазоне частот от 10 до 100 Гц:
- для вторичного преобразователя - 4,0 g;
- для чувствительного элемента - 15,0 g;
- ударов с ускорением:
- для вторичного преобразователя - 5,0 g;
- для чувствительного элемента - 20,0 g;
- магнитного поля напряженностью 400 А/м, образованного как переменным током
- частотой 50 Гц, так и постоянным током при любом направлении поля;
- электростатических разрядов с амплитудой импульса напряжения 8 кВ;
- радиочастотных электромагнитных полей в диапазоне от 30 до 500 МГц с напряженностью электрической составляющей поля 10 В/м.
Функциональные особенности
Датчики-реле температуры ДР213 предназначены для установки:
- на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания;
- на стационарных дизелях и дизель-генераторах;
- на дизелях и дизель-генераторах железнодорожного и автомобильного транспорта;
- на стационарных и используемых на железнодорожном и автомобильном транспорте установках холодильной техники;
- на стационарных и используемых на железнодорожном и автомобильном транспорте отопительных установках;
- на стационарных установках вентиляции.
Датчики-реле температуры ДР213 обеспечивают:
- непрерывное измерение температуры контролируемой среды;
- выдачу сигнала о превышении порогового значения измеряемой температуры - замыканием (размыканием) контактов реле;
- выдачу сигнала о снижении измеряемой температуры ниже порогового значения на величину гистерезиса (зона возврата) - размыканием (замыканием) контактов реле.

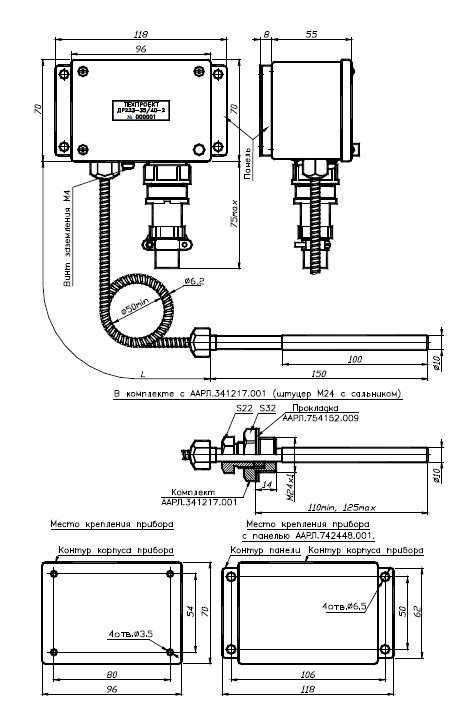

Рис.1 Схема габаритных размеров датчика ДР213
Тип |
Напряжение питания, В |
Глубина погружения, мм |
Присоединение |
Заменяет |
ДР213 |
8…30 (АC), 10…32 (DC) |
150 |
(доп. штуцер М24 с сальником) |
ТАМ102-1-03, ТАМ102-1-04, |
