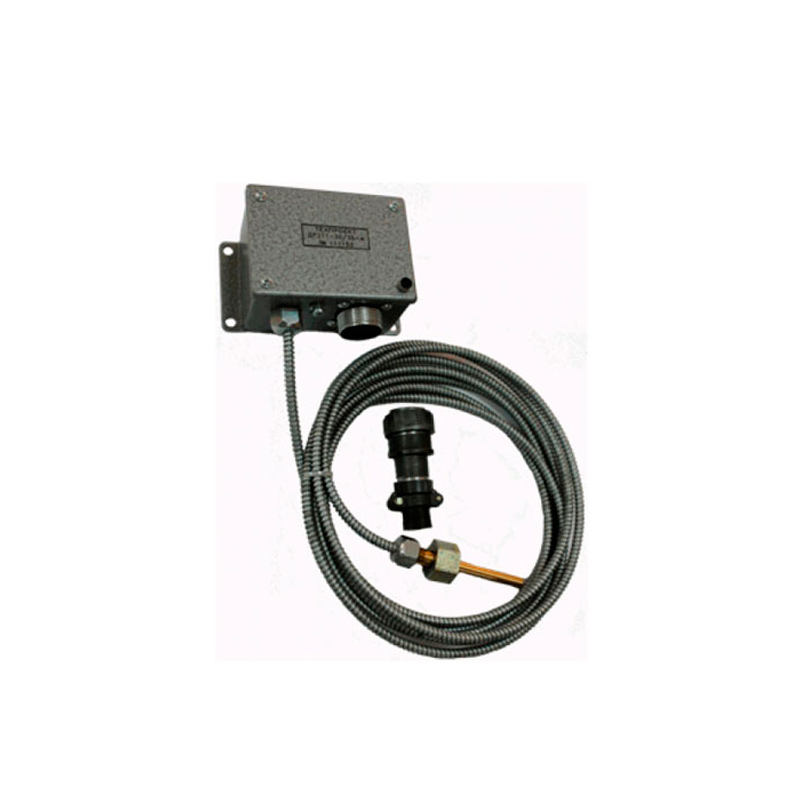

Датчик температуры ДР211

Цена по запросу

В наличии

Артикул товара: 282

pdf Руководство по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 06.05.2024 * 1050 ₽**

СДЭК 07.05.2024* 920 ₽**

DPD 05.05.2024* 400 ₽**

Самовывоз 06.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Датчики температуры и влажности
Производитель	Техпроект

Дополнительные характеристики
Напряжение питания	8-30 В, 10-32 В
Диапазон измерений	-50-120 градусов
Степень защиты	IP65
Конструктивное исполнение	С сальником, Реле
Область применения	Системы автоматического контроля и регулирования, Для вспомогательных дизелей, Для главных дизелей, Для дизель-генераторов, Для тепловозов, Для нагревательных установок, На замыкание, На размыкание
Другие особенности	ДР

Датчик-реле температуры ДР211 применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Комплектация

датчик-реле температуры ДР2 ААРЛ.433647.008ТУ;
комплект монтажных частей;
панель ААРЛ.742448.001 (поставляется по дополнительному заказу);
комплект (штуцер М24 с сальником) ААРЛ.341217.001 (поставляется по дополнительному заказу);
паспорт;
техническое описание и инструкция по эксплуатации (поставляется по дополнительному заказу на партию приборов).

Технические характеристики
Диапазон измеряемой температуры, °С	-50…+125
Погрешность измерения:
в диапазоне -10 … +85°С, °С в>	±1
в остальном диапазоне, °С	±2
Напряжение питания:
ДР211, В	8 … 30 (AC), 10…32 (DC)
Потребляемый ток, не более, мА	50
Электрические параметры контактов реле:
максимальное коммутируемое напряжение, В	400 (АC1), 300 (DC1)
максимальный коммутируемый ток, А	10,0
Глубина погружения чувствительного элемента:
ДР211, мм	60
Максимальная длина соединительной трубки, м	10
Габаритные размеры вторичного преобразователя, мм	96 х 70 х 55
Масса датчика с соединительной трубкой 10 метров в комплекте с панелью ААРЛ.742448.001, не более, кг	1,2
Степень защиты по ГОСТ 14254-96	IР65

Функциональные особенности

Датчики-реле температуры ДР2 предназначены для установки:

на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания;
на стационарных дизелях и дизель-генераторах;
на дизелях и дизель-генераторах железнодорожного и автомобильного транспорта;
на стационарных и используемых на железнодорожном и автомобильном транспорте установках холодильной техники;
на стационарных и используемых на железнодорожном и автомобильном транспорте отопительных установках;
на стационарных установках вентиляции.

Датчики-реле температуры ДР2 обеспечивают:

непрерывное измерение температуры контролируемой среды;
выдачу сигнала о превышении порогового значения измеряемой температуры - замыканием (размыканием) контактов реле;
выдачу сигнала о снижении измеряемой температуры ниже порогового значения на величину гистерезиса (зона возврата) - размыканием (замыканием) контактов реле.

Структура условного обозначения

ДР2хх-tот./tср.-L, где
- 2хх – тип датчика;
- tот. - температура отпускания в °С;
- tср. - температура срабатывания в °С;
- L - длина соединительной трубки в метрах.

Пример записи датчика-реле температуры ДР211 ААРЛ.433647.008-01 с температурой срабатывания 95°С, отпускания - 90°С, соединительная трубка - 2 метра:

“Датчик-реле температуры ДР211-90/95-2 ААРЛ.433647.008ТУ”.

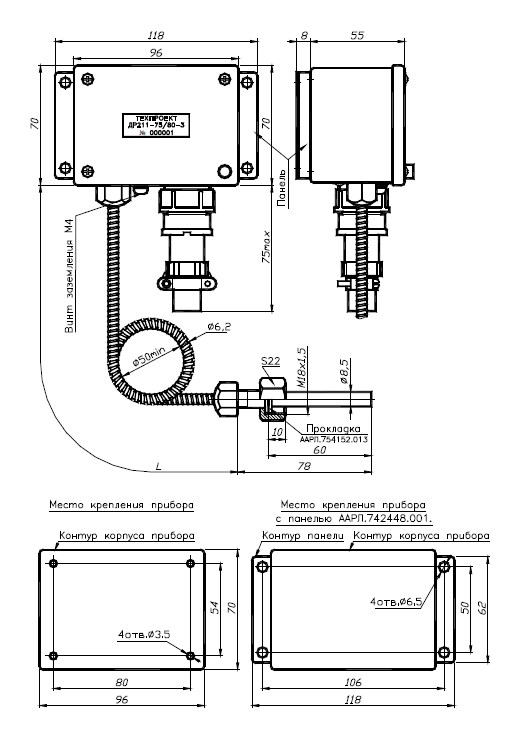

"Схема габаритных размеров датчика температуры ДР-211"

Рис.1 Схема габаритных размеров датчика температуры ДР-211

Технические данные
Тип	Напряжение питания, В	Глубина погружения, мм	Присоединение	Заменяет
ДР211	8…30 (АC), 10…32 (DC)	60	Гайка М18	ТАМ102-…-05, КРМ, ТАМ102-…-07, Т32М
