Датчик температуры Д111

Цена по запросу

В наличии

Артикул товара: 306

pdf Паспорт

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 29.04.2024 * 1050 ₽**

СДЭК 30.04.2024* 920 ₽**

DPD 28.04.2024* 400 ₽**

Самовывоз 29.04.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Датчики температуры и влажности
Производитель	Техпроект

Дополнительные характеристики
Напряжение питания	30-270 В
Диапазон измерений	-40-120 градусов
Степень защиты	IP65
Конструктивное исполнение	Реле
Область применения	Системы автоматического контроля и регулирования, Железнодорожный транспорт, На замыкание, На размыкание

Датчик-реле температуры Д111 ААРЛ.433647.007-01 предназначен для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - размыканием (замыканием) контакта реле.

Область применения

Датчик предназначен для установки на стационарных и используемых на железнодорожном транспорте установках холодильной техники, отопления и в других автоматизированных системах управления.

Датчик применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С.

Датчик Д111 изготавливается по способу крепления с гайкой М18. Глубина погружения датчика в измеряемую среду 140 мм. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.

Технические характеристики
Диапазон измеряемой температуры:*	-40…+120
Величина гистерезиса (зона возврата)*, °С	5
Погрешность измерения:*
в диапазоне -10 … +85°С, °С	±1
в остальном диапазоне, °С	±2
Напряжение питания, В	30…270 (АC или DC)
Потребляемый ток, не более, мА	50
Электрические параметры контактов реле:
максимальное коммутируемое напряжение, В	400 (АC1), 300 (DC1)
максимальный коммутируемый ток, А	6,0
Габаритные размеры:
Д111, мм	216 х 80 х 85
Масса, не более, кг	0,4
Степень защиты по ГОСТ 14254-96	IР65

Структура условного обозначения

Условное обозначение датчика-реле – Д111 -X, где Х – температура срабатывания, указанная в градусах.

Пример записи датчика-реле температуры Д111 ААРЛ.433647.007-01 с уставкой минус 15°С:

Датчик-реле температуры Д111-м15 ААРЛ.433647.007ТУ”.

Комплект поставки

Датчик-реле температуры Д111
Прокладка
Розетка GDS 207
Паспорт

Устройство и работа

Датчик конструктивно состоит из:

корпуса,
соединителя,
печатной платы с элементами, обеспечивающими функционирование
тонкостенной латунной гильзы, контактирующей со средой, в которой измеряется температура;
преобразователя температуры, размещенного внутри гильзы.

Принцип работы датчика заключается в измерении температуры среды и срабатывании электронной схемы при повышении до температурной уставки, что приводит к размыканию контактов выходного реле. Замыкание контактов реле происходит при снижении температуры ниже уставки на величину гистерезиса.

"Схема габаритных размеров датчика-реле Д111"

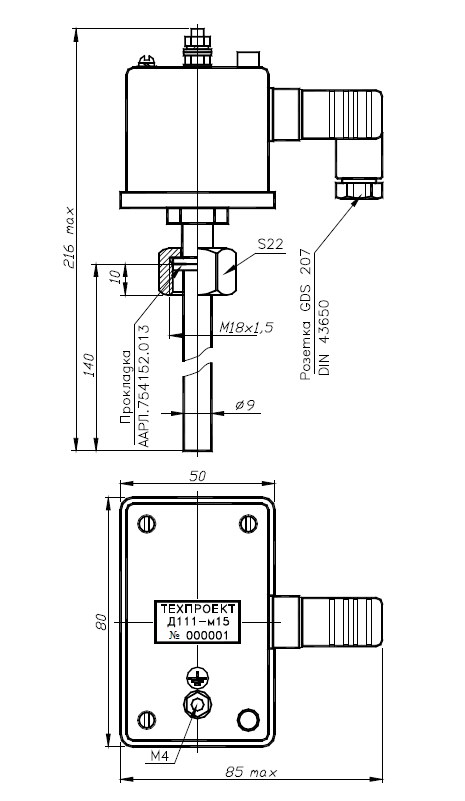

Рис.1 Схема габаритных размеров датчика-реле Д111

"Схема подключения Д111"

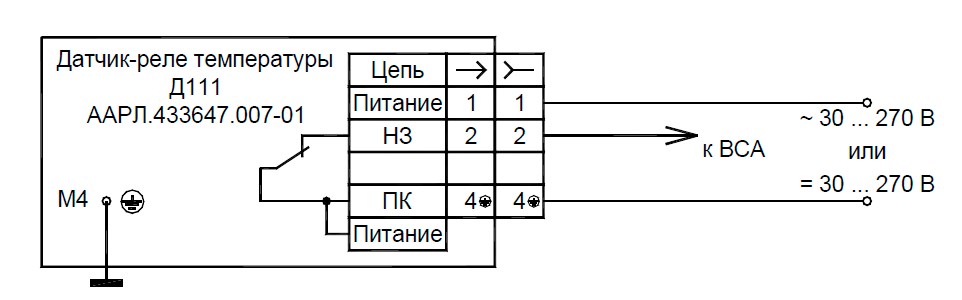

Рис.2 Схема подключения
