Датчик шахтного метана ТХМ-2,8

Термокаталитический датчик шахтного метана ТХМ-2,8 предназначен для преобразования значения объемной доли метана (природного газа) в воздухе в электрический сигнал.

Область применения

Применяется   в  индивидуальных средствах шахтной метанометрии по ГОСТ ДСТУ 24032 (преимущественно в метансигнализаторах совмещенных с шахтными индивидуальными головными светильниками).

Преимущества

Отличия от аналогичной продукции иных производителей:

• пониженная потребляемая мощность,
• устойчивость к газовым перегрузкам до 100% объемной доли метана,
• однозначность функции преобразования до 100% объемной доли метана,
• повышенная устойчивость к воздействию пыли и каталитических ядов.

Исполнение по уровню и видам взрывозащиты РО ИаС Х по ГОСТ 12.2.020.

Технические характеристики

• Напряжения питания: 2,80 В ± 0,05 В
• Потребляемый ток не более 100 мА.
• Диапазон преобразования объемной доли метана от 0 до 2,5 %.
• Коэффициент преобразования не менее 25 мВ/%.
• Пределы допускаемой основной абсолютной погрешности преобразования (в пересчете на объемную долю метана) ± 0,2 %.
• Время установления выходного сигнала (Т0,9) не более 8 с.
• Диапазон рабочих температур от 5 до 35 оС.
• Диаметр не более 11 мм.
• Высота не более 18 мм.
• Масса не более 3,5 г.

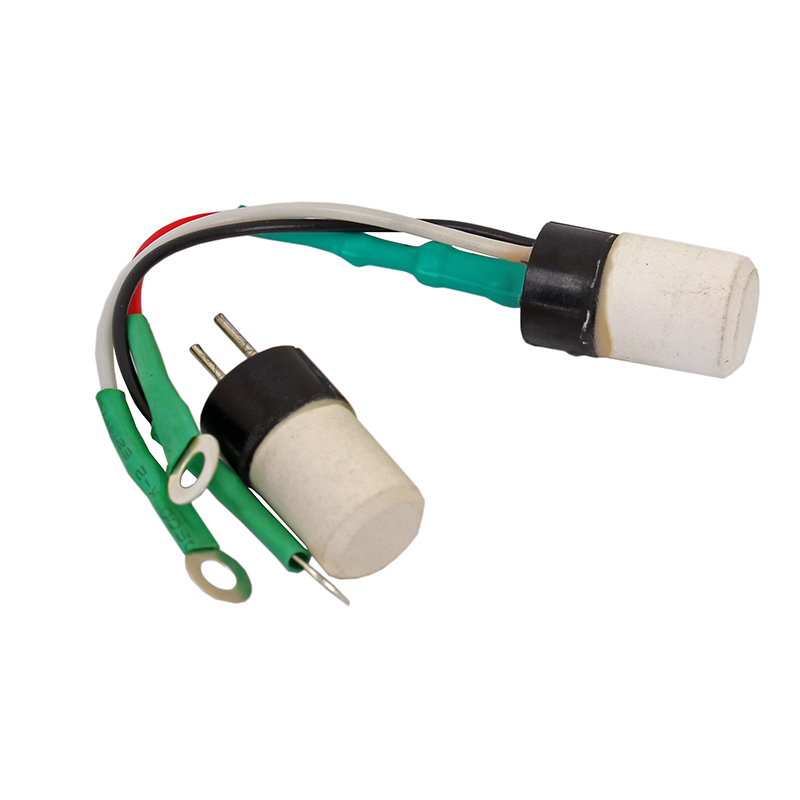

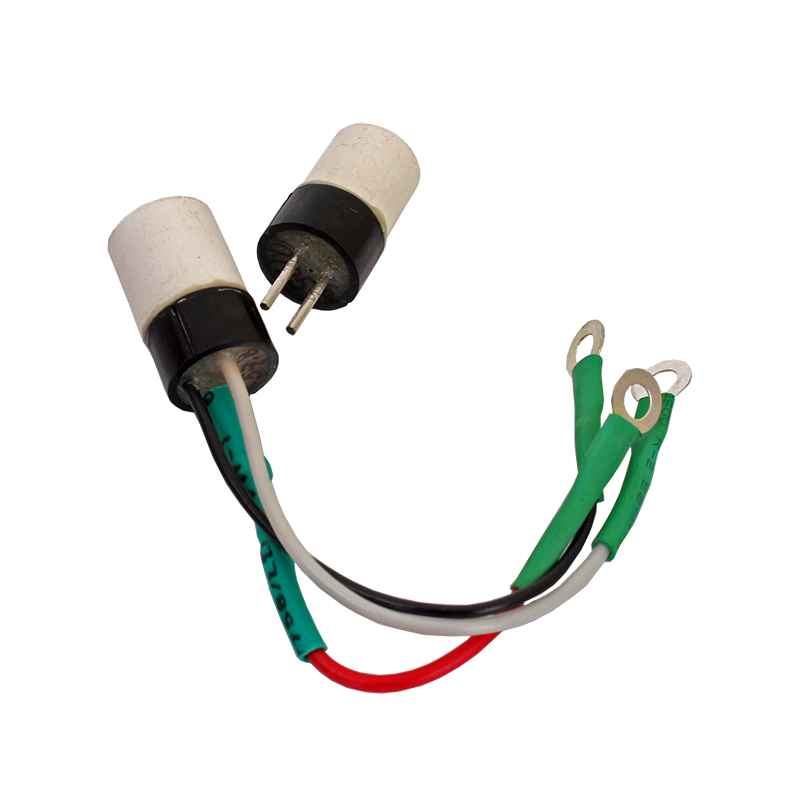

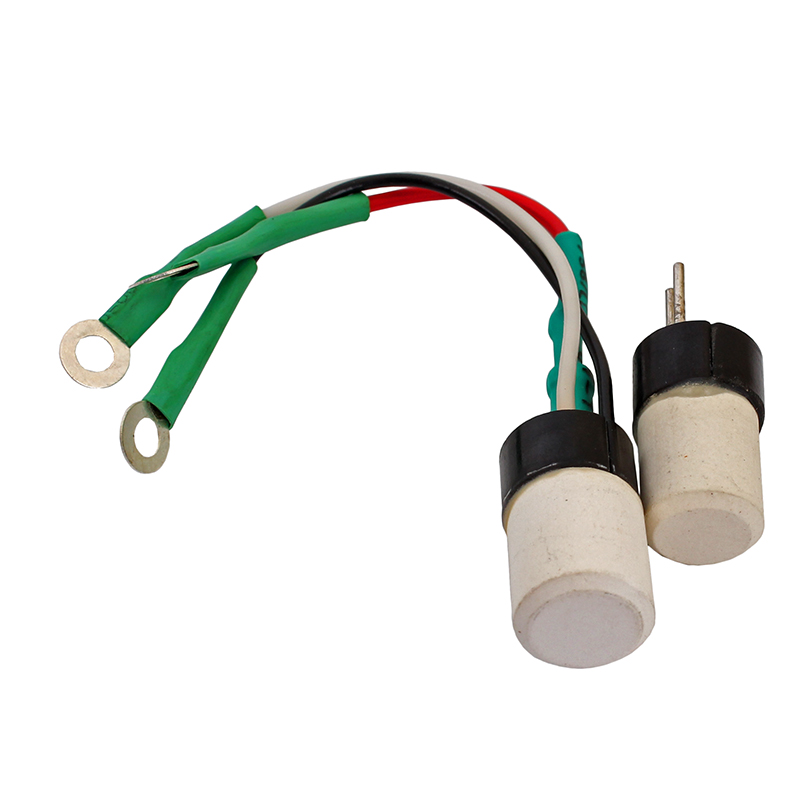

Варианты стандартного исполнения:

• с гибкими изолированными выводами длиной 60 мм,
• с жесткими выводами Ø 1 мм для монтажа на печатной плате.
