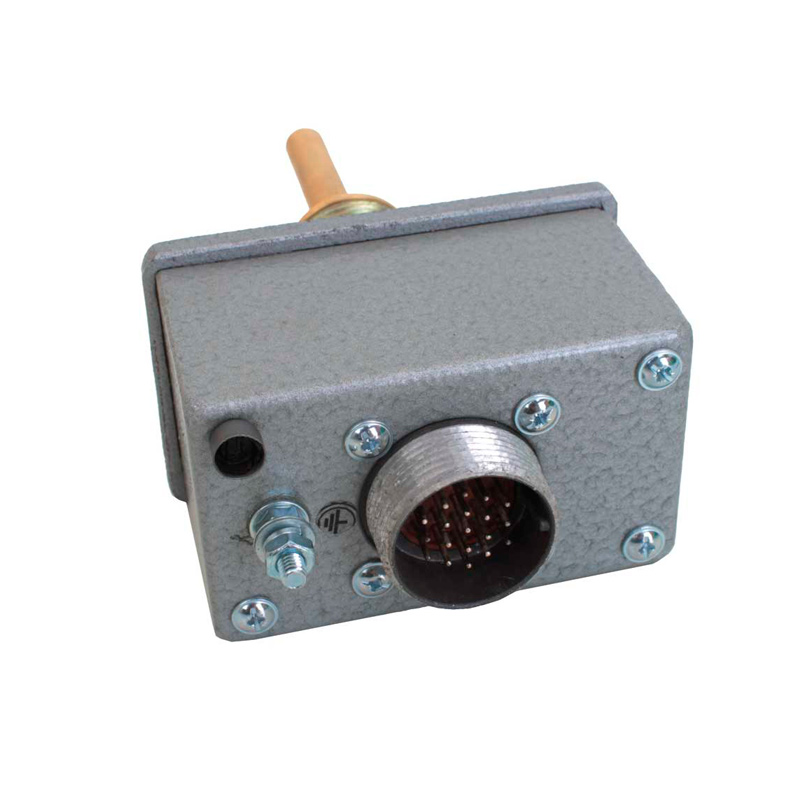

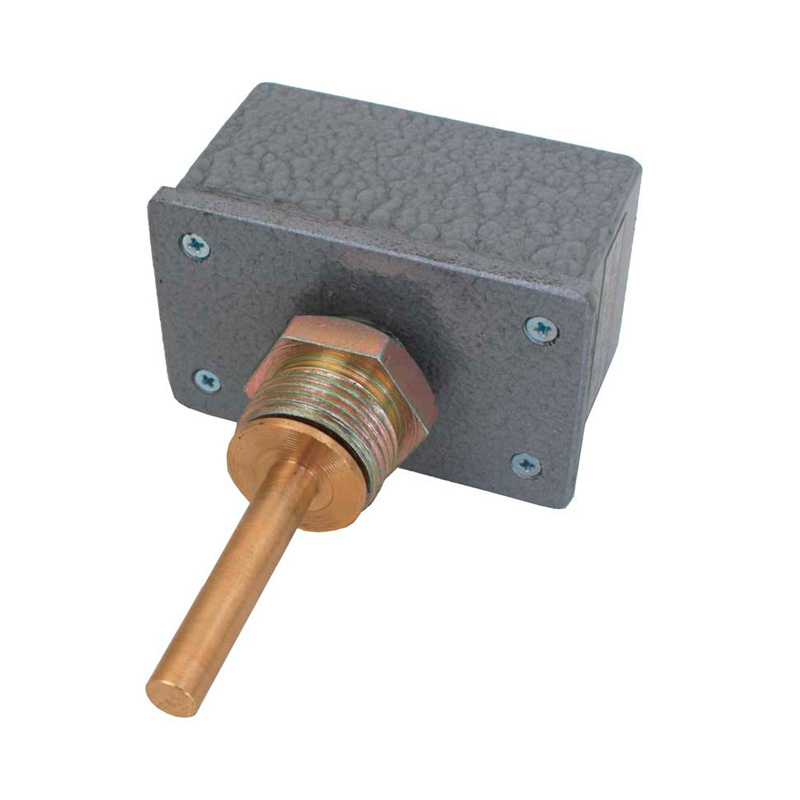

Датчик-реле температуры ДРТ-ЖД

Цена по запросу
В наличии
Артикул товара: 298
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 24.06.2021 * 1050 ₽**

СДЭК 25.06.2021* 920 ₽**

DPD 23.06.2021* 400 ₽**

Самовывоз 24.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики температуры
Производитель Техпроект
Дополнительные характеристики
Напряжение питания30-270 В
Диапазон измерений-40-85 градусов
Степень защитыIP65
Конструктивное исполнениеРеле
Область примененияСистемы автоматического контроля и регулирования, Для вспомогательных дизелей, Для главных дизелей, Для дизель-генераторов, Для тепловозов, Для нагревательных установок, На замыкание, На размыкание
Другие особенностиДРТ-Ж

Датчик-реле температуры ДРТ-ЖД ААРЛ.433647.006 предназначен для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле.

Особенности

Датчик предназначен для установки на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания, а также на стационарных и используемых на железнодорожном транспорте дизелях, дизель-генераторах.

Датчик применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С.

Зона возврата направлена в сторону понижения температуры. Так как датчик имеет перекидной контакт, можно организовать работу датчика с зоной возврата направленной в сторону повышения температуры.

В зависимости от способа крепления датчик изготавливается в трех вариантах - с гайкой М18, со штуцером М24 (для сквозных отверстий) и со штуцером М27 (для отверстий с упором). Глубина погружения датчика в измеряемую среду 47 … 60 мм, в зависимости от способа крепления. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.

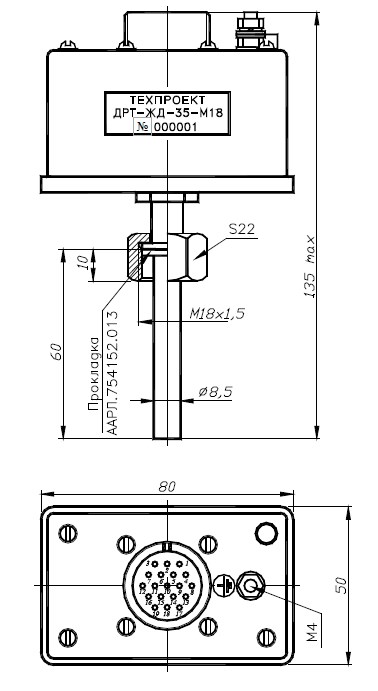

"Схема габаритных размеров датчика-реле ДРТ-ЖД"

Рис.1 Схема габаритных размеров датчика-реле ДРТ-ЖД

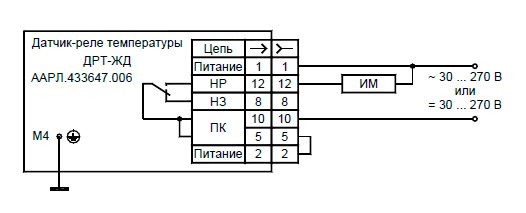

"Схема подключения ДРТ-ЖД"

Рис.2 Схема подключения

Технические характеристики

Диапазон измеряемой температуры:*



ДРТ-ЖД, °С

-40…+120

Величина гистерезиса (зона возврата)*, °С

5

Погрешность измерения:*



в диапазоне -10 … +85°С, °С

±1

в остальном диапазоне, °С

±2

Напряжение питания, В

30…270 (АC или DC)

Потребляемый ток, не более:



ДРТ-ЖД, мА

30

Электрические параметры контактов реле:



максимальное коммутируемое напряжение:



ДРТ-ЖД, В

270 (АC1 или DC1)

максимальный коммутируемый ток:



ДРТ-ЖД, А

1,0

Габаритные размеры:



ДРТ-ЖД, мм

80 х 135 х 50

Масса, не более:



ДРТ-ЖД, кг

0,4

Степень защиты по ГОСТ 14254-96:



ДРТ-ЖД

IР65

Комплект поставки

  • датчик-реле ДРТ-ЖД
  • паспорт

Устройство и работа

Датчик конструктивно состоит из:

  • корпуса,
  • соединителя,
  • печатной платы с элементами, обеспечивающими функционирование
  • тонкостенной латунной гильзы, контактирующей со средой, в которой измеряется температура;
  • преобразователя температуры, размещенного внутри гильзы.

Принцип работы датчика заключается в измерении температуры среды и срабатывании электронной схемы при повышении до температурной уставки, что приводит к переключению выходного реле. Обратное переключение реле происходит при снижении температуры ниже уставки на величину гистерезиса.

В датчике в качестве выходного реле используется твердотельное реле. При отсутствии напряжения питания все контакты выходного реле имеют большое сопротивление (разомкнуты) вне зависимости от температуры.
