Датчик БКВ

Датчик БКВ - это устройство бесконтактного контроля вращения конвейерного механизма, осуществляет генерирование электрического сигнала, который используется в ленточном конвейере. По величине сигнала можно определить скорости ленты в устройствах типа УКПС и УКС.

Применение и эксплуатация

Данный датчик может использоваться в сложных условиях. Широко применяется в рудниках и шахтах, а также других местах с зонами опасными по газу и пыли.

Температура воздуха в рабочей среде должна отвечать диапазону значений от -40°С до +55°С, а показатель относительной влажности при Т=35°С может достигать своего максимального значения 100%.

Устройство и принцип действия

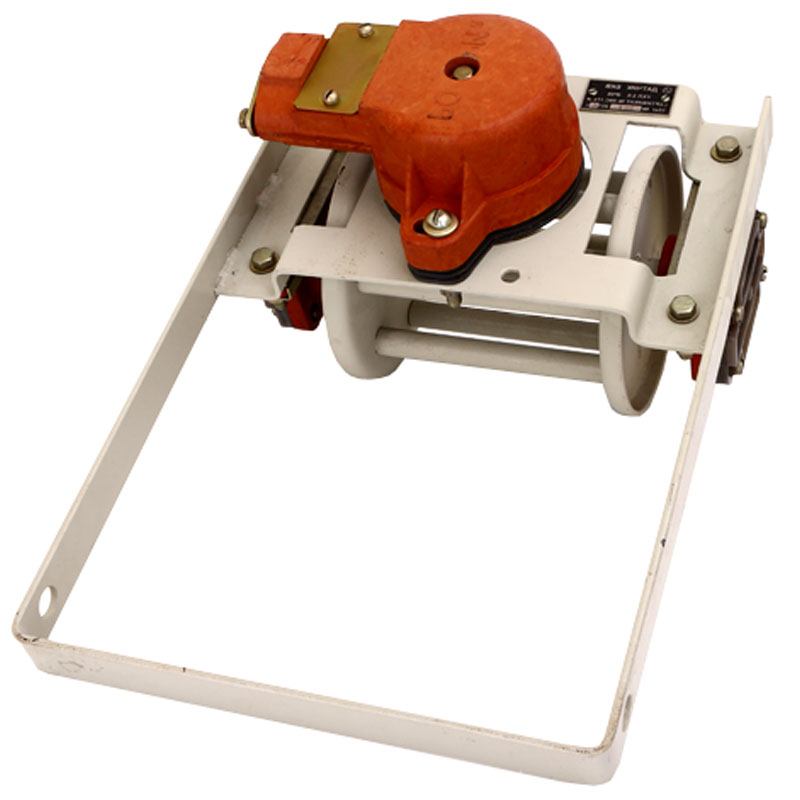

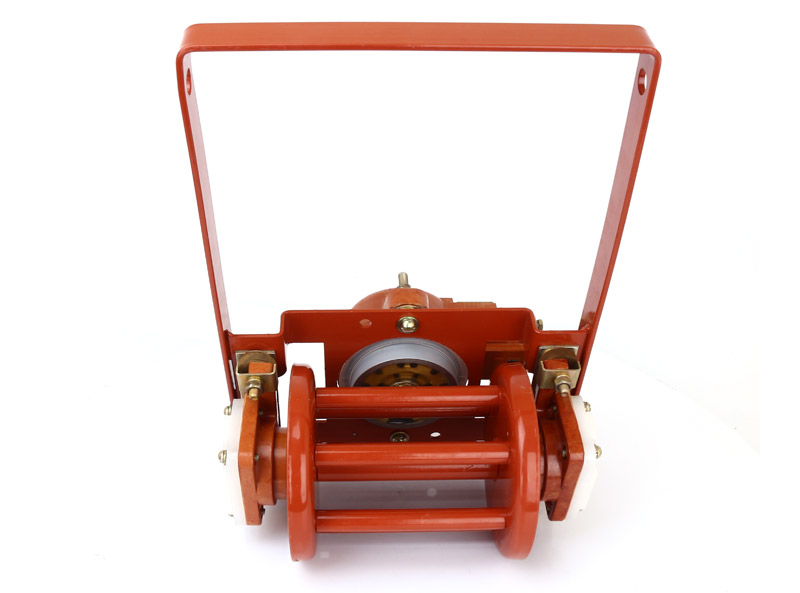

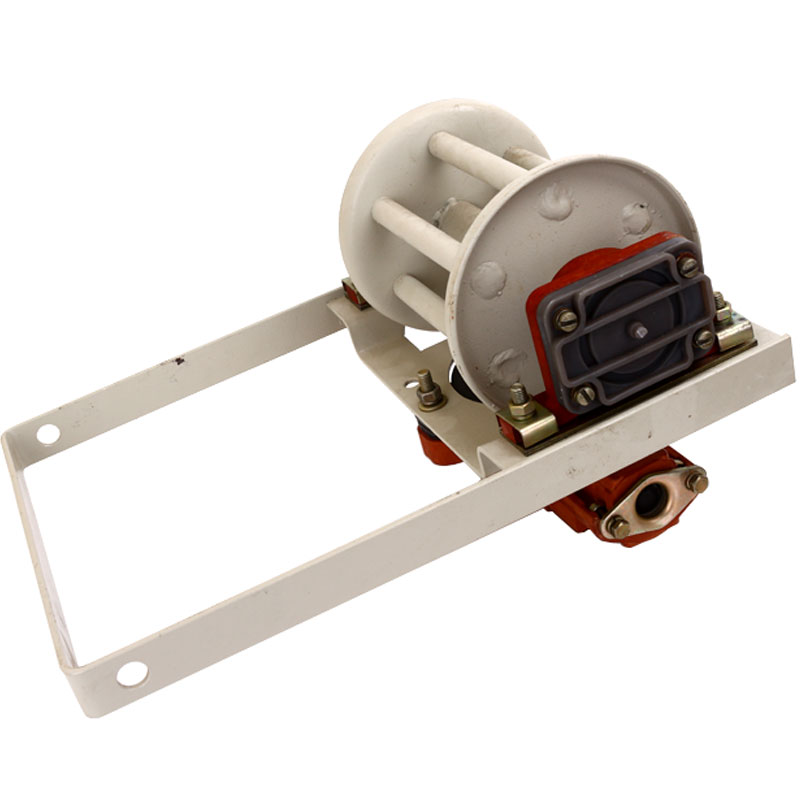

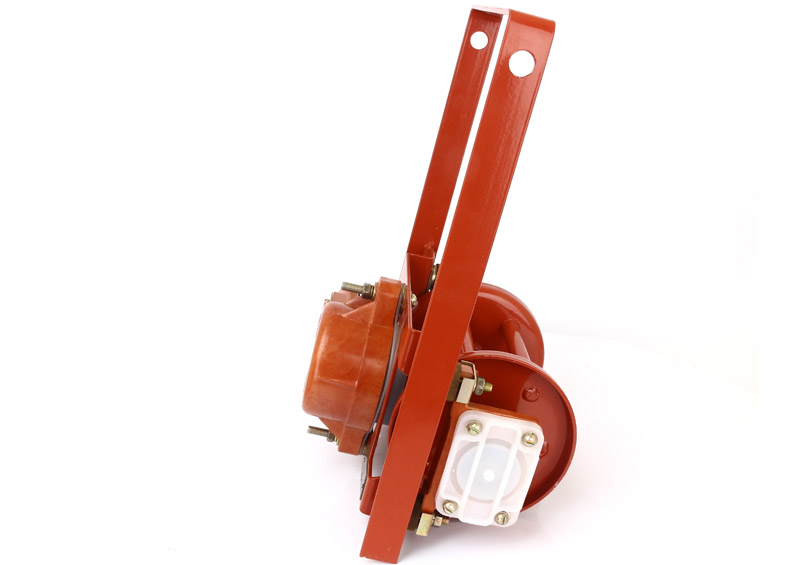

Датчик бесконтактного контроля вращения БКВ состоит из цилиндрического ролика, который вращается на подшипниках, и шести стержней. Они установлены на раме вместе с ДМ-3 датчиком. Сама рама содержит два отверстия, при помощи которых соединяется с конвейером.

Принцип действия датчика: ролик датчика вращается, взаимодействуя с перемещающейся лентой конвейера. В этот момент в активной зоне датчика магнотоиндуктивного один за другим проходят стержни ролика. За счет этого изменяется само сопротивление магнитной цепи. Частота ЭДС, которая возникает в катушке БКВ, пропорциональна скорости перемещения ленты конвейера.

В процессе работы конвейера ролик датчика вращается и в активной зоне ДМ-2М датчика один за другим проходят перемычки и пазы ролика. За счет этого в катушке датчика появляется ЭДС с частотой, пропорциональной скорости движения ленты. Если происходит проскальзывание ленты на ведущем барабане конвейера, скорость движения уменьшается, как следствие происходит снижение ЭДС и привод отключается и останавливает конвейер.

Не следует монтировать датчик БКВ между приводным барабаном и первым опорным роликом. При такой установке может возникать значительное биение ленты.

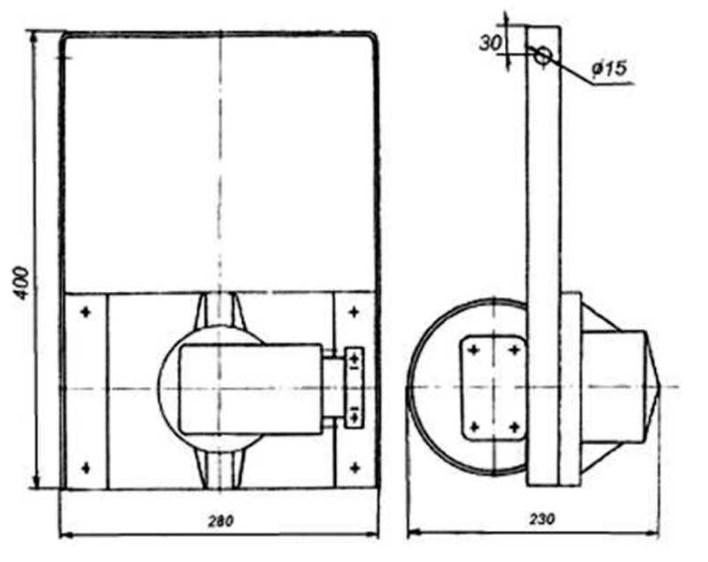

Рис. Схема габаритных размеров датчика БКВ

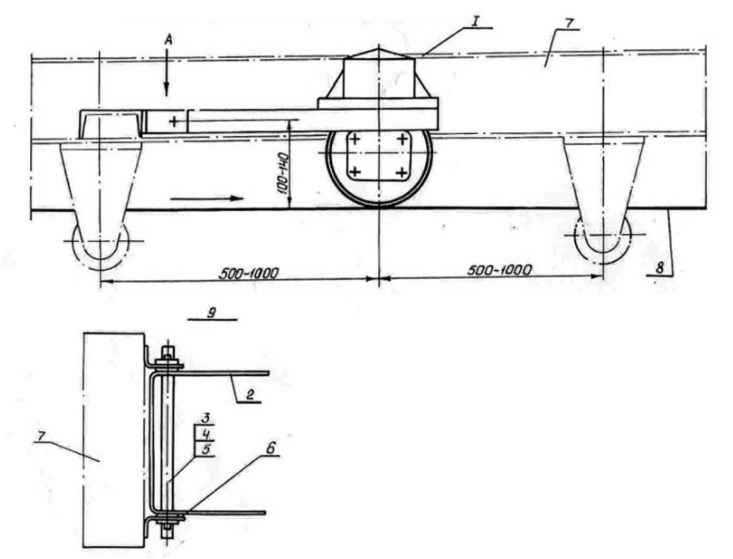

Рис.2 Установка датчика на ленте конвейера

1. датчик БКВ
2. скоба датчика
3. ось
4. шлинт (2 шт.)
5. шайба (4 шт.)
6. кронштейн (2 шт.)
7. рама конвейера
8. лента (холостая ветвь)
9. вид А
