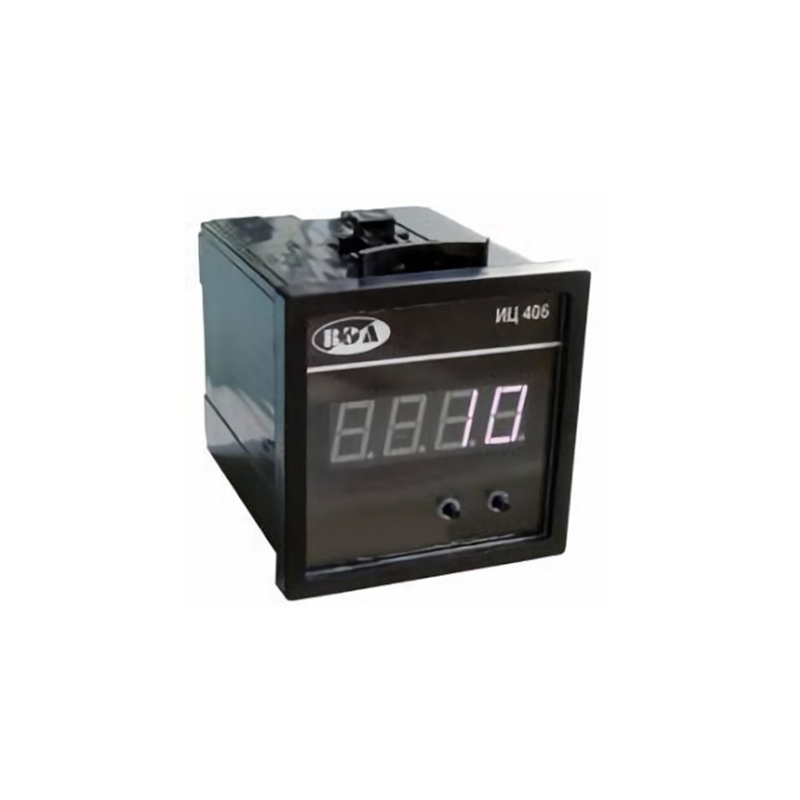

Частотомер-тахометр ИЦ406

Цена по запросу
В наличии
Артикул товара: 2203
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Частотомеры
Производитель ВЭЛ
Дополнительные характеристики
Напряжение питания85-265 В, 60-350 В
Степень защитыIP40, IP20
Питаниеот сети
Потребляемая мощность2 Вт
Тип крепленияНа панель

Частотомер-тахометр ИЦ406 применяется в системах автоматизированного контроля и измерения переменного тока (напряжения), частоты импульсов, частоты вращения и служит для измерения и индикация частоты, с выдачей сигналов управления.

Структура условного обозначения

Частотомер-тахометр маркируется так - ИЦ406. х. х. х, где:

  • ИЦ406 - обозначение;
  • Х количество разрядов индикации: 3, 4;
  • Х исполнение по виду входного сигнала: пропуск - замыкание контактов, 0,5-5; 5-50; 10-100; 100-1000 диапазон напряжения входных импульсов;
  • Х наличие интерфейса RS485 пропуск - без интерфейса; RS485 - с интерфейсом RS485.

Примеры обозначений:

  • ИЦ406.3 частотомер-тахометр щитовой с цифровой индикацией, подача сигнала замыканием входных контактов;
  • ИЦ406.4.10-100.RS485 частотомер-тахометр щитовой с цифровой индикацией, подача сигнала импульсами напряжения в диапазоне (10-100)В, с интерфейсом RS485;
Технические характеристики
Минимальная измеряемая частота 0,1 Гц
Максимальная измеряемая частота 999,9 кГц
Программируемый ряд индицируемых диапазонов: 3-х разрядных (0,01-9,99); (0,1-99,9); (1-999)
4-х разрядных (0,001-9,999); (0,01-99,99); (0,1-999,9); (1-9999)
Погрешность измерения ±0,02% ± 1 ед. мл. разряда
Программируемый масштаб для индикации измеряемой частоты в величинах: Гц, кГц, обор/мин, х10 обор/мин; м/сек; м/мин; м/час
Характеристики входных сигналов в исполнениях: с замыканием контактов: сопротивление внешнего замыкающего контакта: в замкнутом состоянии, не более 100 Ом
в разомкнутом состоянии, не менее 106 Ом
максимальное внешнее напряжение электронного ключа 30 В
с подачей импульсов напряжения: диапазоны напряжений 0,5-5; 5-50; 10-100; 100-1000 В
Диапазон напряжений питания: переменного тока частотой 50 Гц 85 - 265 В
постоянного тока 60 - 350 В
Выходные сигналы – переключающие контакты 6 А, 250 В, AC1
Потребляемая мощность не более 2 Вт
Габаритные размеры 72 x 72 x 97 мм
Размер установочного отверстия 68 x 68 мм
Высота цифр 14 мм
Цвет свечения (по требованию) красный, зеленый или желтый
Допустимое напряжение между входом питания, входами управления и выходами 1000 В
Диапазон рабочих температур -40 ... +55°C
Степень защиты в соответствии с EN 60529/IEC 529: электронного блока IP40
клеммника IP20
Способ монтажа и способ присоединения внешних выводов: для монтажа на переднюю панель
подсоединение подводящих проводов с помощью клеммников

Примечание. По согласованию с заказчиком производятся частотомеры ИЦ406 с числом разрядов до 6-ти, с измеряемой частотой до 5 МГц, с напряжением питания от 5В DC/AC.

Особенности

  • Варианты исполнений для входа управления:
    • подача напряжения переменного тока;
    • подача импульсов напряжения;
    • замыкание внешних контактов.
  • Изменяемый коэффициент множителя позволяет отображать измеряемую частоту в необходимой размерности и необходимом масштабе
  • Выходные сигналы –изолированные переключающие контакты по каждому каналу.
  • Наличие дополнительного дискретного входа расширяет возможности использования частотомера в системах автоматизации и контроля.
  • Программирование параметров с помощью кнопок на передней панели.
  • Защита от перепрограммирования с помощью пароля.
  • Индикация измеренной величины с помощью трех, четырех разрядного цифрового индикатора.
  • Связь с верхним уровнем по интерфейсу RS485, протокол Modbus (опционально).
  • Питание от сети постоянного или переменного тока.
  • Гальваническая развязка между входом питания, входами управления и выходными контактами.
