Блок зажимов БЗН 19-34

Блок БЗН 19-34 предназначен для присоединения и ответвления проводников из меди в электрических цепях (силовых, управления, сигнализации и др.), переменного тока напряжением до 660 В частоты 50 и 60 Гц и постоянного тока напряжением до 440 В и применяется как комплектующие изделия в стационарных установках.

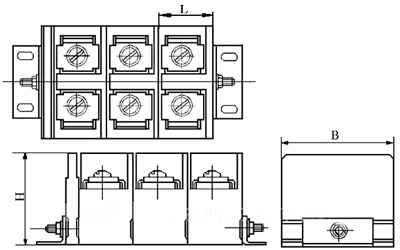

Рис.1. Габаритный чертеж блока БЗН 19-34

Особенности конструкции

• Зажим блока изготовлен из карболита (фенопласта) и состоит из изоляционного корпуса, контактного зажима, включающего в себя две скобы (арочные шайбы), контактную шину, два контактных винта с пружинной шайбой.
• Жилы проводников вводятся под скобы до упора, при завинчивании винтами прижимаются к шине.
