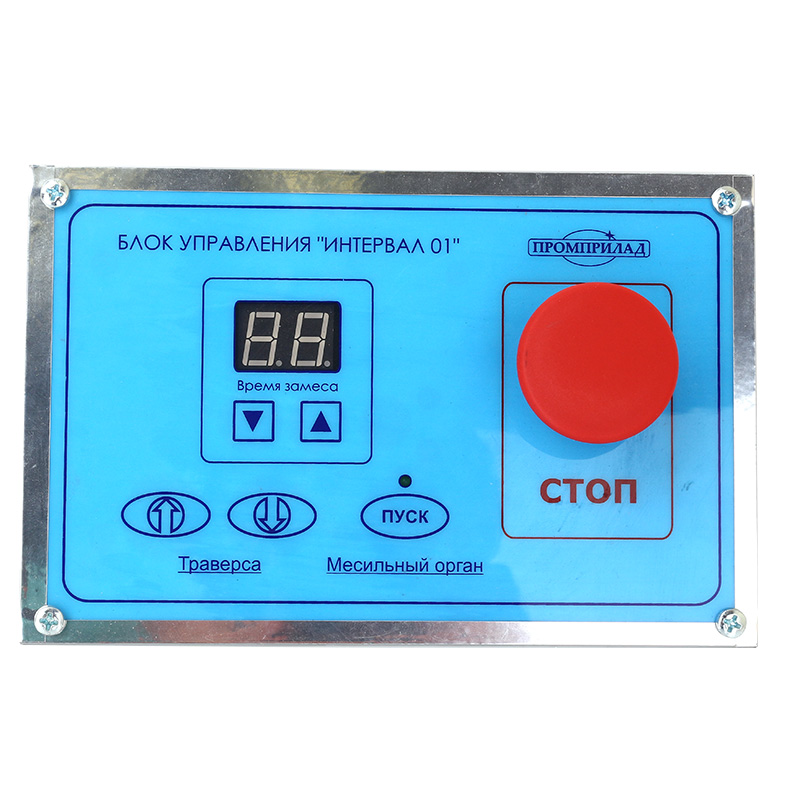

Блок управления Интервал 01

5 000₽

В наличии

Артикул товара: 35

pdf Паспорт

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 04.05.2024 * 1050 ₽**

СДЭК 05.05.2024* 920 ₽**

DPD 03.05.2024* 400 ₽**

Самовывоз 04.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Блоки управления
Производитель	Промприбор-Ж

Дополнительные характеристики
Напряжение питания	36 В
Потребляемая мощность	5 Вт
Область применения	Тестомесильные машины, Пищевая промышленность
Тип крепления	Щитовой
Другие особенности	1 канал управления, серия Интервал

Блок управления Интервал 01 предназначен для управления тестомесильными машинами типа Л4-ХТВ Э3.

Технические характеристики
Количество каналов управления	1
Временной диапазон рабочего цикла	0-30 мин
Дискретность отсчета времени	1 мин
Ток управления при ~36 В	2 А
Напряжение питания	36 В + 10%
Потребляемая мощность, не более	5 Вт
Диапазон рабочих температур	0 - 50°C
Габаритные размеры	190 x 125 x 45 мм
Масса, не более	0,3 кг

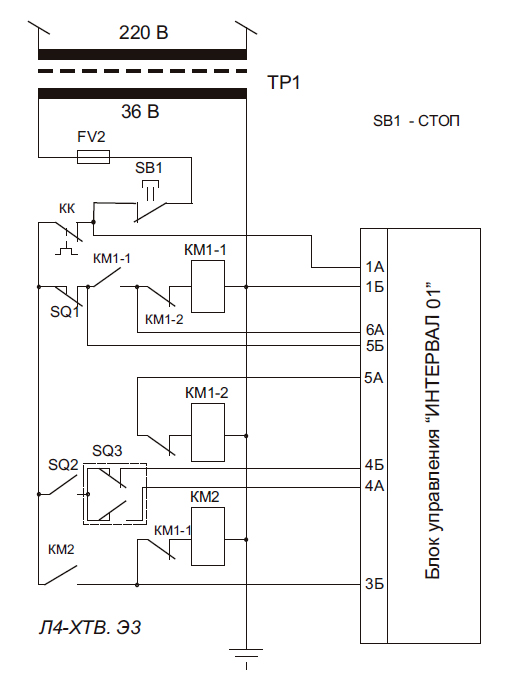

"Схема подключения блока Интервал 01 "

Схема подключения блока Интервал 01

Устройство и принцип работы

Блок управления выполнен на основе микроконтроллера ATTINY2313-20SU фирмы ATMEL, что обеспечивает высокую надежность его работы.

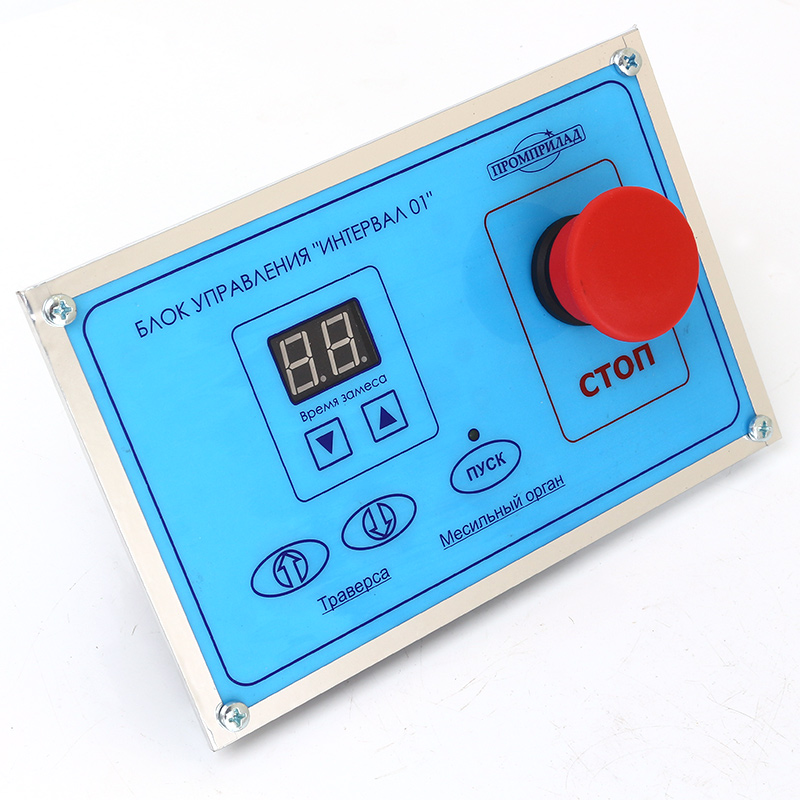

Блок представляет собой программируемый электронный таймер с отображением текущего и заданного времени на цифровом табло и кнопками управления тестомесильной машиной.
Вращение месильного органа контролируется светодиодом.
Установка задатчика времени, команды "Пуск", "Стоп" и ручное управление траверсой производится при помощи кнопок, расположенных на передней панели блока.
В качестве выходного устройства используется контакт реле.

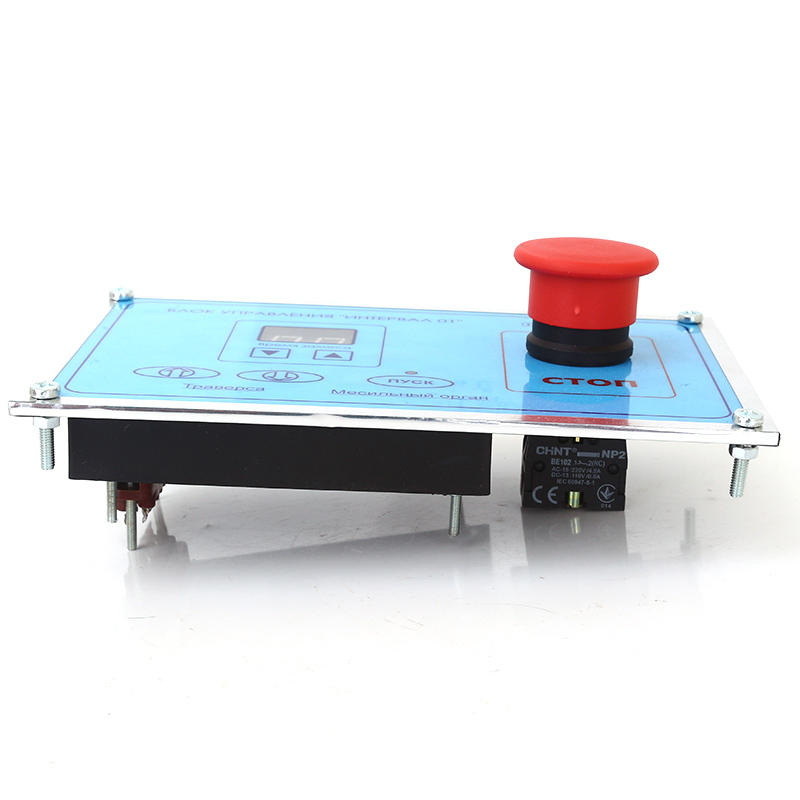

Подключение блока производится при помощи разъема, расположенного с задней стороны панели .

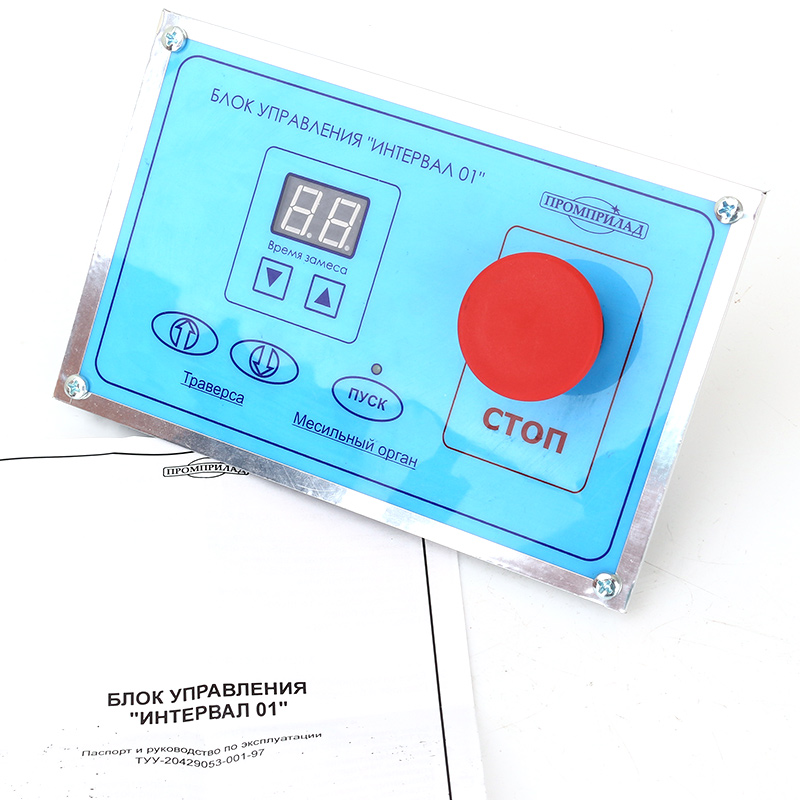

Комплект поставки

Блок управления для Л4-ХТВ Интервал 01 – 1 шт.
Паспорт и руководство по эксплуатации – 1 экз.
