Блок управления БУАВР.С.Т

Блок управления автоматическим включением резерва БУАВР.С.Т для АВР с двумя вводами, двумя нагрузками, с секционным выключателем, предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.

Блок управления БУАВР.С.Т может применяться в сетях электроснабжения в составе устройств:

• автоматического включения резерва (АВР);
• аварийного включения резерва.

Блок управления АВР обеспечивает контроль состояния вводов, управление магнитными пускателями, автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов.

Маркировка

Блок управления автоматическим включением резерва обозначается так – БУАВР.С – Х1 – Х2 – Т – ТУ У33.2-30972877-001:2005, где:

• С -  модификация: два ввода, две нагрузки, секционный выключатель;
• Х1 - номинальное фазное напряжение: 58, 100, 127, 220 В;
• Х2 - наличие входа внешнего источника оперативного питания: - (не установлен), 12/24 - внешнее питание +(7,8 … 30) В, 220 – внешнее питание 220 В;
• Т - модификация для трансформаторных подстанций;
• ТУ У33.2-30972877-001:2005 - номер технических условий.

В заказе на блок управления автоматическим включением резерва должно быть указано: наименование блока, исполнение, номинальное фазное напряжение, наличие входа внешнего оперативного питания, величина напряжения внешнего источника оперативного питания, индекс Т, указывающий на исполнение для трансформаторных подстанций.

Примеры обозначения блоков на номинальное фазное напряжение 220 В с питанием 12/24В и 220 В, для трансформаторных подстанций, соответственно: БУАВР.С.220.12/24.Т и БУАВР.С.220.220.Т.

Исполнение

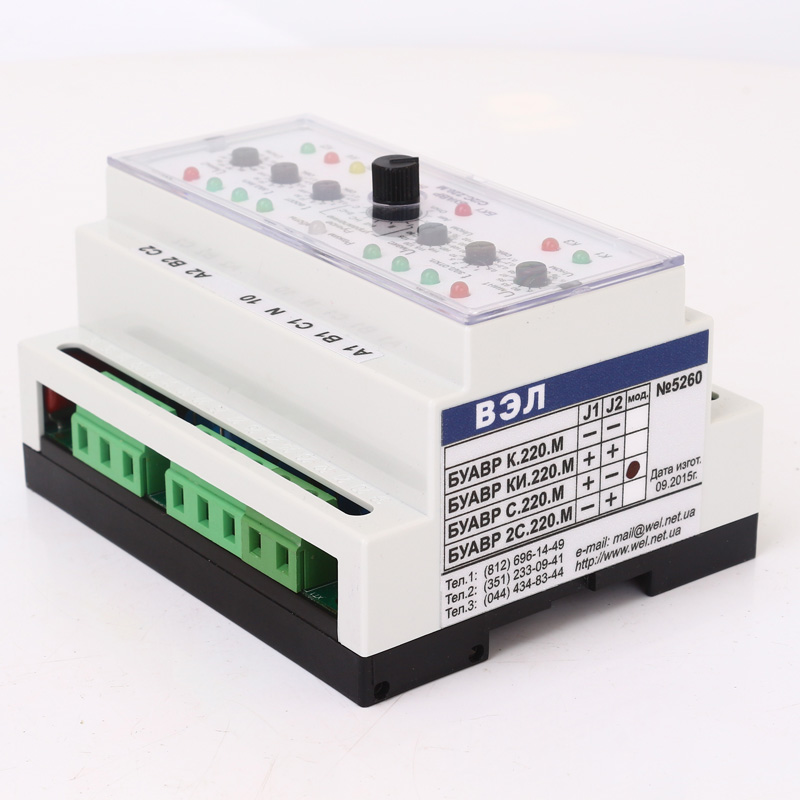

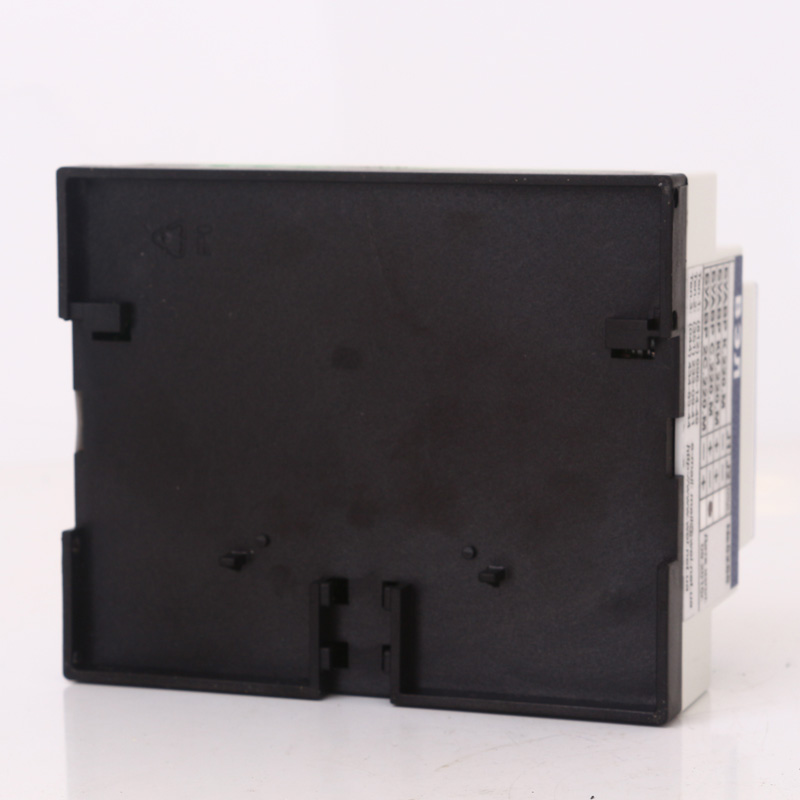

Конструктивно блок управления выполнен в пластмассовом корпусе, предназначенном для монтажа на DIN-рейку. Внутри корпуса расположены печатные платы. На переднюю панель выведены светодиодные индикаторы, переключатель режимов, переключатели уставок.

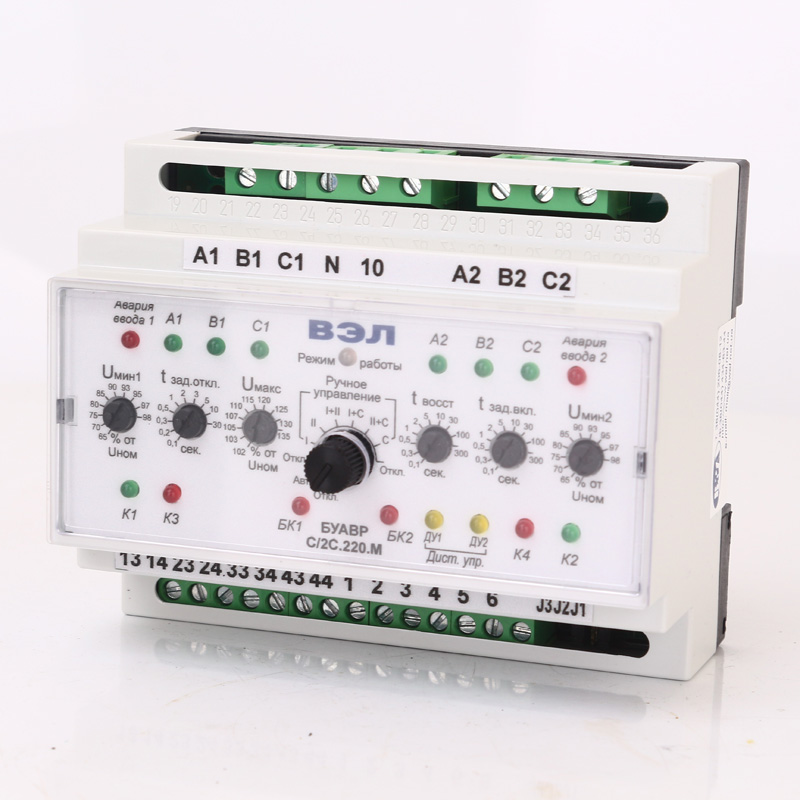

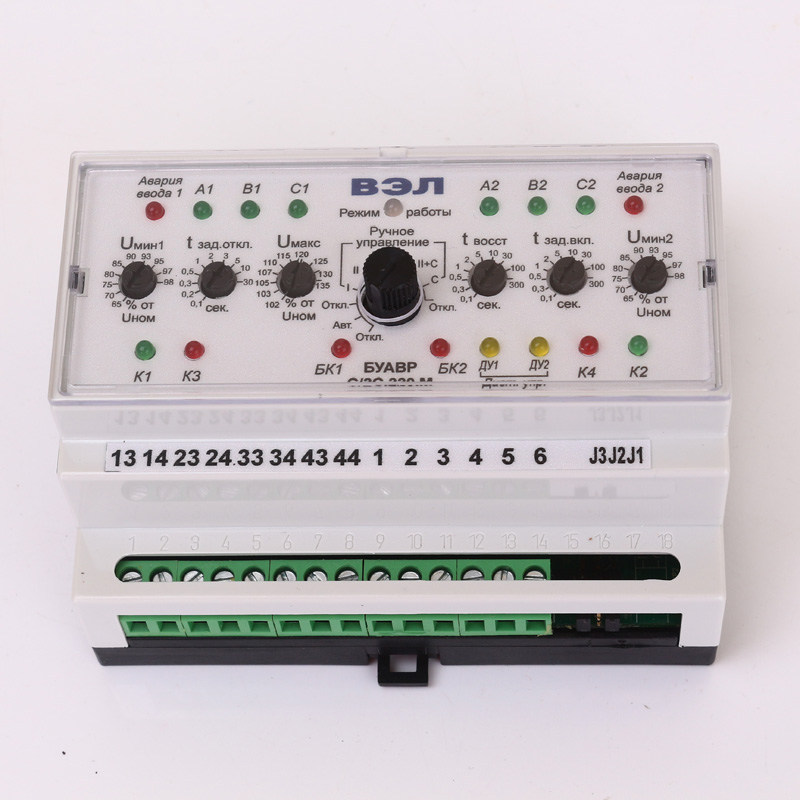

Переключение режимов работы производится с помощью 10-позиционного переключателя, находящегося на передней панели, в центре. Для удобства контроля режимов работы БУАВР.С.Т при запуске и эксплуатации, предусмотрена светодиодная индикация режимов работы с помощью многоцветного светодиода «Режим работы».

Задание уставок производится с помощью 6 переключателей уставок, расположенных на передней панели. Переключатели имеют оцифрованную шкалу на 10 положений.

Для исключения несанкционированного изменения уставок, переключатели уставок закрыты прозрачным защитным стеклом. После настройки требуемых уставок блока, рекомендуется опломбировать стекло с помощью самоклеющейся пломбировочной бумаги, которая разрушается при попытке вскрыть стекло.

Блок управления имеет четыре исполнительных выходных реле с НО контактами. О замыкании контактов исполнительных реле сигнализирует зажигание соответствующих индикаторов К1 - К

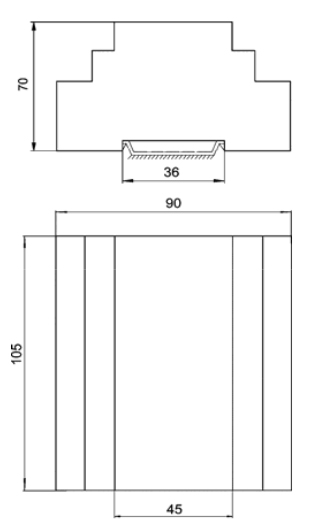

Рис.1. Габаритные и установочные размеры блока БУАВР.С.Т

Эксплуатация

Оптимальными условиями для использования блока управления БУАВР.С.Т являются:

• температура окружающей среды от -40  до +55°С,
• относительная влажность воздуха до 80%,
• атмосферное давление от 650 до 800мм.рт.ст.
