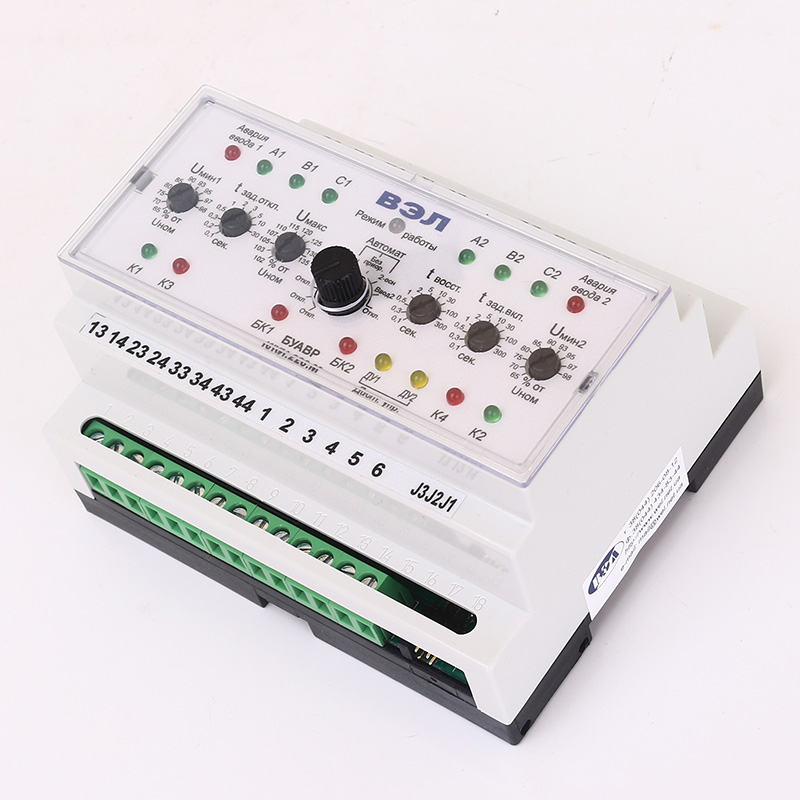

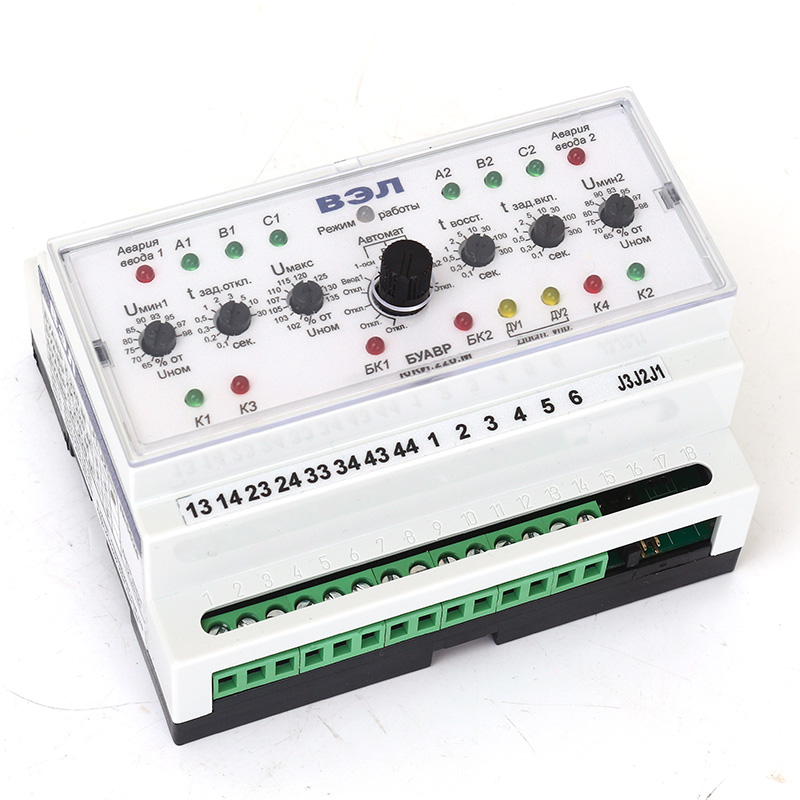

Блок управления БУАВР.К

Цена по запросу
В наличии
Артикул товара: 2078
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Блоки управления
Производитель Промсат
Дополнительные характеристики
Напряжение питания85-300 В
Степень защитыIP40, IP00
Потребляемая мощность4 Вт
Тип крепленияна din-рейку
Другие особенностиБУАВР

Блок управления автоматическим включением резерва БУАВР.К может применяться в сетях электроснабжения в составе устройств:  автоматического включения резерва (АВР); аварийного включения резерва для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии (перекосе) фаз, нарушении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.

Режимы работы
№ режима Наименование режима   Описание режима Состояние светодиода «Режим работы»   Примечание
1 Откл Вводы 1 и 2 отключены - -
2 Откл Вводы 1 и 2 отключены - -
3 Откл Вводы 1 и 2 отключены - -
4 Откл Вводы 1 и 2 отключены - -
5 Ввод 1 Постоянно подключен ввод 1 Зеленый мигает При  включении  режима  применяется t зад.вкл.
6 Автомат 1-осн Автоматический  режим  работы. Ввод 1 – основной. Зеленый Контроль параметров сети по 1 и 2 вводам.
7 Автомат, без приоритета Автоматический  режим  работы. Без приоритета вводов. Оранжевый Контроль параметров сети по 1 и 2 вводам.
8 Автомат 2-осн Автоматический  режим  работы. Ввод 2 – основной. Красный Контроль параметров сети по 1 и 2 вводам.
9 Ввод 2 Постоянно подключен ввод 2 Красный мигает При  включении  режима  применяется t зад.вкл.
10 Откл Вводы 1 и 2 отключены - -

Исполнение

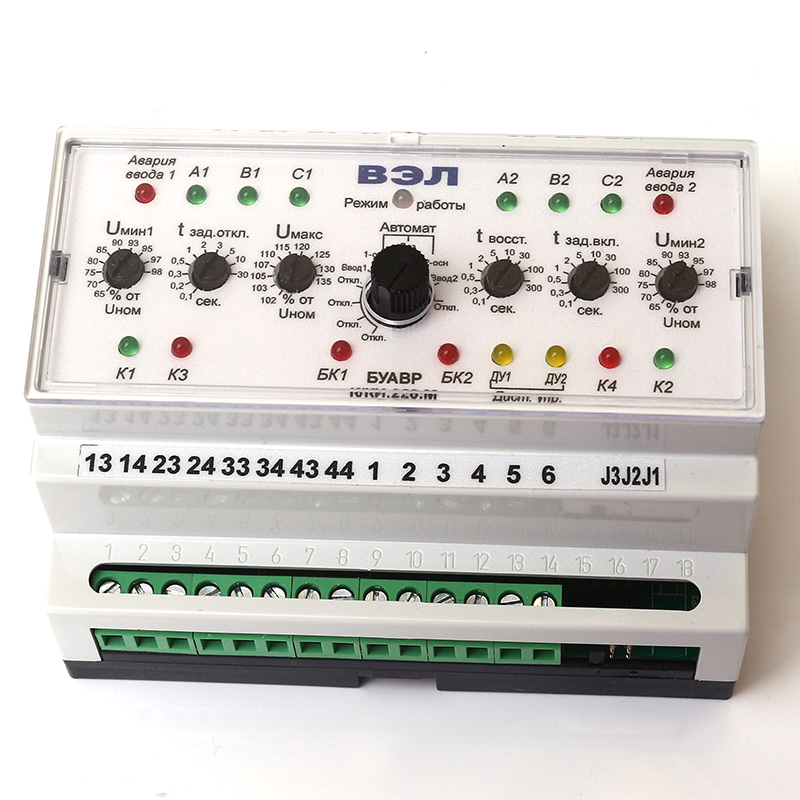

Конструктивно БУАВР для АВР выполнен в пластмассовом корпусе, предназначенном для монтажа на DIN-рейку. Внутри корпуса расположены печатные платы. На переднюю панель выведены светодиодные индикаторы, переключатель режимов, переключатели уставок.

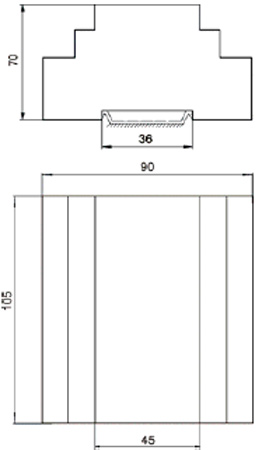

Рис.1. Габаритные размеры БУАВР.К
Рис.1. Габаритные размеры БУАВР.К

Технические характеристики
Параметр Значение
Схема подключения контролируемых цепей с общей нейтралью 2 ввода  3Ф + N
Номинальное контролируемое фазное напряжение, в зависимости от исполнения, Uном, В 220; 127; 100; 58(100/√)
Максимальное фазное напряжение, Uмакс, В, для исполнения
  • БУАВР.х.220.М
  • БУАВР.х.127.М
  • БУАВР.х.100.М
  • БУАВР.х.58.М
300
180
142
83
Частота сети, Гц 48-62
Суммарная мощность, потребляемая БУАВР по цепям А1, В1, С1, А2, В2, С2 или по цепи оперативного питания (вывод 10), не более, Вт 4
Ток, потребляемый БУАВР.ЭА.Х.Х.М по цепи +12/24 В – не более, мА 200
Время первоначальной готовности после подачи питания, не более, с 1,5
Время отключения нагрузки при смене чередования фаз 30%
Допустимый перекос фазных напряжений при включенной функции контроля перекоса фаз (функция контроля перекоса фаз включена при установленной перемычке J3) 2±0,5%
Средняя основная погрешность измерения напряжения в фазах ± 1,5%
Средняя основная погрешность выдержки временных интервалов ± 0,02 с
Максимальное напряжение переменного тока, коммутируемое выходными контактами 250 В
Масса, кг 0,5

Маркировка

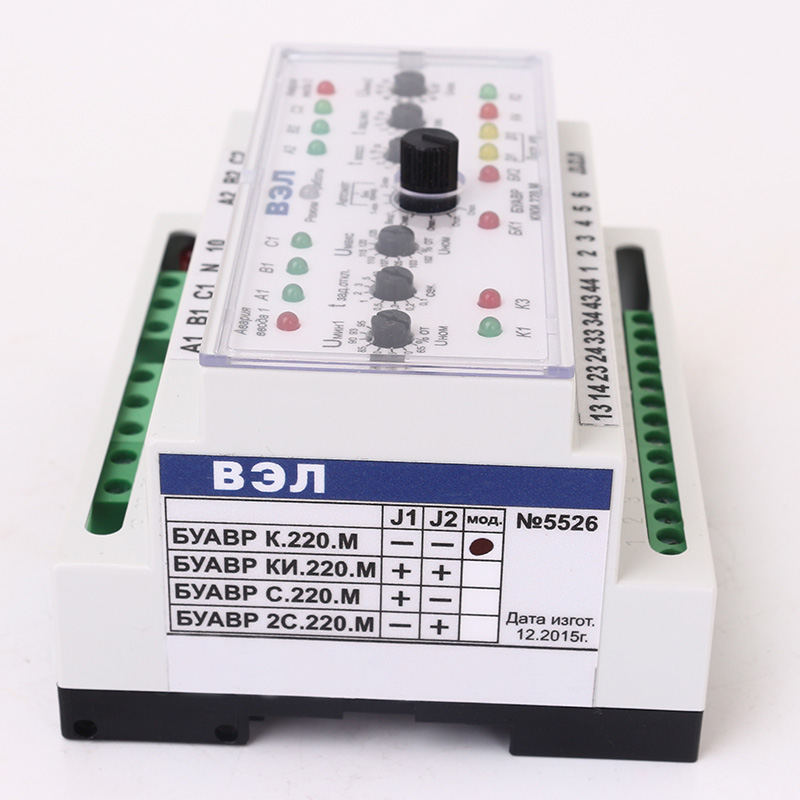

Маркировка, нанесенная на боковую этикетку блока БУАВР.К , позволяет однозначно идентифицировать изделие и содержит следующую информацию:

  • логотип предприятия изготовителя;
  • типоисполнение блока БУАВР (указывается в таблице маркером);
  • серийный номер завода изготовителя;
  • дата изготовления.

Рис.2. Маркировки блока БУАВР.К
Рис.2. Маркировки блока БУАВР.К

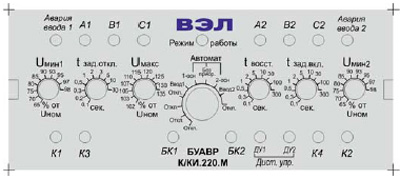

Рис.3. Расположение органов управления и индикации БУАВР.К
Рис.3. Расположение органов управления и индикации БУАВР.К
