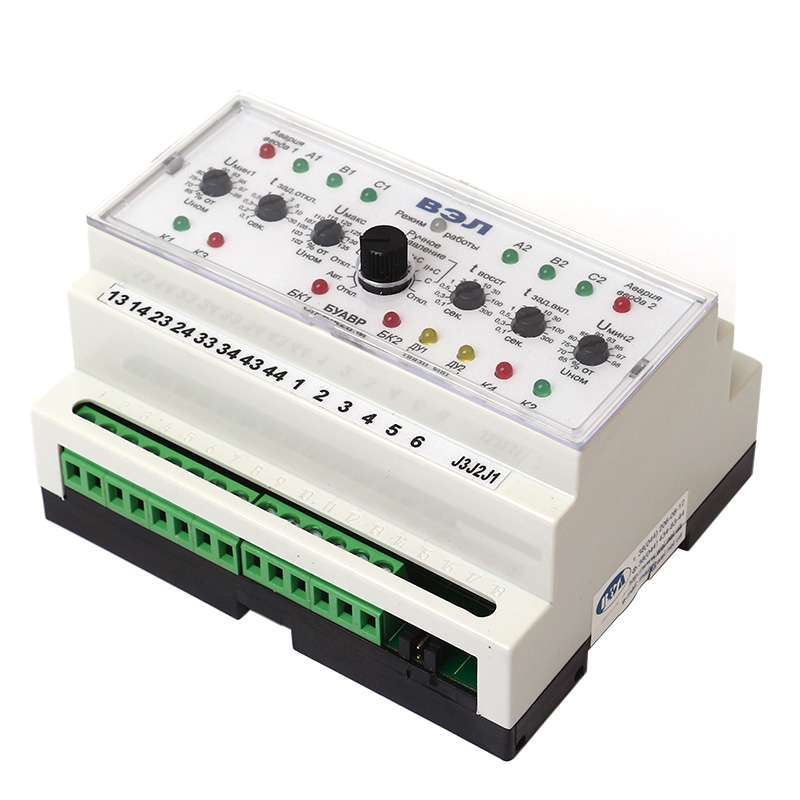

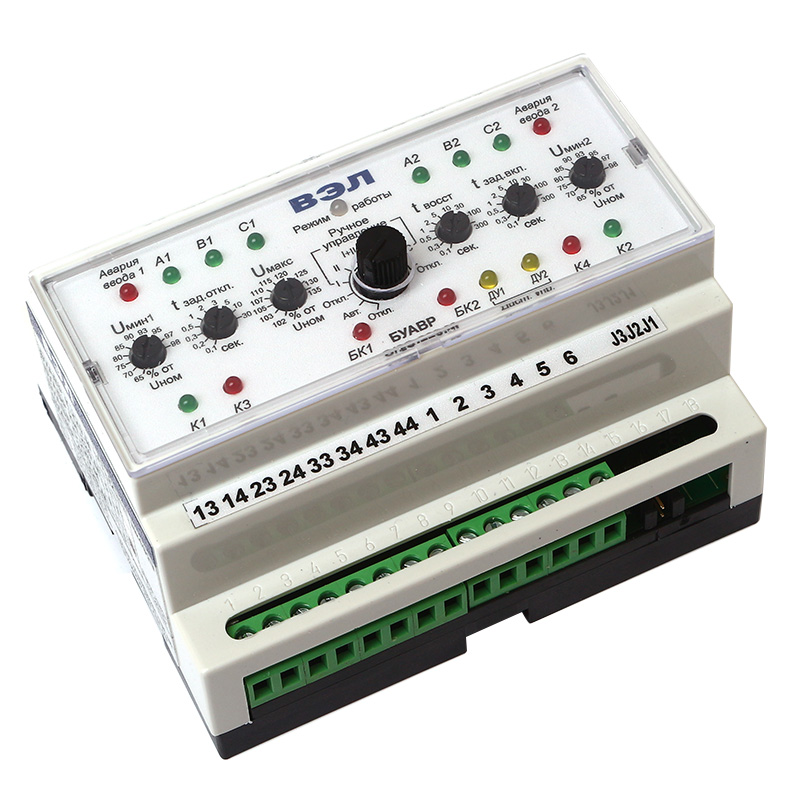

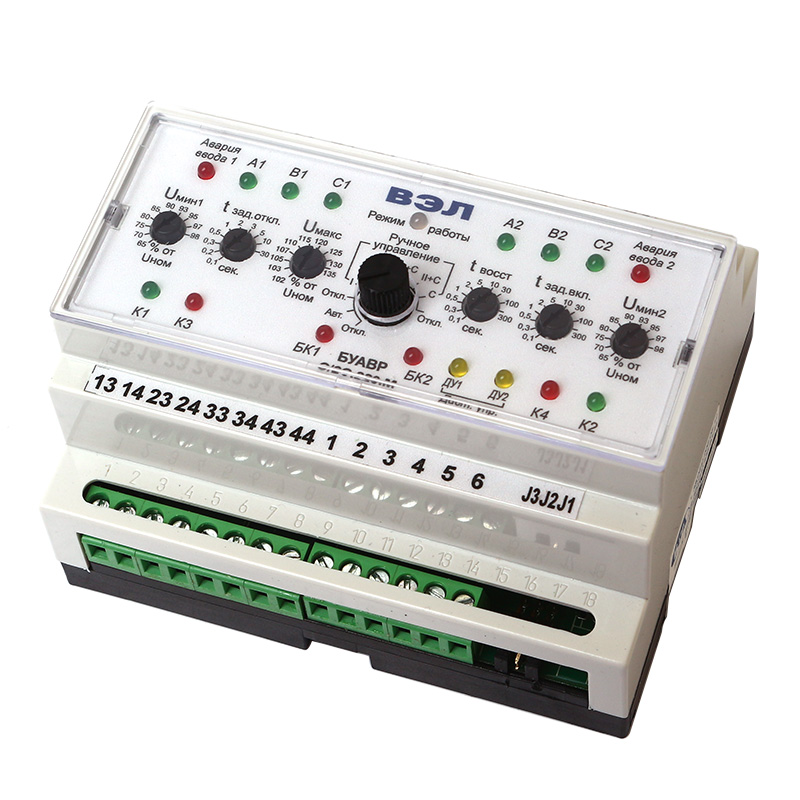

Блок управления БУАВР.ЭА.(1-3)Ф

Цена по запросу
В наличии
Артикул товара: 2160
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Блоки управления
Производитель ВЭЛ
Дополнительные характеристики
Напряжение питания85-300 В, 100-300 В
Степень защитыIP40, IP00
Питаниеот сети, от электроагрегата
Потребляемая мощность4 Вт
Тип крепленияна din-рейку
Другие особенностиБУАВР

Блок управления БУАВР.ЭА.(1-3)Ф предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.

Исполнение

Конструктивно блок управления выполнен в пластмассовом корпусе, предназначенном для монтажа на DIN-рейку. Внутри корпуса расположены печатные платы. На переднюю панель выведены светодиодные индикаторы, переключатель режимов, переключатели уставок.

Переключение режимов работы производится с помощью 10-позиционного переключателя, находящегося на передней панели, в центре. Для удобства контроля режимов работы БУАВР при запуске и эксплуатации, предусмотрена светодиодная индикация режимов работы с помощью многоцветного светодиода «Режим работы» .

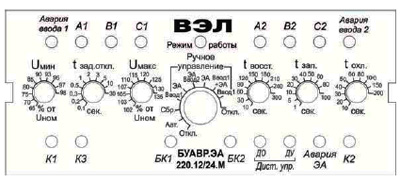

Рис. 1. Расположение органов управления и индикации БУАВР.ЭА.(1-3)Ф
Рис. 1. Расположение органов управления и индикации БУАВР.ЭА.(1-3)Ф

Описание режимов работы и соответствие индикации
№ режима Наименование режима Описание режима Состояние индикатора «Режим работы» Примечание
1 Откл Ввод 1 электроагрегат отключены Красный
2 Автомат Автоматический режим работы Зеленый
3 Сбр. Сброс состояния «Авария ЭА» Желтый
4 Ввод 1 Нагрузка постоянно подключена к вводу 1 Зеленый мигает
5 ЭА Нагрузка отключена, запуск ЭА Желтый мигает
6 ЭА Ввод 2 Нагрузка постоянно подключена к ЭА Красный, желтый попеременно
7 ЭА Нагрузка отключена, ЭА включен Желтый мигает
8 Ввод 1 + ЭА Нагрузка подключена к вводу 1, ЭА включен Зеленый, желтый попеременно
9 Ввод 1 Нагрузка постоянно подключена к вводу 1 Зеленый мигает
10 Откл Вводы 1, 2 и электроагрегат отключены -

Структура условного обозначения

Блоки управления маркируются так: БУАВР. х. х. х. М. - ТУ У33.2-30972877-002:2005, где:

  • БУАВР – обозначение изделия;
  • Х – модификация БУАВР:
    • К - два ввода, одна нагрузка;
    • С - два ввода, две нагрузки, секционный выключатель;
    • 2С - два ввода, две нагрузки, два секционных выключателя;
    • ЭА - два ввода, один из вводов электроагрегат, одна нагрузка;
  • Х – номинальное фазное напряжение: 220, 127, 100, 58;
  • Х – наличие входа внешнего источника - (не установлен), оперативного питания 12/24В: 12/24 – наличие дополнительного входа внешнего питания 12/24В
  • М – модификация с повышенной стойкостью М к перенапряжениям
  • ТУ У33.2-30972877-002:2005 – номер технических условий.
Технические характеристики

Параметр

Значение

Функции контроля:

контроль пропадания фаз

контроль минимального и максимального напряжения в фазах

контроль последовательности (чередования) фаз

контроль перекоса фаз

Схема подключения контролируемых цепей с общей нейтралью

1 или 3 фазы + N

Номинальное контролируемое фазное напряжение, в зависимости от исполнения

127, 220 В

Максимальное фазное напряжение для исполнения:

БУАВР.ЭА.127.Х.(1-3)Ф

180 В

БУАВР.ЭА.220.Х.(1-3)Ф

300 В

Частота сети

48 – 62 Гц

Подключение к электрическим сетям

непосредственное

Режим работы

непрерывный

Питание осуществляется

от контролируемой сети, от электроагрегата (ЭА) или от одного из входов оперативного питания

Питание от контролируемой сети или от ЭА обеспечивается при наличии напряжения на одной из фаз любого ввода:

при температурах эксплуатации от -25°С до +55°С диапазон Uпит.

85 … 300 В

при температурах эксплуатации от -40°С до -25°С диапазон Uпит.

100 … 300 В

Диапазон допустимых напряжений оперативного питания:

при температурах эксплуатации от -25°С до +55°С диапазон Uпит.

85 … 300 В AC

при температурах эксплуатации от -40°С до -25°С диапазон Uпит.

100 … 300 В AC

относительно вывода нейтрали N

100 … 300 В постоянного или выпрямленного тока

Суммарная мощность, потребляемая по цепям А1, В1, С1, А2, В2, С2 или по цепи оперативного питания (вывод 10), не более

4 Вт

Ток, потребляемый БУАВР.ЭА.Х.Х.(1-3)Ф по цепи +12/24 В, не более

200 мА

Время первоначальной готовности после подачи питания, не более

1,5 сек.

Диапазон рабочих температур

от -40 до +55°С

Степень защиты по ГОСТ 14255:

по корпусу

IP40

по клеммнику

IP00

Срок эксплуатации, не менее

10 лет

Масса

0,5 кг

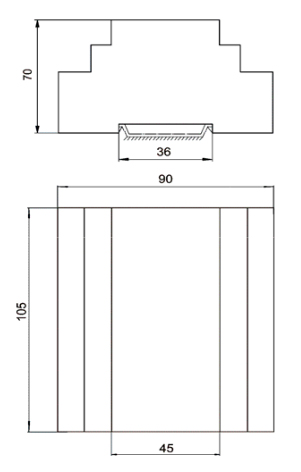

Рис.2. Размеры блока управления БУАВР.ЭА.(1-3)Ф

Рис.2. Размеры блока управления БУАВР.ЭА.(1-3)Ф
