Блок управления БУАВР.2С

Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 27.06.2024 * 1050 ₽**

СДЭК 28.06.2024* 920 ₽**

DPD 26.06.2024* 400 ₽**

Самовывоз 27.06.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Блоки управления
Производитель ВЭЛ
Дополнительные характеристики
Напряжение питания85-265 В, 7,8-30 В, 100-350 В
Степень защитыIP40, IP00
Питаниеот сети
Потребляемая мощность4 Вт
Тип крепленияна din-рейку
Другие особенностиБУАВР

Блок управления автоматическим включением резерва БУАВР.2С для АВР с двумя вводами, двумя нагрузками, двумя секционными выключателями предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.

Маркировка

Блок управления автоматическим включением резерва обозначается так: БУАВР.2С - Х1 - Х2 - ТУ У33.2-30972877-001:2005, где:

  • БУАВР - обозначение изделия;
  • 2С - модификация изделия: с двумя вводами, двумя нагрузками, двумя секционными выключателями;
  • Х1 - номинальное фазное напряжение: 58, 100, 127, 220 В
  • Х2 - наличие входа внешнего источника оперативного питания: - (не установлен), 12/24 - внешнее питание +(7,8…30) В, 220 - внешнее питание 220 В;
  • ТУ У33.2-30972877-001:2005 - номер технических условий.

В заказе на блок управления автоматическим включением резерва должно быть указано: наименование блока, его исполнение, номинальное фазное напряжение, интерфейс обмена, наличие входа внешнего оперативного питания и величина напряжения внешнего источника оперативного питания.

Область применения

Блок управления БУАВР.2С может применяться в сетях электроснабжения в составе устройств:

  • автоматического включения резерва (АВР);
  • аварийного включения резерва.

Блок управления обеспечивает контроль состояния вводов, управление магнитными пускателями, автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов.

Модификации
Модификация БУАВР Наличие перемычки
J1 J2
БУАВР.С + -
БУАВР.2С - +
Недопустимые    комбинации перемычек - -
+ +

Особенности

  • Подключение к сетям напряжением 6 кВ и выше требует применения понижающих трансформаторов с номинальным напряжением вторичной обмотки 100 В (исполнение с входным напряжением 100 В).
  • Питание осуществляется от контролируемой сети при наличии напряжения на одной из фаз любого ввода. При работе в составе АВР на автоматических выключателях с мотор-приводом, рекомендуется применять дополнительный источник оперативного питания.
  • К электрическим сетям 0,4 кВ блок подключается непосредственно.
Технические характеристики

Параметр

Значение

Схема подключения контролируемой цепи

3 фазы с нейтралью

Номинальное контролируемое фазное напряжение, в зависимости от исполнения

58, 100, 127, 220 В

Максимальное фазное напряжение для исполнения блока:

БУАВР.2С.58

83 В

БУАВР.2С.100

142 В

БУАВР.2С.127

180 В

БУАВР.2С.220

265 В

Частота сети

48 – 62 В

Питание блока:

для исполнения БУАВР.2С.220 от контролируемой сети при наличии напряжения на одной из фаз любого ввода величиной

85 … 265 В

для исполнения БУАВР.2С.х.х.12/24 предусмотрена возможность подключения внешнего источника оперативного питания постоянного тока, обеспечивающего нормальное функционирование изделия при полном пропадании напряжения на основном и резервном вводах

7,8 … 30 В

для исполнения БУАВР.2С.х.х.220 предусмотрена возможность подключения внешнего источника оперативного питания, обеспечивающего нормальное функционирование изделия при полном пропадании напряжения на основном и резервном вводах

~85 … 265 В или =100 … 350 В

Суммарная мощность, потребляемая блоком по цепям А1, В1, С1, А2, В2, С2 или по цепи оперативного питания 220 В, не более

4 Вт

Ток, потребляемый БУАВР.С.х.х.12/24 по цепи +12/24 В, не более

200 мА

Время первоначальной готовности после подачи питания, не более

1,5 сек.

Режим работы

непрерывный

Функции контроля:

контроль пропадания фаз

контроль минимального и максимального напряжения в фазах

контроль последовательности фаз

контроль перекоса фаз

Степень защиты по ГОСТ 14255:

по корпусу

IP40

по клеммникам

IP00

Диапазон рабочих температур

от -25 до +55°C

Срок эксплуатации, не менее

10 лет

Масса

0,5 кг

Конструкция

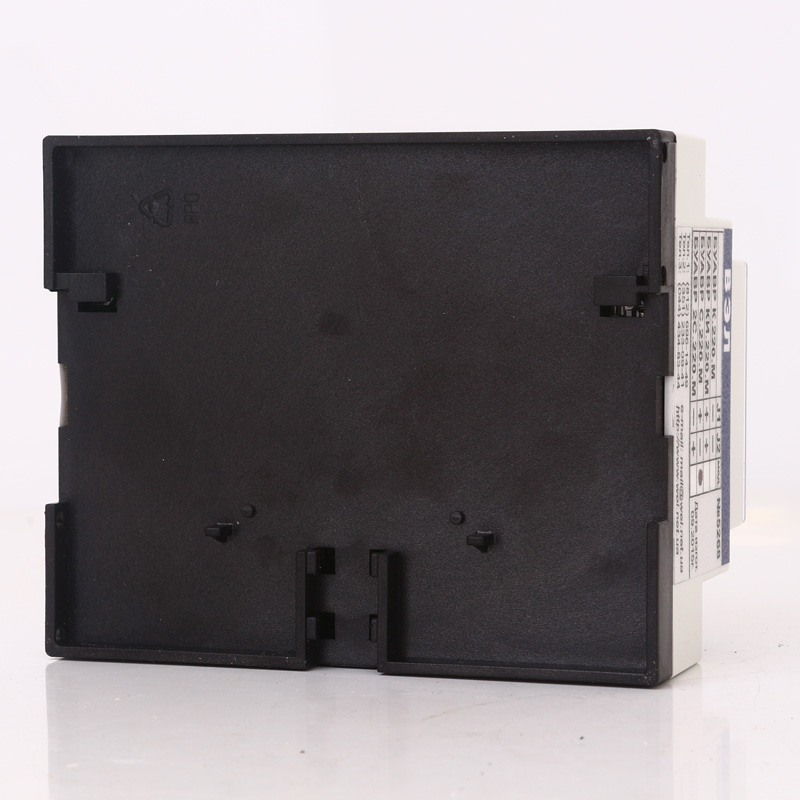

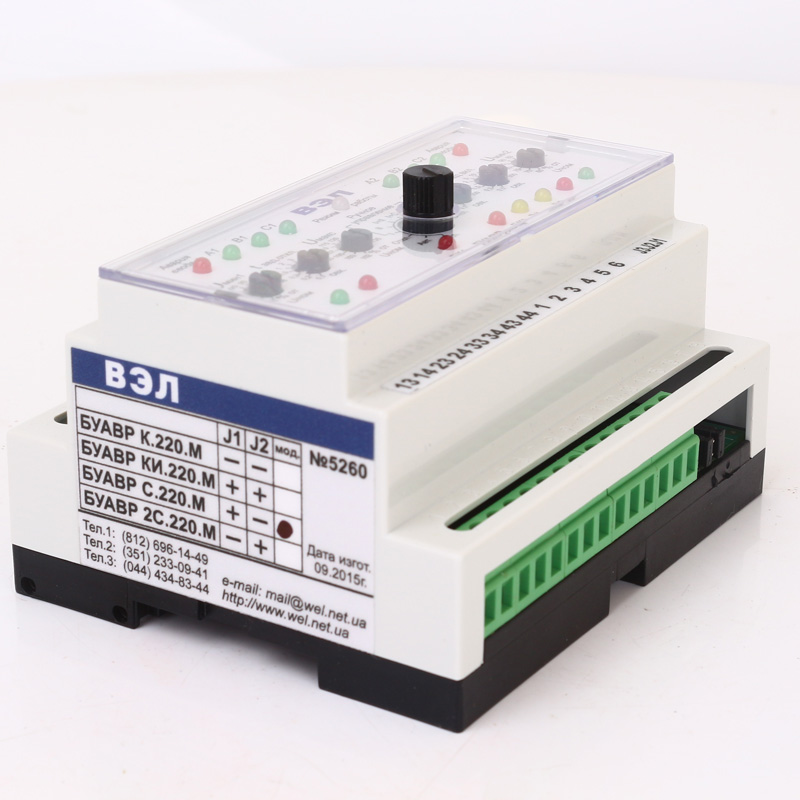

Конструктивно БУАВР выполнен в пластмассовом корпусе, предназначенном для монтажа на DIN-рейку. Внутри корпуса расположены печатные платы. На переднюю панель выведены светодиодные индикаторы, переключатель режимов, переключатели уставок.

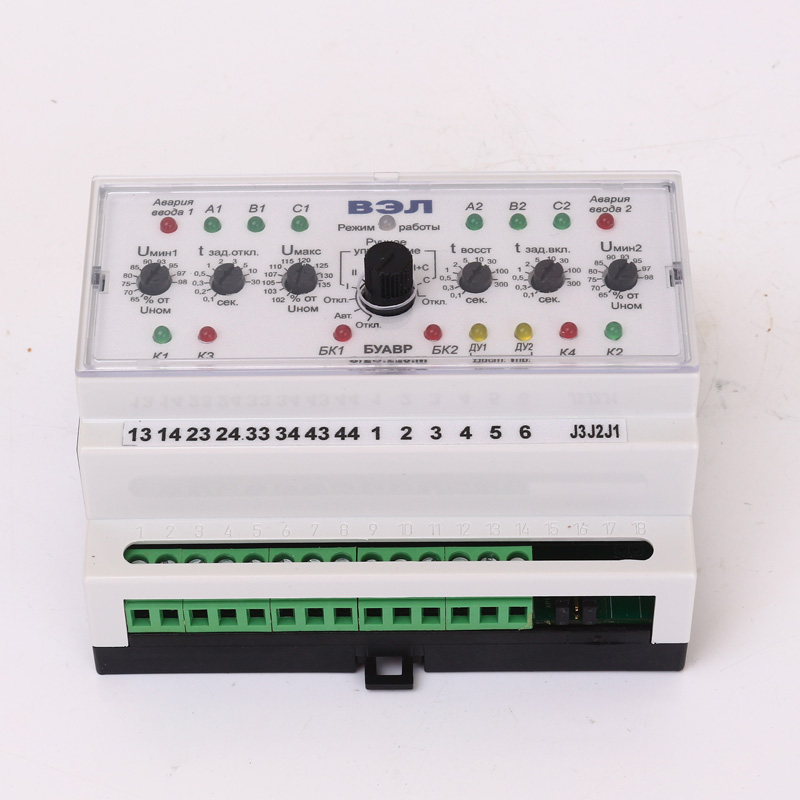

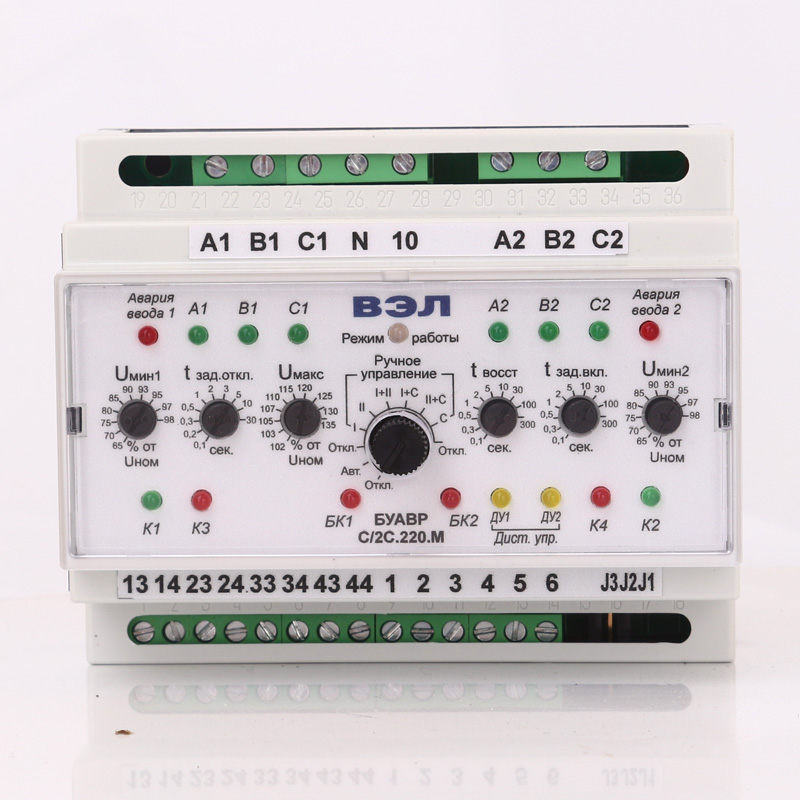

Переключение режимов работы производится с помощью 10-позиционного переключателя, находящегося на передней панели, в центре. Для удобства контроля режимов работы БУАВР при запуске и эксплуатации, предусмотрена светодиодная индикация режимов работы с помощью многоцветного светодиода «Режим работы».

Задание уставок производится с помощью 6 переключателей уставок, расположенных на передней панели. Переключатели имеют оцифрованную шкалу на 10 положений.

Для исключения несанкционированного изменения уставок, переключатели уставок закрыты прозрачным защитным стеклом. После настройки требуемых уставок БУАВР, рекомендуется опломбировать стекло с помощью самоклеющейся пломбировочной буvfub , которая разрушается при попытке вскрыть стекло.

БУАВР имеет четыре исполнительных выходных реле с НО контактами. О замыкании контактов исполнительных реле сигнализирует зажигание соответствующих индикаторов К1 - К4.

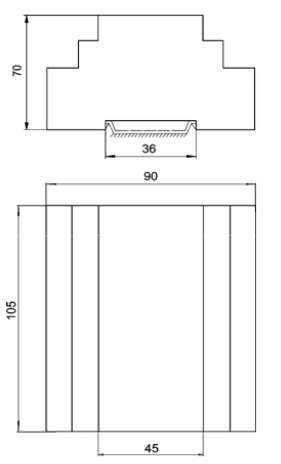

Рис.1. Габаритные и установочные размеры блока БУАВР.2С
Рис.1. Габаритные и установочные размеры блока БУАВР.2С
