Блок управления БУАВР.1

Блок управления автоматическим включением резерва БУАВР.1 применяется для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.

Маркировка

Блоки управления обозначаются так: БУАВР1. х. х. - ТУ У33.2-30972877-002:2005, где:

• БУАВР1 – обозначение изделия;
• Х – номинальное фазное напряжение: 220, 127, 100;
• Х –наличие входа внешнего источника: - (не установлен), 12/24 - внешнее питание +(7,8…30) В, 220 - внешнее питание оперативного питания: 220В.
• ТУ У33.2-30972877-002:2005 – номер технических условий.

В заказе на БУАВР1 должно быть указано: наименование блока, номинальное фазное напряжение, наличие входа внешнего оперативного питания и величина напряжения внешнего источника оперативного питания. Пример обозначения БУАВР на номинальное фазное напряжение 220В, с установленным входом внешнего оперативного питания 12/24В, при заказе: «Блок БУАВР1.12/24»

Исполнение

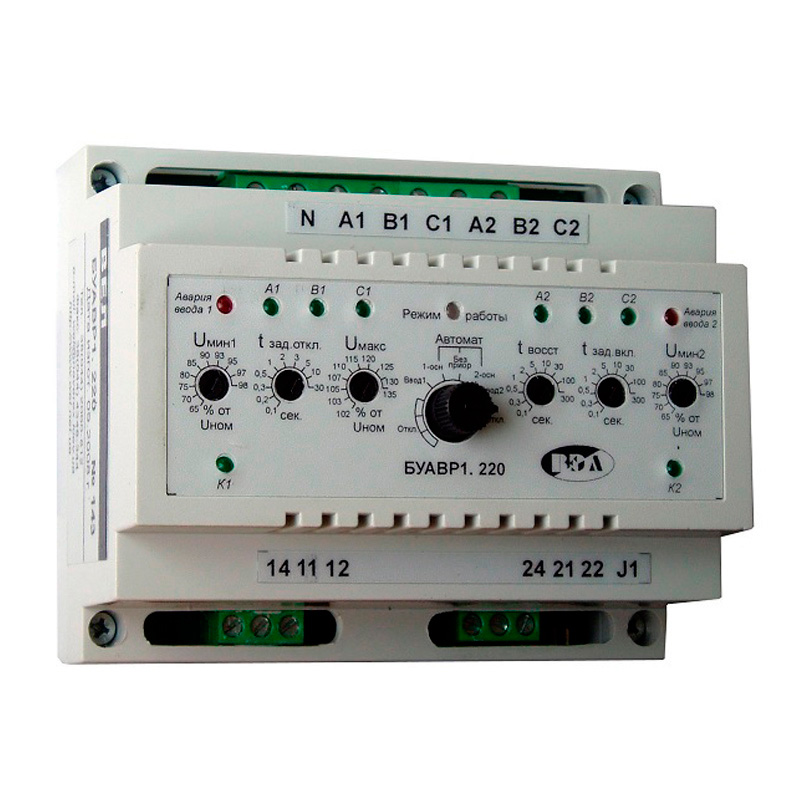

Конструктивно БУАВР1 для АВР выполнен в пластмассовом корпусе, предназначенном для монтажа на DIN-рейку. Внутри корпуса располо-ены 2 печатные платы, скрепленные между собой при помощи стоек.

На переднюю панель выведены светодиодные индикаторы, переключатель режимов, переключатели уставок.

Переключение режимов работы производится с помощью 10-позиционного переключателя, находящегося на передней панели, Для удобства контроля режимов работы БУАВР1 при запуске и эксплуатации, предусмотрена светодиодная индикация режимов работы с помощью многоцветного светодиода «Режим работы»

Функции контроля:

• контроль пропадания фаз;
• контроль минимального и максимального напряжения в фазах;
• контроль последовательности фаз;
• контроль перекоса фаз.

Режимы работы БУАВР1:

• автоматический режим, ввод 1 основной;
• автоматический режим, ввод 2 основной;
• автоматический режим, без приоритета вводов;
• работа от ввода 1;
• работа от ввода 2;
• отключение выхода.

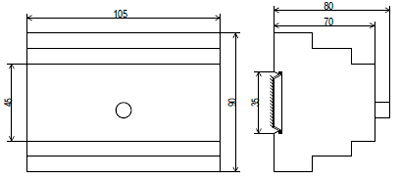

Рис.1. Схема габаритных размеров блока БУАВР1

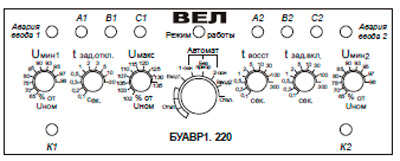

Рис. 2 Расположение органов управления и индикации БУАВР1

Эксплуатация

Блок управления изготовлен в климатическом исполнении У категории размещения 2 по ГОСТ 15150-69 и предназначен для работы:

Блок управления БУАВР1 предназначен для эксплуатации в невзрывоопасной среде, не содержащей газов и паров в концентрациях разрушающих металл и изоляцию, без насыщенных водяных паров и токопроводящей пыли.

Порядок установки

• при температурах от -25°С до +55°С,
• относительной влажности воздуха до 80%,
• атмосферном давлении от 650 до 800мм.рт.ст.
• Блок управления не требует перед включением в работу специальной настройки и регулировки.
• Перед подключением БУАВР необходимо убедиться, что используемые вводы питания и нагрузка имеют общий «ноль», и, при необходимости, соединить указанные «нули» между собой.
• Монтаж и обслуживание БУАВР следует вести в обесточенном состоянии.
• БУАВР1 монтируется на DIN-рейку и закрепляется фиксатором, расположенным на основании. Рабочее положение в пространстве - произвольное.
• Подключение проводов к клеммам БУАВР1 производить в соответствии с их назначением, таблица 3.
• К каждому контактному зажиму клеммника допускается присоединять два одинаковых медных или алюминиевых провода сечением не более 0,75 мм2 и не менее 0,35 мм2 каждый, общим сечением не более 1,5 мм2.
• Убедится в правильном подключении и правильной работе БУАВР1 по его индикаторам.
• В процессе эксплуатации регламентные работы не производятся.
