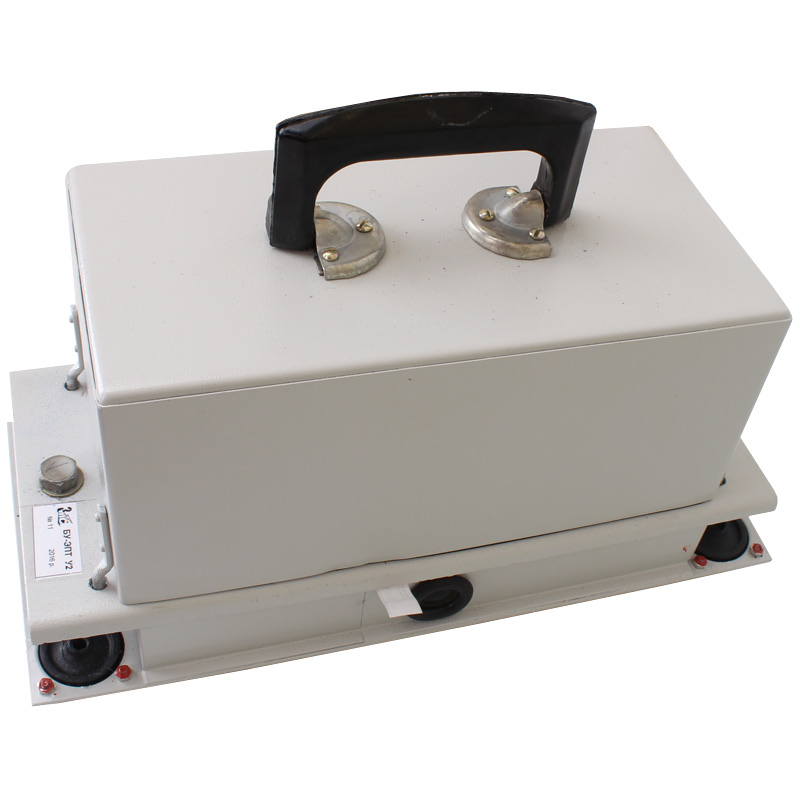

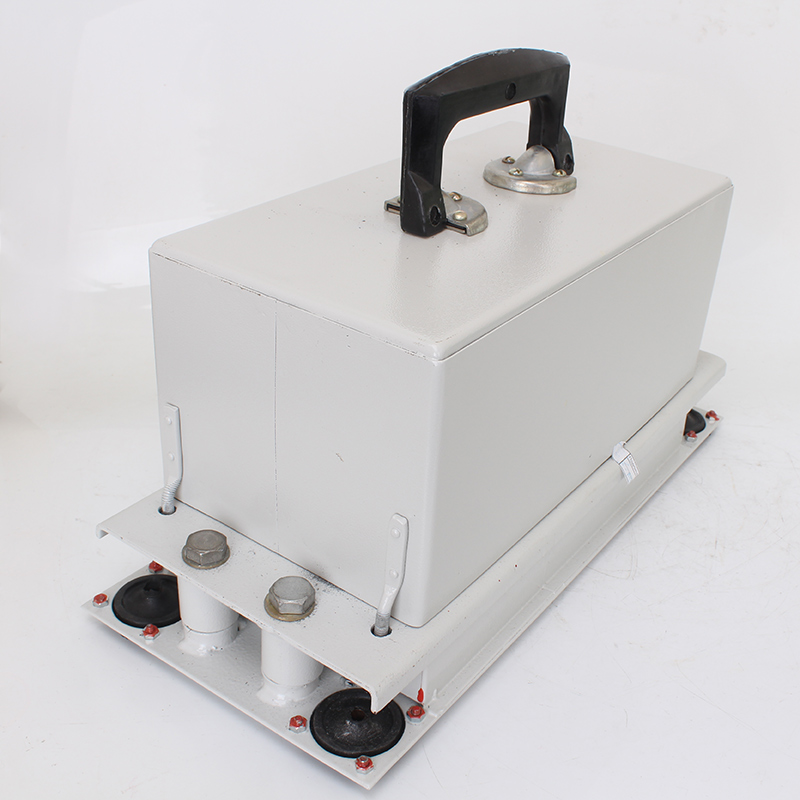

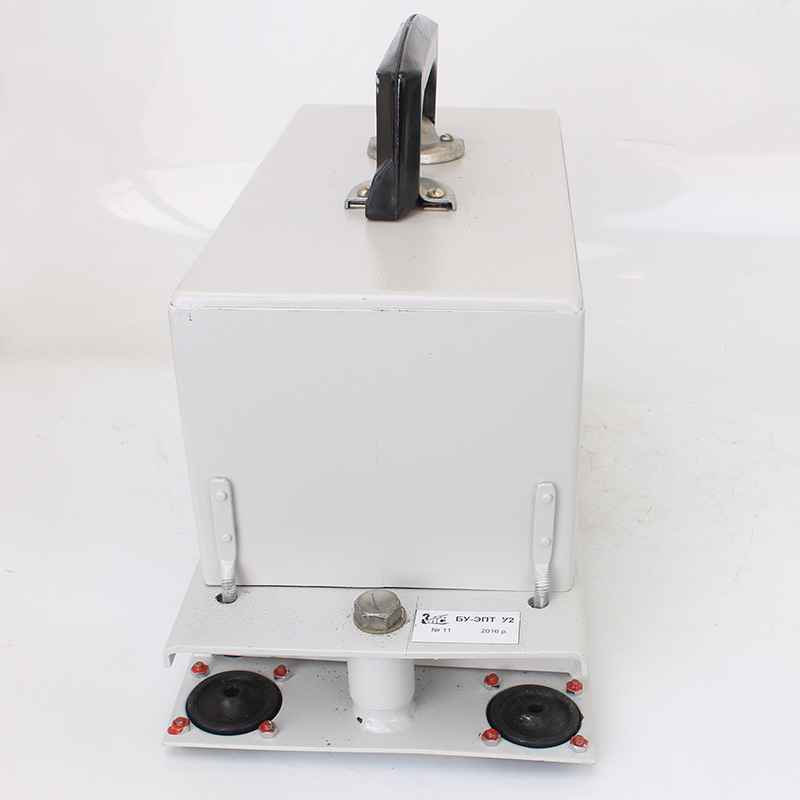

Блок управления БУ-ЭПТ

Цена по запросу
В наличии
Артикул товара: 330
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 25.06.2021 * 1050 ₽**

СДЭК 26.06.2021* 920 ₽**

DPD 24.06.2021* 400 ₽**

Самовывоз 25.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Блоки управления
Производитель Укртрансвил (SCB GROUP)
Дополнительные характеристики
Напряжение питания50 В
Область примененияЖелезнодорожный транспорт

Блок управления БУ-ЭПТ предназначен для подачи и снятия напряжения управляющего постоянного тока в линии и для осуществления контроля за состоянием линии переменным током по двухпроводной электрической схеме электропневматического тормоза.

Основные особенности

Блок управления является одним из элементов двухпроводного электропневматического тормоза, устанавливается на локомотиве, работает:

  • при изменении температуры окружающего воздуха от минус 40°С до плюс 50°С;
  • в условиях вибрации с частотой (15-50) Гц и ускорением колебаний 10 м/с2.

Технические характеристики

  • Питание устройств двухпроводного электропневматического тормоза осуществляется от специального источника постоянного и переменного тока номинальным напряжением 50 В.
  • Блок БУ-ЭПТ обеспечивает смену полярности управляющего тока, который подается в линию.
  • Время перерыва тока на клеммах "Л" (П2/7) и "З" (П2/6) блока при переходе от торможения к перекрыше и от перекрыши к торможению составляет от 0,05 с до 0,10 с.
Электрические и временные характеристики реле
Обозначение реле на схеме Номинальное напряжение Напряжение Время замедления
срабатывания, не более отпускания, не менее на срабатывание, не более на отпускание
ОР, ТР 50 В 25 В 5 В 50 мс 25-50 мс
КР 18 В 5 В 50 мс не менее 30 мс
К 35 В 4 В
  • Время отпускания реле КР, измеренное в схеме БУ-ЭПТ при номинальном напряжении 40 В переменного тока, не менее 200 мс.
  • Электрическая прочность изоляции выдерживает в течении 1 минуты напряжение переменного тока 1000 В (Эфф.). частоты 50 Гц (кроме клеммы З на панели П2).
  • Электрическое сопротивление изоляции не менее 20 МОм при выходном напряжении мегаомметра  500 В.
  • Габаритные размеры: 385x175x215 мм.
  • Масса, не более 8,0 кг.

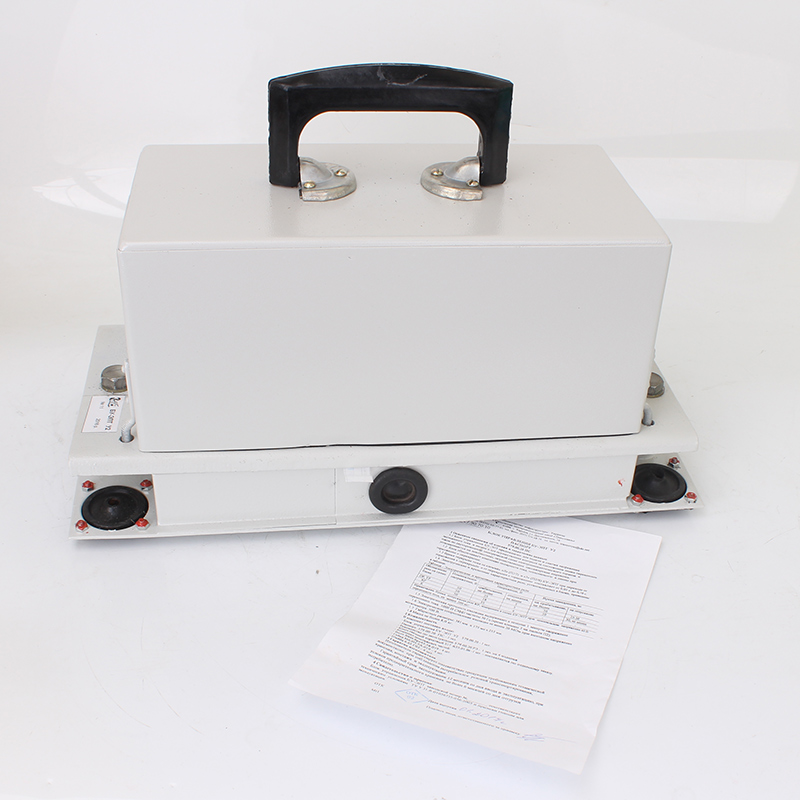

Комплект поставки

  1. Блок управления БУ-ЭПТ У2 - 1 шт.
  2. Паспорт - 1 экз.
  3. Руководство по эксплуатации - 1 экз. на 4 изделия.
  4. Ключ гаечный торцовый S17 - 1 шт. поставляется по отдельному заказу.
  5. Комплект монтажных частей.

Условия гарантии

На весь ассортимент продукции действует гарантия от производителя – 12 месяцев. Работоспособность гарантирована согласно действующим ТУ (техническим условиям) на каждый вид продукции. Гарантия распространяется на оборудование согласно заявленным гарантийным срокам при соблюдении правил эксплуатации и своевременной замены деталей, имеющих ограниченный ресурс.

Условия возврата

В соответствие с действующим законодательством РФ, технически сложные товары ненадлежащего качества не подлежат возврату и обмену. Претензии по браку принимаются в сроки, согласно законодательству РФ.
