Блок управления БК-2П

Блок управления БК-2П входит в комплексы удаленного управления крановыми установками с электрическими приводами, которые имеют в своей конструкции взрывозащищенные тали, отличающиеся грузоподъемностью 50 кН.

Эксплуатация

Оптимальными условиями для использования блока управления БК-2П являются:

• относительная влажность окружающей среды 98 % при температуре +25 °C;
• высота над уровнем моря не более 1000 м;
• группа условий эксплуатации М3 по ГОСТ 17516-72;
• рабочее положение – на вертикальной плоскости кабельными вводами влево и вправо.

Взрывозащищенность блока обеспечивается видами взрывозащиты: «взрывонепроницаемая оболочка» по ГОСТ 22782.6-81 и защита вида «е» по ГОСТ 22782.7-81 с маркировкой взрывозащиты IExdeПВТ4.

Защиты вида «е» вводных устройств блока БК-2П обеспечивается следующими средствами и мерами:

• Неизолированные токоведущие части заключены в оболочки с высокой механической прочностью и степенью защиты от внешних воздействий IP54, которая достигается путем применения уплотнений в соединениях.
• Конструкция вводных устройств обеспечивает надежное уплотнение.
• Высокая надежность контактных электрических соединений, достигается двойным винтовым креплением токоведущих элементов (жила кабеля и шпильки). Плотность тока в контактном соединении не превышает 2,5 А/мм2.
• В качестве электроизоляции материалов применяются пластмассы, обладающие высокими электрическими свойствами. Пути утечки не менее 12 мм, электрические зазоры – не менее 8 мм.
• Специальная конструкция клемных соединений исключает замыкание фаз между собой при любом повреждении.
• Температура нагрева внутренних и наружных частей аппаратов не превышает 135 °C.

Конструкция

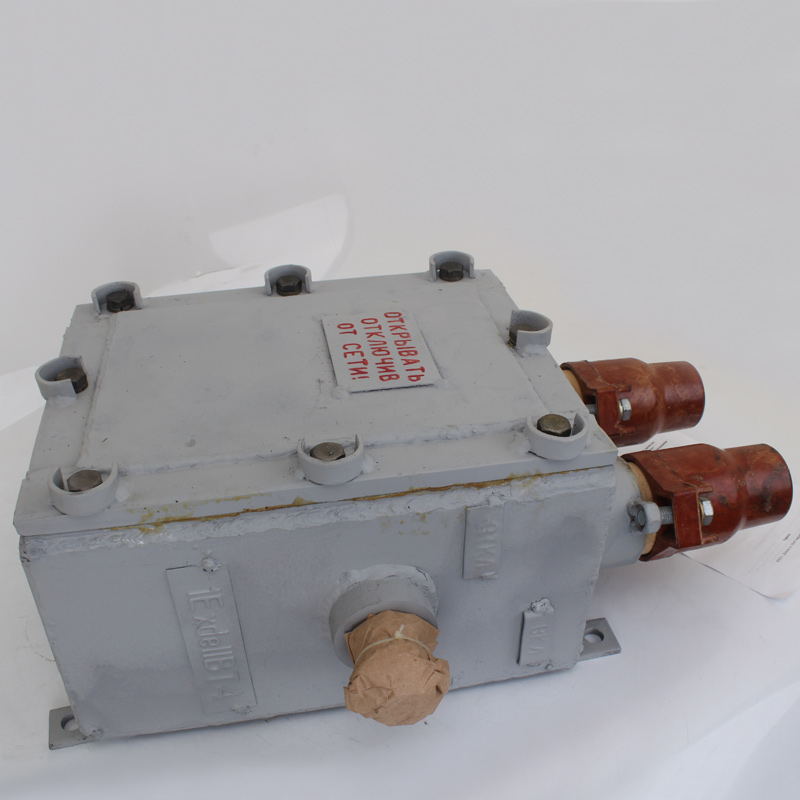

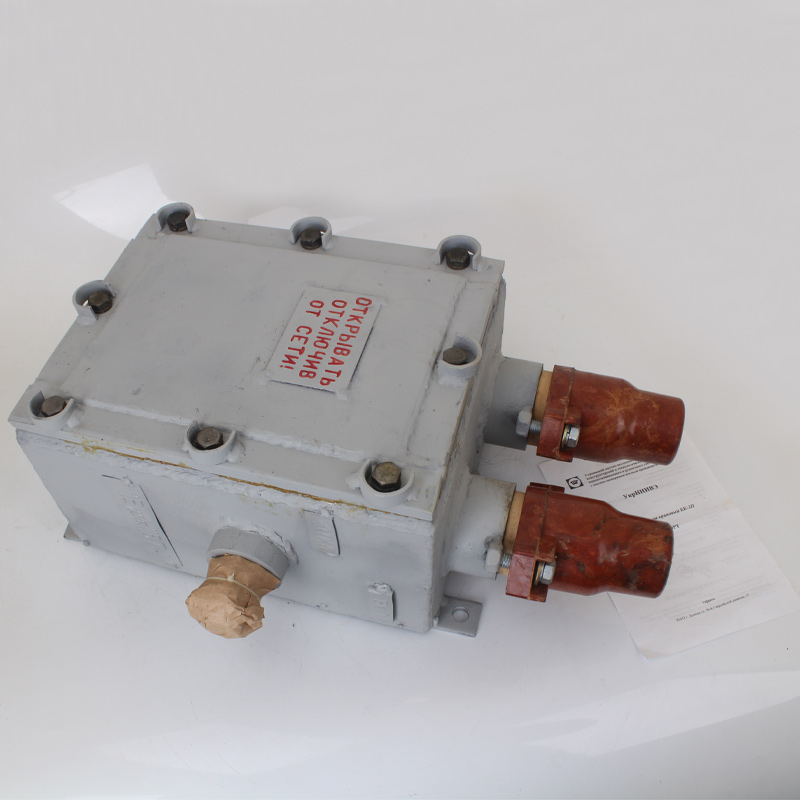

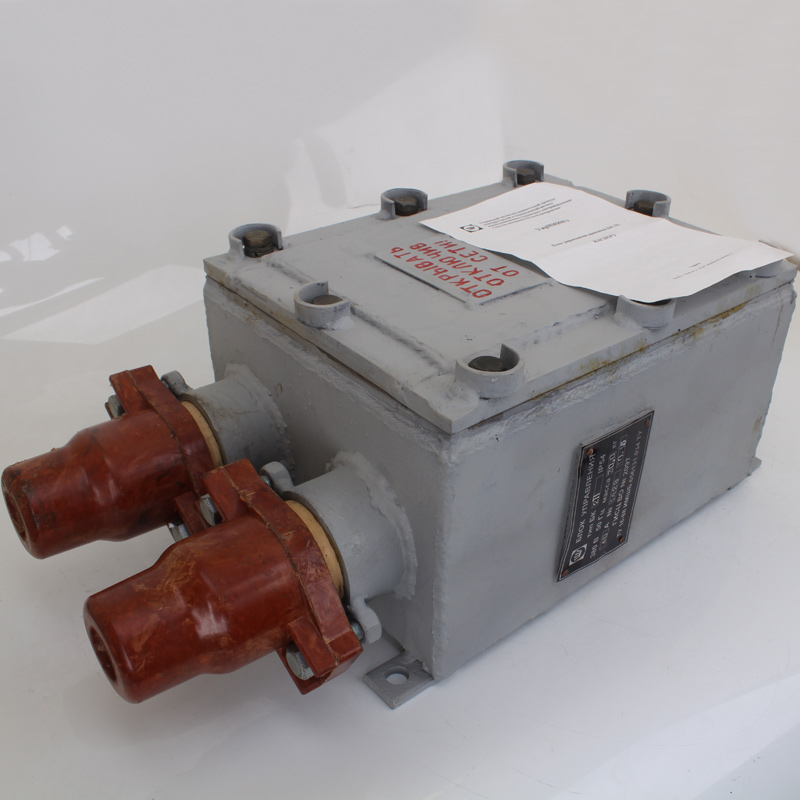

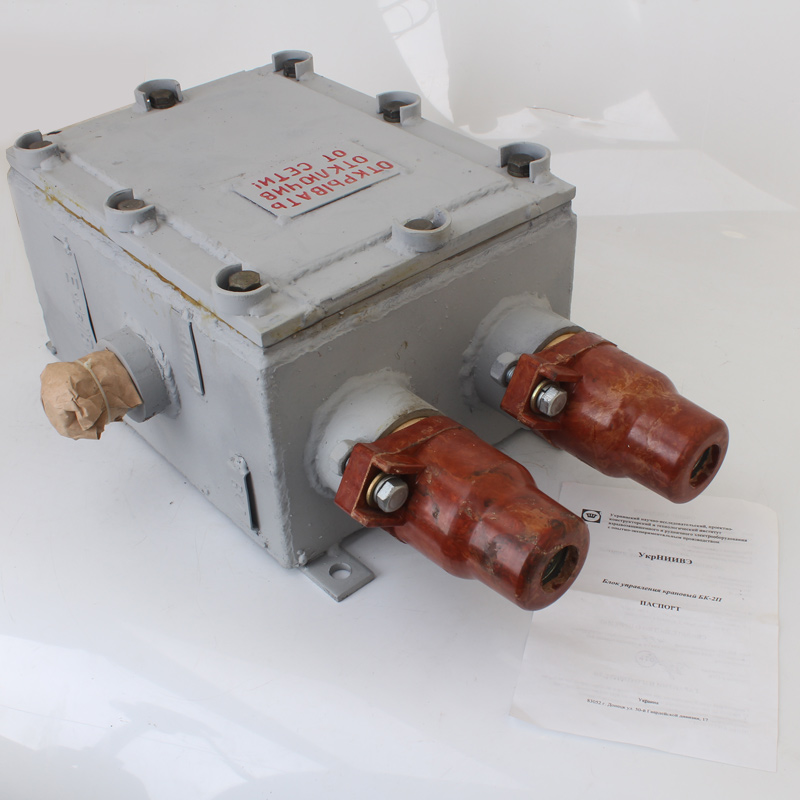

Блок БК-2П состоит из корпуса, крышки, разъединителя, автоматического выключателя, установленного на панели, рукоятки и двух вводных устройств. Передача движения от рукоятки на вал разъединителя осуществляется через промежуточный валик и блокировочный ключ. Блокировочный ключ из гнезда можно извлечь только при выключенном разъединителе. При вынутом ключе разъединитель включить нельзя так как нет связи между рукояткой и промежуточным валиком. Этим достигается блокировка разъединителя в выключенном положении. На торцевой стороне блокировочного ключа крепится гнездо под головку специального блока. Вводное устройство состоит из: изоляционной колодки с проходными зажимами, корпуса, подвижного гнезда, уплотнительных резиновых колец, нажимной втулки.

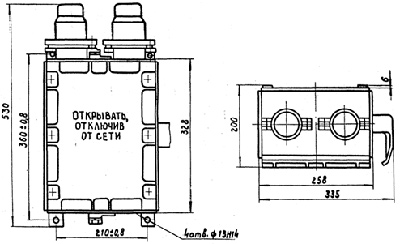

Рис.1. Габариты блока БК-2П

Комплект поставки

• Блок управления БК-2П - 1 шт,
• Паспорт - 1 экз,
• Руководство по эксплуатации - 1 экз.
