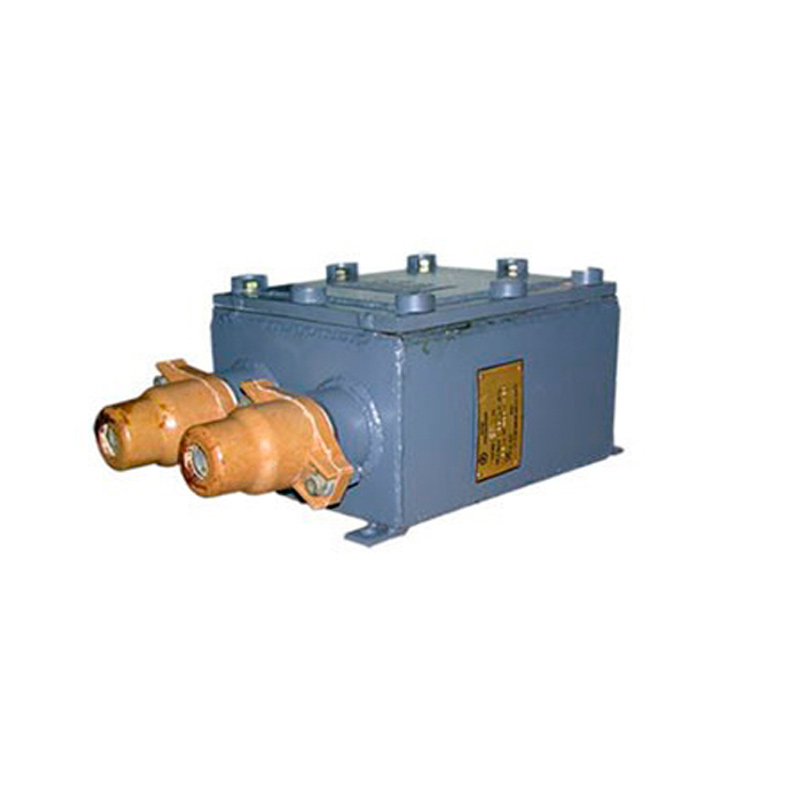

Блок управления БК-2К

Блок управления БК-2К используется для управления электрическими кранами, оборудованными взрывозащищенными талями грузоподъемностью до 0,05 МН (5 тс).

Исполнение

Блок управления БК-2К состоит из взрывонепроницаемого корпуса и крышки, блока аппаратуры и трех вводных устройств.

На блоке аппаратуры размещены:

• реверсивный контактор,
• контактор дистанционного отключения,
• искробезопасный блок,
• 2 трансформатора
• предохранители.

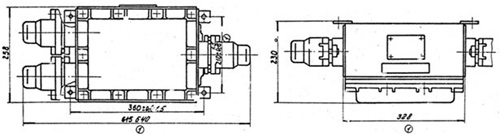

Рис.1. Схема габаритных размеров блока управления БК-2К

Эксплуатация

Оптимальными условиями для использования блока управления БК-2К являются:

• относительная влажность окружающей среды 98 % при температуре +25 °C;
• высота над уровнем моря не более 1000 м;

Группа условий эксплуатации М3 по ГОСТ 17516-72. Рабочее положение – на вертикальной плоскости кабельными вводами влево и вправо.

Взрывозащищенность блока типа БК-2К обеспечивается видами взрывозащиты: «взрывонепроницаемая оболочка» по ГОСТ 22782.6-81 и защита вида «е» по ГОСТ 22782.7-81, «искробезопасная цепь» по ГОСТ 22782.5-78 с маркировкой взрывозащиты IExdeiaПВТ4.

Блоки БК-2П и БК-2К имеют на боковой стенке маркировку взрывозащиты и предупредительную надпись «Открывать отключив от сети». Крышка взрывонепроницаемой оболочки крепится к корпусу болтами с шестигранными головками, утопленными в потаи крышки.

Все болты и части, крепящие детали со взрывозащитными поверхностями, а так же токоведущие зажимы предохранены от самоотвинчивания пружинными шайбами и крепежными элементами.

Клемники проходных зажимов, к которым подсоединяются вводимые в оболочку жилы кабеля, выполнены из премикса ПСК-5РМ по ТУ6-11-544-82. Шпильки клеммников проходных зажимов залиты эпоксидным компаундом ЭКХ-1 по ТИ ОАШ.919.007; плотность заливки испытана гидравлическим давлением 1МПa в течение не менее 10 сек; в залитой массе компаунда раковины воздушные пузыри не допускаются.

Температура наружных поверхностей оболочки в наиболее нагретых местах при нормальных режимах работы не превышает 135 °C, что допускает ГОСТ 22782.0-81 для электрооборудования температурных классов Т1, Т2, Т3, Т4.

Взрывозащитные поверхности крышек и корпуса покрываются смазкой ЦИАТИМ-201 ГОСТ 6267-74.

Оболочка соответствует высокой степени механической прочности по ГОСТ 22782.0-81.

Защиты вида «е» вводных устройств блока БК-2К обеспечивается следующими средствами и мерами:

• Неизолированные токоведущие части заключены в оболочки с высокой механической прочностью и степенью защиты от внешних воздействий IP54, которая достигается путем применения уплотнений в соединениях.
• Конструкция вводных устройств обеспечивает надежное уплотнение.
• Высокая надежность контактных электрических соединений, достигается двойным винтовым креплением токоведущих элементов (жила кабеля и шпильки). Плотность тока в контактном соединении не превышает 2,5 А/мм2.
• В качестве электроизоляции материалов применяются пластмассы, обладающие высокими электрическими свойствами. Пути утечки не менее 12 мм, электрические зазоры – не менее 8 мм.
• Специальная конструкция клемных соединений исключает замыкание фаз между собой при любом повреждении.
• Температура нагрева внутренних и наружных частей аппаратов не превышает 135 °C.

Искробезопасность цепей управления блока БК-2К обеспечивается следующими мерами:

• применением блока*, который заимствован из устройств комплектных УВК-1 и УВК-2 (свидетельство о взрывозащищенности №1362/Г) и выполняется по чертежам на данные устройства;
• гальваническим разделением искробезопасных цепей управления от сетевых с помощью питающего блока разделительного трансформатора, выполненного и смонтированного отдельно от блока* в соответствии с требованиями ГОСТ 22782.5-78;
• нанесением на блок маркировки взрывозащиты «ExdiaПС» и пояснительно надписи «искробезопасные цепи».

Взрывобезопасность разветвительной коробки обеспечивается так же защитой вида «е».
