Блок коммутации и контроля БКК-16/16

Цена по запросу
В наличии
Артикул товара: 2047
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Коммутаторы тока
Производитель Веллез
Дополнительные характеристики
Напряжение питания24 В
Потребляемая мощность80 ВА

Блок коммутации и контроля БКК-16/16 используется для передачи усиленных по мощности сигналов по зонам оповещения, а также обеспечивает контроль отсутствия короткого замыкания или обрыва в линиях зон оповещения.

Технические характеристики

Количество зон оповещения

16

Количество внешних управляемых устройств подключаемых на одну зону оповещения, шт, не более

50

Максимальное количество внешних управляемых устройств подключаемых к блоку коммутации и контроля, шт, не более

500

Напряжение питания постоянного тока, В

24

Потребляемая мощность, ВА, не более

80

Габаритные размеры, мм, не более

483 x 88 x 350

Занимаемое место в коммутационном шкафу, юнитов

2

Масса, кг, не более

3

Устройство и принцип действия

Прием и обработку сигналов от ППКП обеспечивает узел аварийного запуска (СІЕ). Каждый из входов СІЕ может отвечать за включение одной, нескольких или всех зон оповещения и запуск одного из двух тревожных сообщений. На передней панели блока, при поступлении сигналов от ППКП, происходит индикация состояния входов. На задней панели блока расположены индикаторы целостности линий связи оборудования с ППКП.

Сигналы от усилителей мощности поступают на коммутатор зон оповещения и контроллер выходных линий. Коммутация сигналов происходит по заранее заданному алгоритму эвакуации или оператором в ручном режиме управления. Максимальная коммутируемая мощность для одной зоны составляет 600 Вт.

Система контроля состояния линий трансляции на отсутствие короткого замыкания или их обрыва позволяет выявлять данные неисправности при отключенных зонах оповещения и отсутствии любой трансляции. При этом контролируется полная величина сопротивления линии с конечным резистором 2,7 кОм типа МЛТ-2 или аналогичного. Индикаторы состояния линий трансляции расположены на передней панели блока БКК.

Контроллер линий управления обеспечивает управление удаленными управляемыми устройствами которые могут использоваться в составе оборудования. К управляемым устройствам относят регуляторы громкости, громкоговорители с вмонтированным регуляторами громкости и другие устройства с функцией удаленного включения/выключения. При этом максимальный ток управляющего сигнала для одной зоны составляет 0,5 А, а по всем зонам, не более 5 А.
С целью увеличения количества зон оповещения, в составе оборудования допускается использование двух блоков коммутации и контроля.

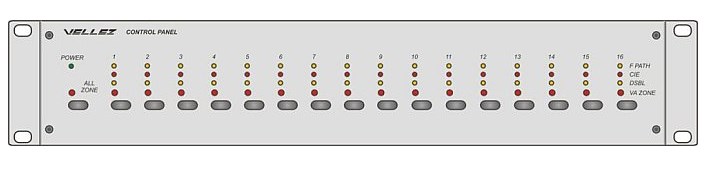

" Вид спереди Блока коммутации и контроля БКК-16/16"

Рис.1 Вид спереди Блока коммутации и контроля БКК-16/16

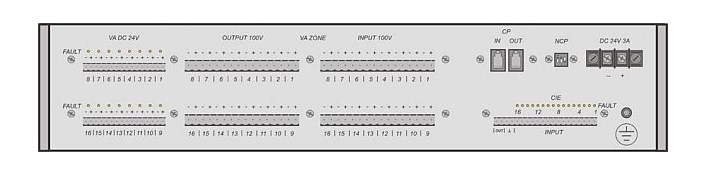

"Вид сзади Блока коммутации и контроля БКК-16/16"

Рис.2 Вид сзади Блока коммутации и контроля БКК-16/16
