Блок БС-ДАБ

Цена по запросу
В наличии
Артикул товара: 220
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.06.2021 * 1050 ₽**

СДЭК 27.06.2021* 920 ₽**

DPD 25.06.2021* 400 ₽**

Самовывоз 26.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Блоки дешифратора
Производитель Укртрансвил (SCB GROUP)
Дополнительные характеристики
Напряжение питания12 В
Степень защитыIP30
Конструктивное исполнениеУ2
Область примененияЖелезнодорожный транспорт, Автоматизированные системы управления
Другие особенностиБС

Блок бесконтактный БС-ДАБ предназначен для работы в импульсных рельсовых цепях переменного тока в составе аппаратуры числовой кодовой блокировки.

Блок взаимозаменяемый с блоками релейными БС-ДА и БС-ДАМ, а также может совместно работать как с бесконтактным блоком БИ-ДАБ так и с блоками релейными БИ-ДА и БИ-ДАМ.

Исполнение

Блок состоит из печатной платы, с размещенными на ней электронными реле 1 и 1А, резисторами, варистором, диодами и выпрямительным мостом. Как коммутирующие элементы в блоке применены полупроводниковые коммутаторы, обеспечивающие неограниченное количество включений и выключений активной нагрузки электрических цепей в течение всего срока службы блока.

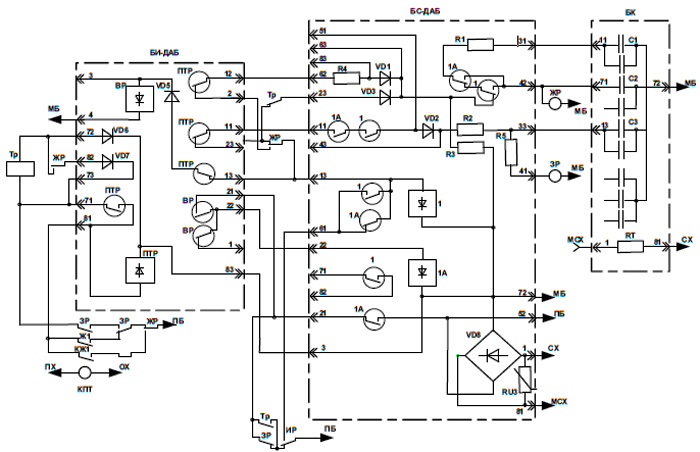

Рис.1. Схема подключения блока БС-ДАБ
Рис.1. Схема подключения блока БС-ДАБ

Временные характеристики
Условное обозначение Рабочее напряжение постоянного тока, В Время включения, мс Время выключения, мс
1 10 - 20 120 - 160 280 - 320
10 - 20 не больше 70 150 - 200
Технические характеристики
Параметры Значения
Номинальное напряжение постоянного тока 12 В
Коммутируемый ток бесконтактными коммутаторами до 1 А при напряжении постоянного (амплитуды переменного) тока до 40 В
Максимальное переходное сопротивление бесконтактных коммутаторов не превышает 0,8 Ом.
Габаритные размеры 228х134х203 мм
Масса 1,8 кг
Степень защиты IP30 по ГОСТ 14254

Эксплуатация

Блок БС-ДАБ изготавливается в климатическом исполнении У с категорией размещения 2 согласно с ГОСТ 15150. Блок предназначен для работы при температуре окружающей среды от минус 40 °С до плюс 65 °С.
