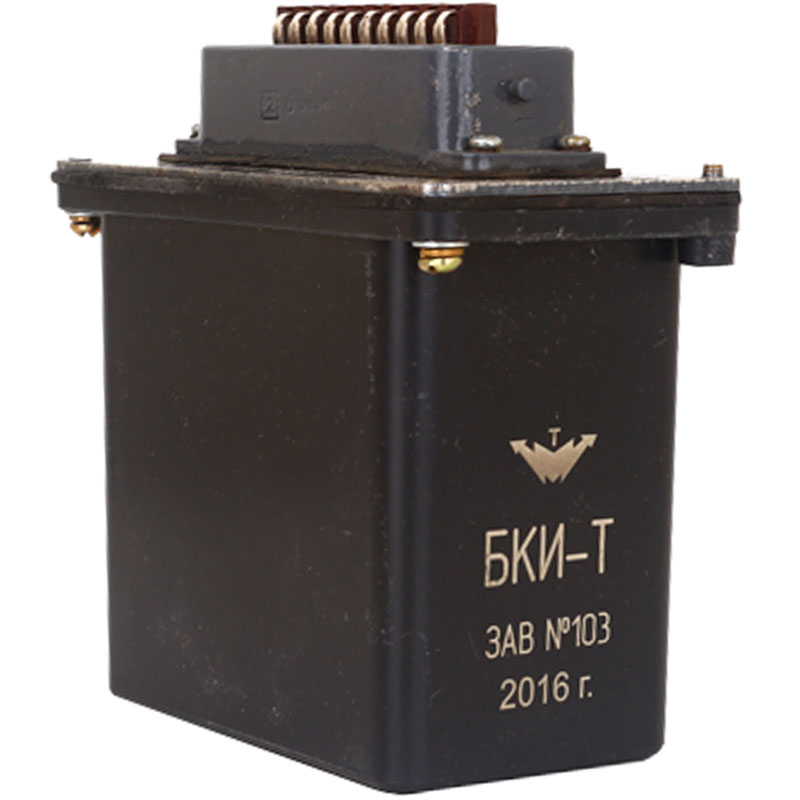

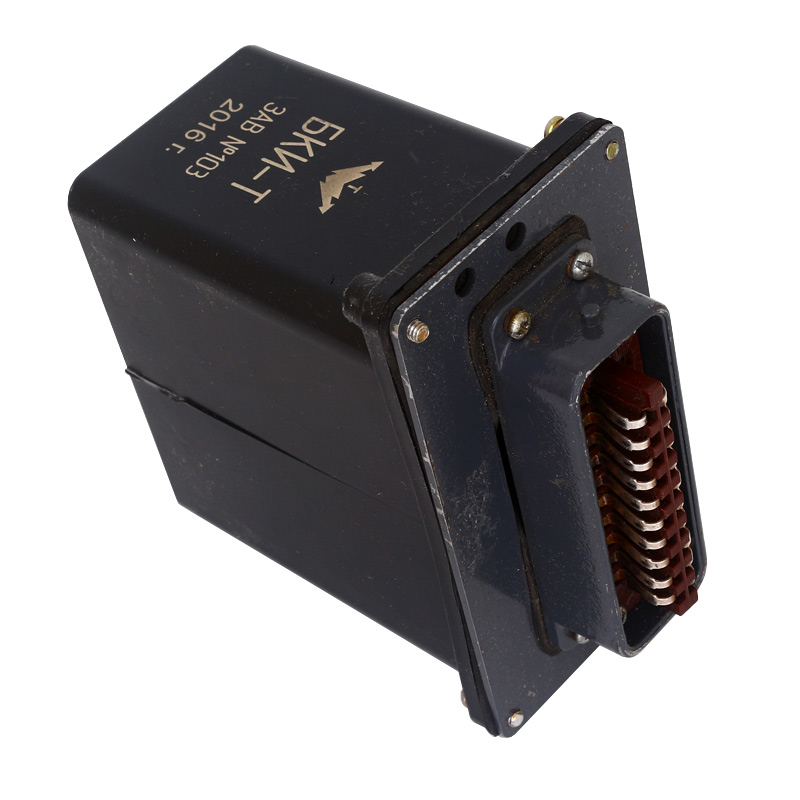

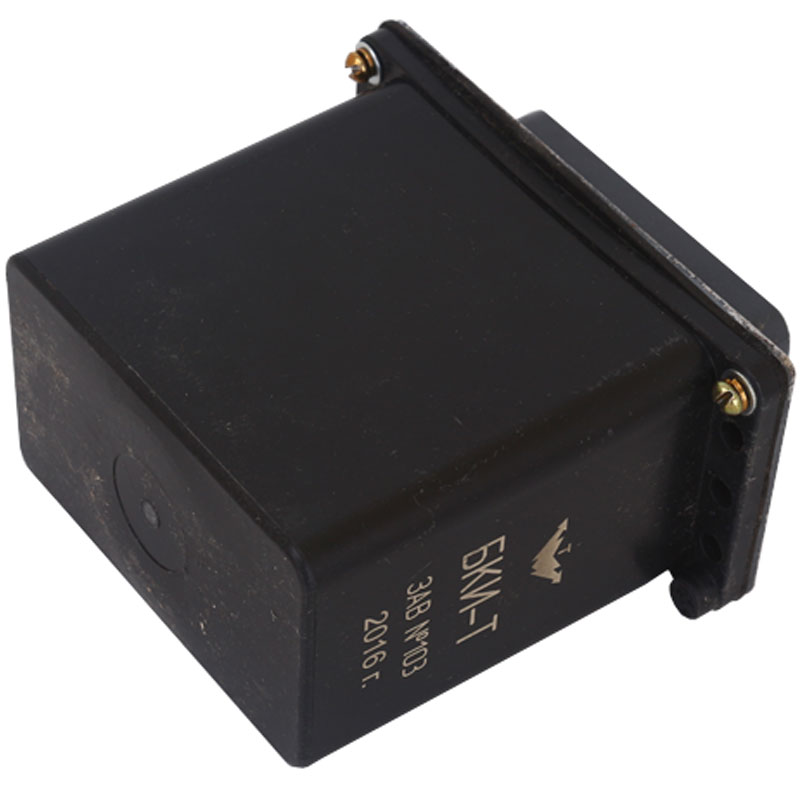

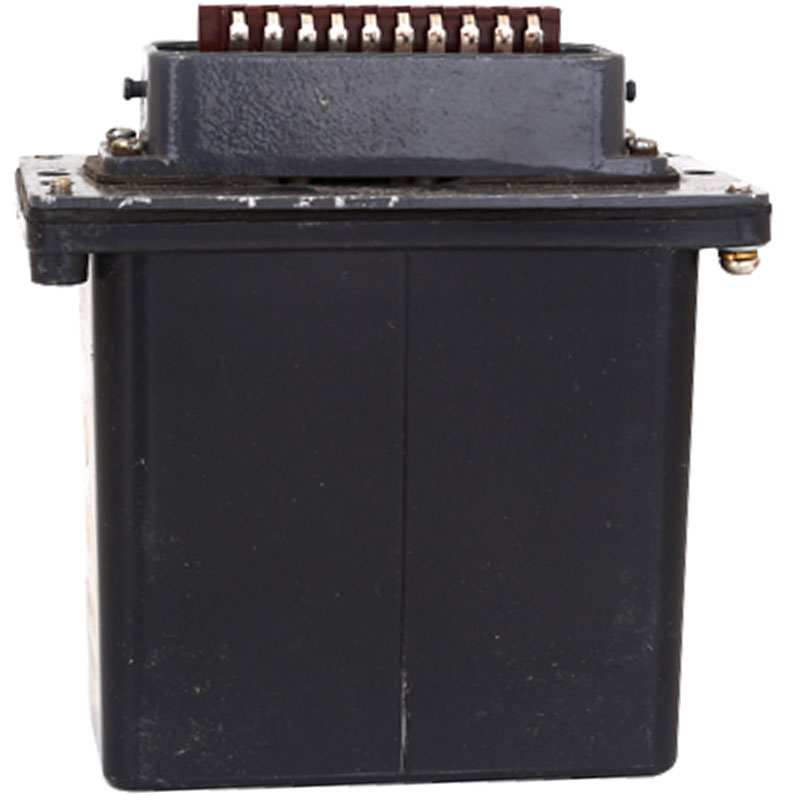

Блок БКИ-Т

БКИ-Т блок предназначен для контроля сопротивления изоляции участков сети при отсутствии на них напряжения и блокировки, препятствующих подаче напряжения на участке сети при снижении сопротивления изоляции ниже допустимого значения.

Блоки БКИ-Т встраиваются во взрывобезопасные аппараты на напряжение до 1140 В.

Условия эксплуатации

• Температура окружающей среды - от -10° С до +35° С.
• Относительная влажность при температуре + 35° С - 98%.
• Степень вибрационной нагрузки - 1.
• Климатическое исполнение БКИ-Т - УХЛ; Т.

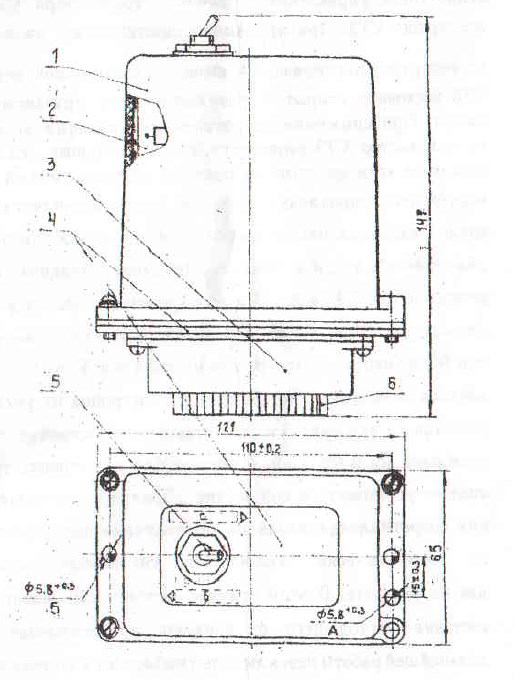

Рис.1 Схема конструкции блока БКИ-Т

1. кожух;
2. плата;
3. вилка;
4. панели;
5. тумблер;
6. ключ.

Технические характеристики

• Номинальное напряжение - 36 В.
• Частота сети - 50 Гц.
• Тип разъема - РШАВ ПБ-20.
• Напряжение на выходных коммутирующих контактах - 36 В.
• Допустимый ток коммутации применяемого реле выходными контактами:
  • постоянный - не более 0,15 А;
  • переменный - не более 0,5 А.
• Колебание напряжения питающей сети от номинального - от 85% до 110%.
• Контролируемое сопротивление изоляции БКИ-Т - 30 кОм.
• Вид нагрузки цепи коммутации - активная.
• Степень защиты - IP40.
• Гарантийный срок работы - не менее 2 лет.
• Коммутационная износостойкость - 10 000 циклов.
• Габаритные размеры - не более 121×65×147 мм.
• Масса блока БКИ-Т - не более 0,6 кг.
